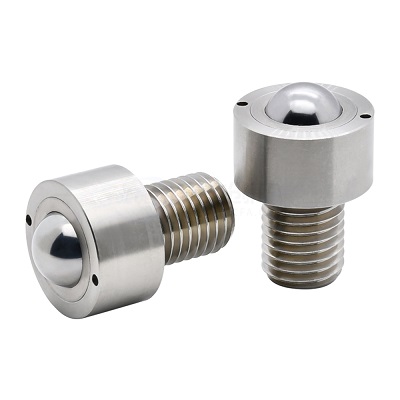

一、万向球在无动力输送系统中的定位

无动力输送系统依靠货物自身重力、人工推动或惯性前进，核心需求是：低阻力、可多方向滑移、便于转向与定位。万向球作为“点接触支撑元件”，解决了普通滚筒无法实现多方向移动的问题，是平面输送中的关键组成。



二、万向球的核心作用解析

1. 提供多方向低摩擦支撑

万向球通过主球+支撑珠结构形成近似“全方位转动”的支点，使物件可向任意方向滑移。

其特点包括：

• 低起动力
• 可进行侧向、斜向、旋转式位移
• 减少人工推力与能耗

适用于箱体、板材、托盘等平面底部物料的轻—中型输送。

2. 完成物流系统中的转向与分流

在直线滚筒难以实现自由分流的区域，万向球可形成“滑移区”或“导向区”，实现：

• 90°人工转向
• 多出口分流
• 任意角度的对接与过渡

特别适用于包装分拣工位、工序切换工位以及人工辅助定位工位。

3. 实现高精度定位与对齐

万向球在对接台、装配台及检测定位平台上，可通过密集排布实现非常细腻的物料修正：

• 快速平移
• 小范围错位调整
• 精准贴边校正

在电子装配、机加工毛坯上料、模具装配等场景中价值突出。

4. 减少设备复杂度与成本

相较于电动滚筒、伺服模块等高成本输送机构，万向球结构简单、维护低、无能耗，特别适用于：

• 低速工况
• 高人机协作需求
• 中小型轻载物流系统

在“低成本柔性输送”趋势下，万向球的重要性进一步提升。

三、使用万向球时的工程设计要点

1. 承重能力与排布间距

承载计算应基于“物品底面有效接触面积”而非单颗承载力。

一般遵循：

• 重载 → 减小间距、选用大球径
• 轻载 → 可适当加大间距

球距越密，滑移越稳定，用力越轻。

2. 球体材质选择

不同材质适配不同工况：

• 碳钢球：经济耐用，适合普通环境
• 不锈钢球：防腐场合或潮湿车间
• 尼龙球：保护物料表面、降低噪音
• 加强钢球：冲击载荷较大时使用

3. 面板平整度与安装方式

无动力系统对平台平整度要求高。

常见安装方式包括：

• 嵌入式面板
• 螺纹底座固定
• 模块化万向球盘

面板越平，滑移越顺畅。

4. 清洁与维护

万向球属于开放式结构，灰尘、铁屑会影响滚动性能，应定期：

• 清理杂物
• 润滑适配材质的润滑脂
• 检查球体磨损状态

四、万向球在典型无动力输送场景中的表现

1. 包装与分拣工位

满足人工快速转向、推送与对齐需求，实现柔性生产布置。

2. 板材与板件加工线

适合木板、铝板、钢板等大面积物料的翻转、定位与进出料。

3. 装配与检测平台

用于高精度工序，让物料在微调中保持平稳移动。

4. 多通道物流节点

在交叉转角处实现轻量化、无动力分流，避免复杂机构。
