梯形丝杠在自动化设备中的优势-嘉立创FA官网
浏览量： 286 发布于： 2025-11-12 13:52:27
一、梯形丝杠的结构特点
梯形丝杠是一种以梯形螺纹为传动形式的机械元件，常用于实现直线位移与力的转换。其螺纹角大、接触面积广、结构简单，能在中低速、高载荷条件下保持平稳运行。相比滚珠丝杠，梯形丝杠无滚珠循环结构，具备良好的自锁性能，避免意外滑动。
二、梯形丝杠在自动化设备中的主要优势
- 自锁性强，安全可靠
- 梯形螺纹的摩擦角大于螺旋角，具备天然的自锁功能，适用于需保持位置的场合，如升降平台、调节机构等。
- 抗冲击与耐磨性好
- 接触面大、受力均匀，使其在高载荷、冲击性工作中具有良好的耐久性，减少机械磨损。
- 制造成本低、维护简便
- 梯形丝杠结构简单，加工容易，价格相对滚珠丝杠更经济，同时润滑与更换操作方便，维护成本低。
- 定位精度可控，运行平稳
- 尽管精度略低于滚珠丝杠，但通过精密加工与间隙补偿设计，可满足大多数自动化设备的定位需求。
- 适应多种环境应用
- 在高温、粉尘或低速高载环境下，梯形丝杠能保持良好性能，适用于夹具、工装及非连续性驱动系统。
三、应用场景
梯形丝杠广泛用于工业机械、自动化生产线、医疗设备、升降平台、阀门驱动装置等。特别在对成本与可靠性要求并重的设备中，是兼顾经济性与稳定性的理想选择。
四、总结
梯形丝杠以其结构稳固、成本低、自锁性强等优势，在自动化设备中仍占据重要位置。合理选型与精确加工可进一步提升其传动效率与使用寿命。
嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。
相关产品

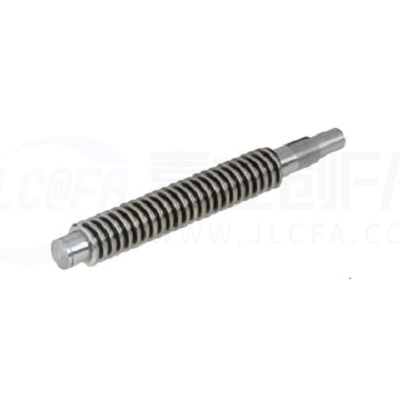

30度梯形丝杠 一端二阶型 标准型
