滚珠花键在高精度定位系统中的应用-嘉立创FA官网
浏览量： 279 发布于： 2025-11-12 14:12:46

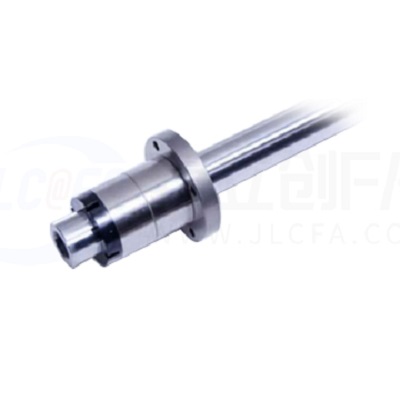

一、滚珠花键的结构与原理
滚珠花键是一种将旋转运动与直线运动相结合的精密传动元件，由花键轴、花键套及循环滚珠组成。其内部滚珠在滚道中滚动传递扭矩，使得花键套能沿轴向平稳滑动，同时保持扭矩同步传递，实现无间隙、高刚性的复合运动。
二、滚珠花键在高精度系统中的优势
- 高传动精度与重复定位性
- 滚珠花键通过滚动接触传递力矩，摩擦极低，能实现微米级的定位精度，特别适合数控工作台、半导体设备及光学检测系统。
- 高刚性与抗扭性能优异
- 花键轴多点接触的设计确保了良好的抗弯、抗扭刚性，使得系统在高速或负载变化条件下仍保持稳定。
- 低摩擦、低磨损、寿命长
- 滚珠循环结构有效降低滑动摩擦，减少磨损，延长系统使用寿命，并支持高频启停的控制需求。
- 结构紧凑，集成度高
- 滚珠花键可同时承受径向载荷与扭矩，减少独立导轨与轴承配置需求，使高精度设备布局更紧凑。
- 运动平稳，噪音低
- 滚动接触运行顺畅，振动与噪音明显低于传统滑动花键结构，适合洁净室与精密装配环境。
三、典型应用场景
滚珠花键广泛应用于高精度定位平台、机器人关节、电子元件插装系统、自动对焦装置、线性旋转伺服模组等领域。在需要同步旋转与直线复合控制的系统中，其性能尤为突出。
四、选型与使用要点
- 根据扭矩与推力需求选定滚道类型与尺寸；
- 优选高硬度轴材（如SUJ2或SUS440C），提升刚性；
- 确保同轴度与装配精度，防止偏载；
- 定期润滑并防尘防屑，维持顺畅滚动。
五、总结
滚珠花键以其高精度、高刚性、低摩擦等特性，成为现代高精度定位系统的核心部件。通过科学选型与精密安装，可显著提升设备响应速度与定位稳定性。
