一、什么是万向球输送线

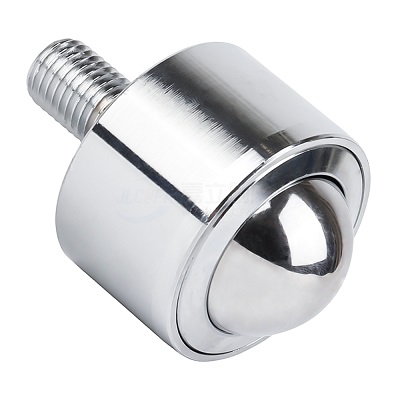

万向球输送线是一种以万向球为基础构件组成的输送平台，主要应用于物流、装配、检测、转运等工作台面。万向球的全向滚动特性，使物料可在水平面上无障碍地推动、转向、旋转，大大提升人工操作效率。

二、万向球输送线的布置原则

• 根据工件形状确定布球方式
• 货物若为规则平底（如板材、箱体），可均匀布设万向球；若为底部凹凸不平或带脚结构，则需根据落点布置万向球，确保多个受力点支撑稳定。
• 确定承重能力与球距密度
• 万向球的布设密度直接影响承重与移动平稳性。常规球距为100mm~150mm，重载货物可选更小间距，轻载工位可适当放宽。
• 布置方向适应工艺流程
• 输送方向应结合整体产线或工艺站点设置，常见布置形式有：
• 单向直排
• 十字交叉平台
• 曲面导向台
• 嵌入式对接工作站
• 结合操作区布置辅助结构
• 在关键转向、转角、人工交接区，建议配合护栏、定位块、阻挡器使用，防止货物滑脱或误移位。
• 考虑地面水平与支架调平
• 万向球平台需保持良好水平度，防止重力自滑，必要时使用调节脚杯进行调平和支撑。

三、万向球输送线的典型应用场景

• 包装工位转运平台
• 快速对接多条输送线，实现多方向推送与整列。
• 装配作业区
• 在汽车电子、家电装配线中，万向球便于人工多角度接触工件。
• 板材搬运/检测平台
• 钢板、玻璃、PCB板等平整部件通过球台实现平稳滑移或旋转检查。
• 航空航天与重工业
• 用于大尺寸设备的短距离转运与定位，提升操作安全性。

四、结语

万向球输送线因其灵活、低噪、省力的特点，广泛应用于多行业场景。科学布置万向球平台，不仅提升输送效率，还能有效降低人工劳动强度。在设计与布设前，应根据货物类型、载重需求和使用环境制定合理方案，以确保系统稳定高效运行。
