一、什么是导向轴质量分布不均现象

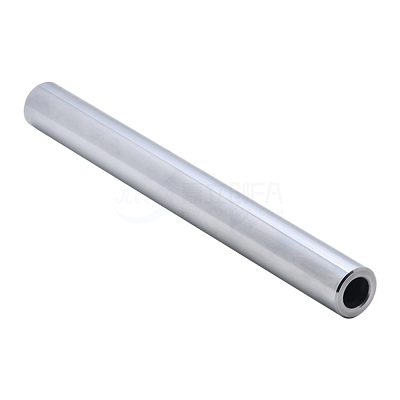

导向轴作为直线运动系统中的关键构件，主要承载滚动或滑动部件的导引功能。所谓“质量分布不均”，是指导向轴沿轴向或径向在质量、形位、硬度等方面存在非对称性或局部不均匀，导致运动部件运行时产生抖动、卡滞或定位不准的问题。

二、导向轴质量分布不均的常见原因

1. 原材料密度不均

优质导向轴需使用组织致密、成分均匀的轴类钢材。如果钢棒存在疏松、夹杂或局部硬度异常，将在精加工后表现出平衡性不良。

2. 车削与磨削偏心

导向轴加工过程中若中心未正确对准或刀具形位不稳定，会造成外径轴线与旋转中心偏离，从而形成不对称的质量分布。

3. 热处理变形

在高频淬火或整体调质过程中，导向轴可能因冷却不均而弯曲、变形，影响整体直线度与径向质量一致性。

4. 表面镀层偏厚偏薄

部分导向轴需要电镀硬铬或镀镍处理，若电镀均匀性控制不佳，会导致局部增重或轴径偏差，从而影响轴体的重心和旋转平衡。

三、质量分布不均带来的实际影响

• 运动噪音升高：由于受力不均，滑块与轴表面摩擦不稳定，导致噪音变大。
• 定位精度下降：运动件在运行过程中出现微小偏移或跳动，定位误差加剧。
• 配件磨损加剧：不均匀接触引起局部应力集中，降低滑块或轴承寿命。
• 高速运转抖动：在高速场合，轴体偏重部位会形成离心震动，导致整机稳定性下降。

四、改善导向轴质量一致性的方法

1. 严选材料来源

采用内部组织均匀、硬度合格的调质钢或铬钢，确保冶金性能稳定。

2. 精密加工控制

引入双顶尖车削中心、数控磨床等高精设备，确保轴心同轴度与圆柱度公差控制在合理范围。

3. 多段热处理分区控温

采用真空调质或感应淬火，并进行分段回火处理，减少整体翘曲变形。

4. 镀层厚度监控

电镀前预处理严格去油、除锈，镀层后采用无损测厚仪校验涂层均匀性，确保电镀平衡。

五、结语

导向轴质量分布不均问题的本质在于加工一致性与材料均匀性。这类问题一旦出现，不仅影响运动件的顺畅运行，也会对整机精度与使用寿命造成隐患。因此，在导向轴设计与制造过程中，必须从源头选材、加工控制、热处理和表面处理等多个环节入手，全面保障产品质量一致性，从而提升设备运行的可靠性和精度。
