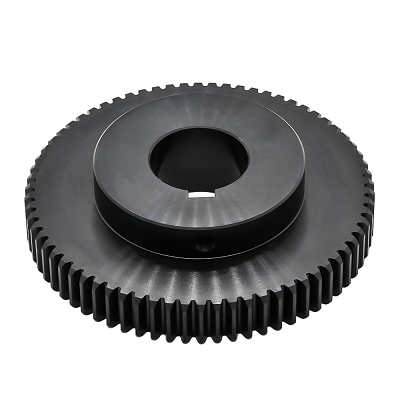

一、什么是薄型直齿轮

薄型直齿轮是指厚度相对较小、用于轻载或紧凑空间场合的直齿轮。它保留了直齿轮啮合简洁、制造方便的优势，但在结构尺寸上更注重节省空间。常用于打印设备、检测仪器、小型自动化设备等领域。

二、齿数设计的基本原则

1. 避免过小齿数，降低啮合冲击

在设计薄型直齿轮时，**齿数过少（如小于17齿）**可能导致根切现象，影响齿轮强度和寿命。一般建议：

模数 m = 1～2 时，齿数 ≥ 18
模数 m < 1 时，齿数 ≥ 20

2. 结合最小中心距选取齿数对

齿轮齿数配对时，应确保中心距满足紧凑结构设计要求。常见设计中，主动轮齿数略小于从动轮，以降低整体传动比。

3. 合理控制重合度

为保证啮合平稳性，需确保重合度 > 1.2。这可以通过适当增大齿数或选用短齿顶改进设计来实现。

4. 满足标准模数系列

齿数设计应优先选择与**标准模数（如0.5、1、1.5、2等）**相匹配的值，以适配现有加工刀具与齿坯供应，减少加工难度与成本。

三、实际应用中的设计建议

当安装空间极其受限时，可采用异径轮设计，即主动轮齿数更小，从动轮齿数增大，以获得理想的减速比。
对于非连续运行或冲击载荷场合，适当提高齿数以增强轮齿强度。
在非金属材料或注塑成型的薄型齿轮中，齿数不宜过多，以防齿厚过薄影响使用寿命。

四、总结

薄型直齿轮的齿数设计既要满足强度要求，也要兼顾结构紧凑和传动效率。合理的齿数不仅能减少制造误差，还能延长产品使用寿命，提升设备整体性能。
