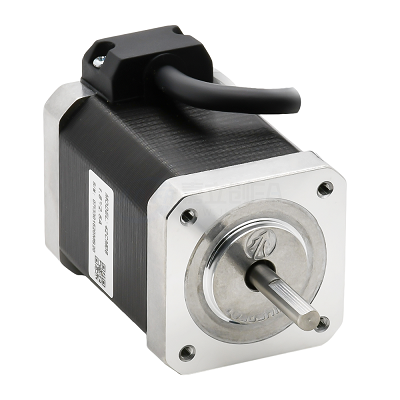

一、步进电机概述

步进电机是一种将电脉冲信号转化为角位移的控制电机，每接收一个脉冲，电机就按照设定的角度“步进”运行一次。因其具有良好的位置控制能力、结构简单、响应迅速等特点，在自动化设备、3D打印机、雕刻机、半导体设备等领域被广泛应用。

二、步进电机选型的关键参数

选型前需结合具体应用要求，重点考虑以下几个核心参数：

1. 驱动电压与电流

电压影响电机的响应速度，电流则决定其输出扭矩。驱动电压一般建议高于额定电压以提升动态性能，但必须配套限流驱动器保护电机。

2. 步距角

常见步距角有1.8°（200步/圈）和0.9°（400步/圈）等，步距角越小，控制精度越高，适用于需要高定位精度的设备。

3. 静力矩与运行扭矩

根据负载惯量、传动结构和运行工况确定所需扭矩，选型时应预留20~30%的安全余量，避免长时间满载运行。

4. 转速范围

步进电机低速时扭矩大、精度高，但高速运行时扭矩会迅速衰减，因此需确认其在目标转速下仍具备足够的驱动能力。

5. 电机结构与尺寸

需与机械安装空间、法兰尺寸、轴径匹配。常见结构如NEMA标准尺寸（如NEMA17、NEMA23等）便于选配附件。

三、不同类型步进电机的选型建议

1. 开环步进电机

适用于负载稳定、位置控制精度要求中等的场合，优点是控制简单、成本低，但易受负载波动影响丢步。

2. 闭环步进电机（带编码器）

适合负载波动大、对稳定性有较高要求的设备，具有实时位置反馈功能，避免丢步并提升转速扭矩性能。

3. 混合式步进电机

兼具永磁与可变磁阻结构的优点，是工业常用类型，适配性广、性能稳定，适合绝大多数控制系统。

四、步进电机选型常见误区

1. 盲目追求大扭矩：过大扭矩不仅增加成本，也可能导致过载振动或效率下降。
2. 忽略细分驱动配置：合理设置细分可显著提升运行平稳性，需根据控制器和驱动器匹配设定。
3. 不考虑散热问题：步进电机连续运行易发热，应根据负载和工况选择合适的驱动电流，并考虑散热设计。

五、应用案例简析

• 3D打印设备：推荐选用低噪音、0.9°高精度闭环步进电机，可提升打印精度与稳定性。
• 自动点胶机：应选细分驱动器配套高保持力的混合式步进电机，确保微小位移控制的准确性。
• 医疗仪器：强调静音与精密控制，常选配内置编码器的闭环小型步进电机。
