如何确保中载型抽屉滑轨的精度-嘉立创FA官网
浏览量： 514 发布于： 2025-06-04 14:00:51

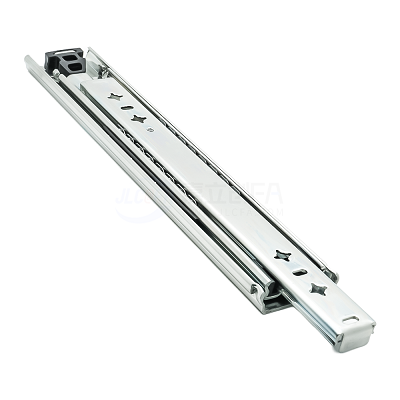

一、中载型抽屉滑轨的基本特性
中载型抽屉滑轨是广泛应用于工业机柜、仓储抽屉、检修工具箱等场合的承重导轨，通常承载范围为35kg至80kg，兼顾稳定性与推拉顺畅性。为了保障设备运行精度与抽屉对位准确，滑轨本身的精度控制显得尤为重要。
二、影响滑轨精度的关键因素
1. 导轨材质与加工精度
优质冷轧钢或高强度铝合金材质能有效保障滑轨直线度和平行度。导轨轨道需采用精密冲压或冷拔成型，并经精加工、表面处理，如镀锌、电泳、阳极氧化，以防止因变形影响精度。
2. 滚珠机构的选型
滚珠或滚柱组是滑轨精度的核心部件。高精密滚珠在导轨内循环滑动，保证抽屉推拉过程中无晃动。若滚珠间隙大或材料不均匀，会直接造成抽屉倾斜、卡滞或精度丧失。
3. 导轨结构设计
三节式结构能确保更长行程范围内的平稳与定位，带有防脱装置、缓冲机构的滑轨在使用中不易抖动或错位，有助于维持整体精度。
三、确保安装精度的方法
1. 保持滑轨与抽屉侧板严格垂直
在安装时，滑轨的两端必须保持平行，并与安装面的垂直度误差控制在0.1mm以内。使用定位治具、垫片或水平仪进行辅助调整，有助于提高安装精度。
2. 螺丝紧固顺序合理
采用“先对准，后紧固”的方式，逐孔定位，逐步固定，避免因安装应力造成轨道变形。
3. 左右滑轨对称对位
两边滑轨需在同一高度水平面上安装，误差不可超过±0.5mm，否则推拉时会出现偏斜卡顿。
四、使用过程中如何保持精度
- 定期清理轨道内异物与油污，避免异物阻塞造成滚珠卡死。
- 添加适量润滑脂，降低金属摩擦，延长滑轨寿命。
- 检查是否有撞击变形或松动螺丝，发现异常及时维护。
