一、导向轮的基本定义

导向轮，又称为导向滚轮，是一种用于引导或约束运动部件沿特定路径运行的机械构件。它通常由金属或高强度工程塑料制成，通过轴承支撑实现低摩擦运转，在各类自动化与传动系统中发挥重要作用。

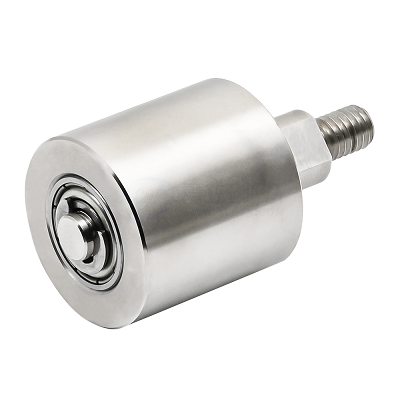

导向轮

二、导向轮的核心作用解析

1. 限定运动方向

导向轮主要作用是将链条、皮带、滑块等控制在设定的轨道或方向内，防止发生偏移、跑位、抖动等现象。例如在直线滑轨、同步带系统中，导向轮起到了“轨道指引”的作用。

2. 提高运行稳定性

通过导向轮的限制，可以减少运动部件的晃动与冲击，使整个系统运行更加平稳安静，延长机械结构的使用寿命。

3. 降低摩擦与磨损

导向轮多配有滚珠轴承，可实现顺畅旋转，降低相对摩擦系数，减少滑动过程中产生的磨耗，提升运动效率。

4. 缓解张力变化

在皮带或链条系统中，导向轮还可起到一定程度的缓冲与张力调节作用，确保动力传输更加平衡。

5. 实现结构转向或偏转

在复杂路径设计中，如U型回路或S型输送轨道，导向轮常用于引导皮带/链条进行角度偏转，使系统具备灵活的线路设计能力。

三、导向轮的典型应用领域

自动化输送线
保障输送带稳定运行，避免物料偏移。
CNC与激光设备
控制滑块或小车沿导轨稳定移动。
印刷与包装设备
保证卷材、薄膜的精准走位，提升印刷精度。
3D打印机与机器人系统
配合同步带与滑轨组件，确保高精度定位。
电梯与起重设备
用于钢丝绳或牵引带的导向，使升降运行更安全顺畅。

四、选用导向轮的注意事项

匹配轨道尺寸与传动件规格
导向轮需与皮带/链条宽度、轨道直径高度兼容。
选用耐磨材质与密封轴承
在粉尘或高速环境中应优先考虑高强度材料及防尘结构。
关注承载能力与使用寿命
根据实际负载选择滚轮类型（单轴承、双轴承、多层结构等）。
确保安装精度
导向轮轴心偏斜会导致磨损加剧或运动卡顿。
