脚踏开关的正确接线方法-嘉立创FA官网
浏览量： 1910 发布于： 2025-05-09 14:00:14
一、脚踏开关的工作原理

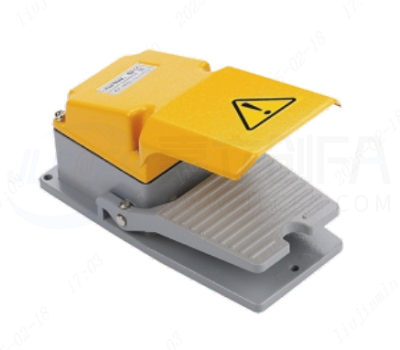

脚踏开关是一种通过脚部动作控制电路通断的电气开关，广泛用于需要手部空闲或连续操作的场合。其原理与普通按钮类似，内部通过触点机构完成电路控制，一般分为常开（NO）、常闭（NC）或复合型结构。
脚踏开关可根据应用需要分为机械式、气动式和电容感应式等类型，部分型号还带有防护罩或自锁功能，便于安全控制和状态保持。
二、脚踏开关的接线原理
脚踏开关的核心在于其内部的触点结构，典型型号配有3个接线端子：
- COM（公共端）
- 电路中电源或控制回路的公共连接端口。
- NO（常开端）
- 默认状态下断开，踩下时与COM导通，常用于开启动作。
- NC（常闭端）
- 默认状态下导通，踩下后断开，常用于紧急停止或断电控制。
接线时需根据所控制的设备逻辑，选择与COM端连接NO或NC端，构建需要的开闭回路。
三、脚踏开关的正确接线方法
- 确认负载类型与电压等级
- 在接线前，需确认脚踏开关的额定电压与控制设备匹配，避免因过载造成损坏。
- 选用合适的回路方式
- 若用于启动操作（如控制马达、冲压机），将设备控制线接入COM与NO端；
- 若用于停止操作或安全断电场合（如剪线机急停），连接COM与NC端。
- 接线步骤说明
- 切断总电源，确保操作安全；
- 剥线并连接控制线至脚踏开关端子（根据所选功能对应COM与NO/NC）；
- 紧固端子螺丝，避免虚接；
- 检查绝缘情况，确保无裸露导体；
- 恢复供电，踩下开关测试控制功能是否正常。
- 注意事项
- 若脚踏开关用于220V交流控制回路，应特别注意绝缘防护；
- 高频动作场合推荐使用工业级重载脚踏开关；
- 对于感应式脚踏开关，需预留电源供电端子。
四、脚踏开关的典型应用场景
- 工业自动化设备：如点焊机、气动冲床，通过脚踏开关解放双手，提高作业效率。
- 医疗设备控制：如手术床升降、电动病床等，需无菌操作时由脚控执行指令。
- 缝纫与包装机械：脚踏控制电机启动/停止，使操作者更专注于工作流程。
- 激光雕刻/切割机：通过脚踏启动/中断加工过程，控制更精准。
- 木工与金属加工台：如打磨机、钻孔设备等，常见脚踏控制以提升安全性。
