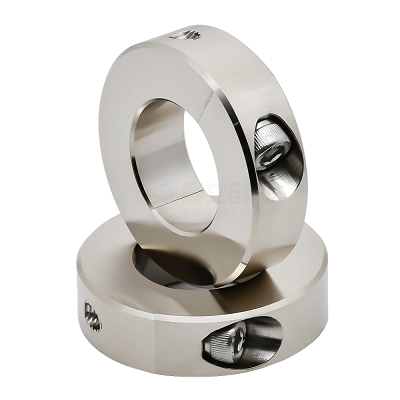

1、分离式固定环的定义与结构

① 产品定义

- 分离式固定环，又称开口型轴环或剖分式轴环，是一种可以在无需拆卸轴上其他零部件的情况下直接安装或拆卸的轴向定位元件。

- 它通常由两半圆环构成，通过螺钉或销钉联接闭合，安装便捷，是传统一体式卡环的理想替代品。

② 主要结构特点

- 开口式设计，适用于无法从轴端装配的情况；

- 通常配有对称螺孔或对称夹紧螺钉，以确保固定强度；

- 材质多为碳钢、不锈钢或铝合金，视应用环境选择相应防腐处理。

2、分离式固定环的核心作用

① 实现轴向定位

- 用于防止轴承、滑轮、齿轮等沿轴方向移动，是轴向限位的关键元件。

- 特别适用于轴上存在中间组件，无法从轴端穿装的场合。

② 安装灵活便捷

- 可在设备装配或维修过程中实现快速拆装与更换，极大提高维护效率，避免传统一体卡环需轴端穿装的不便。

③ 提高夹紧可靠性

- 相较于弹性挡圈，分离式固定环在受力情况下具备更高的抗滑移与抗松动能力，可靠性更强。

④ 降低轴表面损伤

- 安装无需轴槽，避免在轴上加工沟槽对强度造成削弱，也减少了应力集中风险。

3、典型应用场景与行业应用

① 自动化与机械设备

- 应用于直线导轨滑块限位、传动轴部件限位等场景，有效限制组件沿轴线窜动。

- 是机器人关节、模组导轨、输送设备中常见的紧固元件。

② 轴承定位与保持

- 常用于不便开槽的高精度轴承座中作为轴承限位件，防止其在高负载或振动环境下窜动。

- 可与止推垫圈配合使用，增强保持力。

③ 医疗与实验设备

- 在对卫生清洁要求较高的设备中，分离式设计便于定期拆洗与保养。

- 应用于生化仪器、旋转平台等精密设备上。

④ 冶金与重载行业

- 在大型辊轴、重型设备等无法轻松装拆的结构中，作为强力限位环使用。

- 配合高强度螺栓结构，适用于高冲击、高振动工况。

4、使用与选型注意事项

① 选择合适材质与强度等级

- 普通环境下选用中碳钢材质已足够；

- 腐蚀环境或洁净室应用建议选用不锈钢或阳极氧化铝材质。

② 配套精度匹配

- 固定环内径需与轴径紧密配合，避免偏心或晃动；

- 固定螺钉应拧紧到推荐扭矩值，防止松动或夹紧不足。

③ 考虑转速与负载因素

- 高速旋转轴上使用时，推荐选用带有动平衡设计的高精密固定环；

- 高负载工况建议选用加厚型或双螺钉设计，提高夹持力。
