碟型万向球的使用寿命与维护技巧-嘉立创FA官网
浏览量： 446 发布于： 2025-04-22 14:35:20

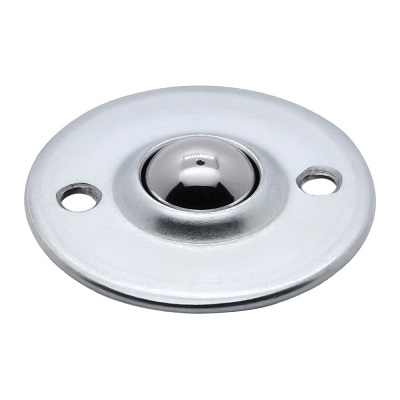

碟型万向球作为物料输送与定位系统中的基础元件之一，常见于重载移动平台、物流转向装置、机床辅助支撑等场景。其运行可靠性和使用寿命直接影响整体输送系统的稳定性。本文将系统分析碟型万向球的使用寿命影响因素，并提供有效的日常维护策略。
1、碟型万向球的基本结构与工作特点
① 结构组成
- 主要由碟形钢壳、内置滚珠、支撑座及弹簧托球系统构成
- 大滚珠在碟形座中自由滚动，通过多点小钢珠分担负载，实现360°多向转动
② 工作特点
- 支撑能力强，适用于重载和频繁变向的运输环境
- 结构紧凑，便于模块化安装于平台或输送设备底部
- 滚动阻力低，可灵活推动物体或自动导引
2、影响碟型万向球寿命的主要因素
① 负载匹配不当
- 超出额定承重长期使用，会加速碟型座磨损，降低球体滚动顺畅度
② 地面或滑道不平整
- 表面附着颗粒、铁屑等杂质容易卡入球体缝隙，导致滚动不畅
③ 缺乏润滑
- 滚珠干磨状态易引起点蚀、磨损与卡死，缩短使用寿命
④ 安装方式错误
- 若安装不水平，部分滚珠负荷集中，导致局部早期疲劳损坏
⑤ 高温/腐蚀环境
- 普通材质在高湿、高温或酸碱环境下易腐蚀或失效，应选用不锈钢材质万向球
3、碟型万向球的日常维护方法
① 定期清洁
- 使用压缩气或干布定期清理碟型球座及滚珠表面，避免杂质卡入
- 对使用频繁的场所建议每日巡查，每周深度清洁
② 补充润滑油脂
- 使用锂基润滑脂或专用机械油，确保滚珠光滑滚动
- 建议1~3个月润滑一次，视使用频率而定
③ 检查安装牢固度
- 定期紧固安装螺栓，检查是否有松动或位移
- 对于活动平台，可设限位防止大范围震动偏移
④ 替换损坏部件
- 若发现滚动不畅、有异响或明显偏移，应立即检查并更换损坏部件
4、延长碟型万向球使用寿命的技巧
① 合理选择规格
- 根据使用负载、滚动频率、安装方式选型，避免“小马拉大车”
- 对于强腐蚀或食品级环境，应选用不锈钢或镀镍处理型号
② 控制运行节奏
- 避免剧烈碰撞和高速冲击运行，降低初始滚动载荷峰值
③ 设置导轨或定位块
- 防止工件跑偏带来的侧向剪力，减少不对称负载对万向球结构的破坏
