传动链轮基本知识-嘉立创FA官网
浏览量： 2348 发布于： 2025-04-19 14:25:05
在各类机械传动系统中，链轮与链条配合构成的链传动机构以其结构简单、传动效率高、适应性强等优点，被广泛应用于自动化设备、输送系统、农业机械等领域。了解传动链轮的基本知识，有助于我们正确选型、合理设计及提高传动系统的稳定性和寿命。

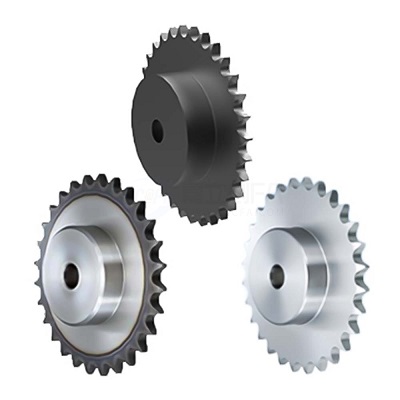

1、链轮的定义与作用
① 链轮的基本概念
- 链轮是一种具有轮齿的机械零件，用于啮合链条并实现动力传递。
- 通常配合滚子链条，组成链传动机构，完成旋转运动的同步或扭矩传递。
② 链轮的主要作用
- 将主动轴的旋转动力传递到从动轴
- 实现速比变换、方向转换或同步运动
- 适应远距离、低速、大载荷场合
2、链轮的主要结构组成
① 齿部
- 与链条滚子直接啮合，承担扭矩传递作用
- 齿形常见标准为GB、ANSI、DIN等标准滚子链专用齿形
② 齿根与轮毂
- 齿根连接齿部与轮体，承受啮合力
- 轮毂用于安装在轴上，常见形式有平键孔、胀紧套、锥套结构
③ 齿数与节圆
- 齿数决定速比
- 节圆是链条绕链轮啮合的理想圆周，对啮合精度影响极大
3、链轮的常见类型
① 单排链轮 / 多排链轮
- 单排链轮用于标准单链条
- 多排链轮适用于多排链条同步驱动，提升载荷能力
② 实心式 / 辐板式链轮
- 实心式结构紧凑、强度高
- 辐板式重量轻、利于排屑散热，多用于高速应用
③ 焊接式 / 可拆式链轮
- 焊接式结构稳定、适合重载
- 可拆式便于更换维修，降低维护成本
4、链轮的材料与热处理
① 常见材料
- 中碳钢（如45#钢）——强度高、加工性好
- 合金钢（如20CrMnTi）——用于重载或高精度要求场合
- 不锈钢、尼龙——适用于防腐蚀、低噪音工况
② 表面处理方式
- 高频淬火：提升齿部耐磨性
- 渗碳处理：增强表层硬度与疲劳强度
- 发黑、电镀：改善外观与防锈性能
5、链轮选型与安装注意事项
① 选型要点
- 明确使用链条型号与节距
- 根据传动速比计算齿数并匹配链条长度
- 考虑安装空间、轴径、负载工况等条件
② 安装要求
- 链轮与链条应保持良好啮合状态，无明显偏摆或跳动
- 主从动链轮轴线应保持平行，链条松边建议设置张紧器
- 齿面应保持清洁并定期润滑，防止早期磨损
