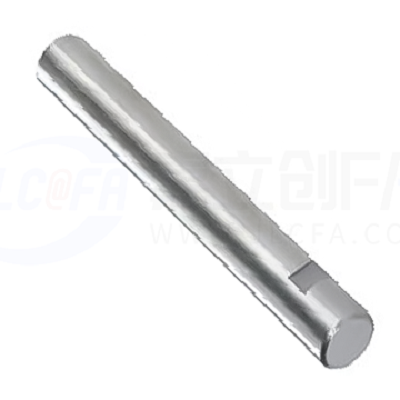

1、导向轴平行度的重要性

① 什么是平行度？

• 指两个导向轴之间在长度方向上保持恒定间距的能力，即任一点之间的“误差最小化”状态。

② 平行度异常的影响：

• 产生滑动阻力不均、滑台卡滞
• 导致同步带/齿轮啮合不畅，磨损加剧
• 引起设备震动、定位误差增加
• 降低整机寿命及精度等级

2、导向轴平行度检测的常用方法

① 百分表+直尺法（基础测量）

• 工具：千分表/百分表、精密直尺
• 步骤：
• 将直尺紧贴两根导向轴顶部或侧面
• 用千分表固定在滑台或滑块上，沿导轨移动
• 观察读数变化，评估轴间高低误差或侧向误差
• 适用场景：手动线轨、非高速设备、初级检测
• 优点：快速简易，成本低
• 缺点：精度有限，受人为影响大

② 激光对准仪（高精度检测）

• 工具：激光对准仪、反射靶板
• 步骤：
• 将激光发射器安装在一根导向轴上对准反射靶板
• 沿导轨轴向移动，记录偏移数值
• 通过软件判断与另一轴间的平行误差
• 适用场景：高精度线轨装配、CNC机床调整
• 优点：精度高、数据可追溯
• 缺点：设备成本较高，需培训使用

③ 水平仪/电子水平仪法（用于高度差测量）

• 工具：电子水平仪、铝型材平台
• 步骤：
• 将水平仪固定在滑块或检测平台上
• 沿导轨全行程移动，记录倾角或位差
• 与基准导向轴对比，判断平行度差异
• 适用场景：长行程平台、起落导轨系统
• 优点：适合高行程、数据直观
• 缺点：仅能测高差，不测横向误差

④ 3D测头+CMM（三坐标检测）

• 工具：三坐标测量机（CMM）+测针
• 步骤：
• 将导轨整体放置于三坐标测量平台
• 设定多个测量点，获取导轨实际轨迹
• 软件自动分析平行度误差
• 适用场景：精密模组、导轨生产线检验
• 优点：误差分析全面、精度高
• 缺点：大型导轨不易搬运，成本高

3、检测注意事项与安装建议

① 检测前

• 确保导轨座与基座无毛刺、无油污、无异物
• 使用高精度水平仪确认安装基面是否平整

② 检测中

• 检测工具应固定牢固，防止二次误差
• 多次测量取平均值，排除局部误差干扰

③ 检测后调整技巧

• 利用微调垫片、调整螺栓进行局部平行度补正
• 对于长行程系统，可划分若干段进行分段调整
