在工业自动化及电气控制系统中，继电器作为重要的控制元件，其线圈电压的选择至关重要。正确的选择不仅关乎系统稳定运行，还影响着设备的安全性和可靠性。

1、继电器定义与作用

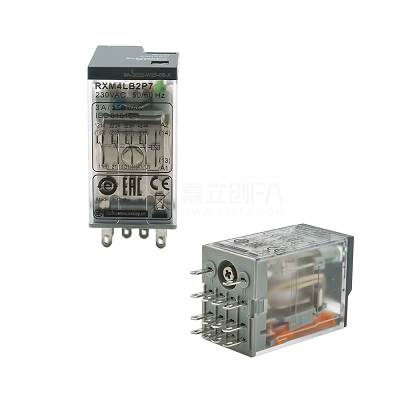

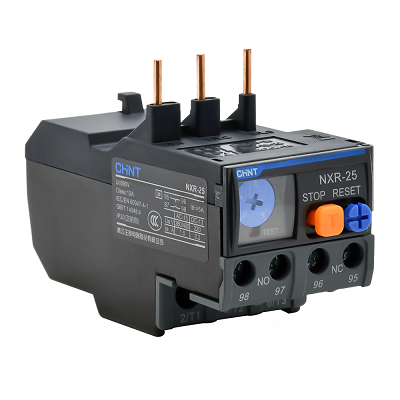

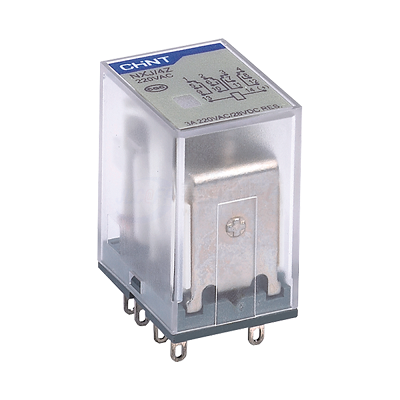

继电器的定义

继电器是一种利用电磁原理或机械动作原理实现自动控制的电子元器件，它可以在较小的电流或较低的电压条件下，控制较大功率电路的通断。当输入量（如电流、电压等）达到设定值时，继电器内部触点会发生闭合或断开的动作，从而改变被控电路的工作状态。

• 特点
• 灵敏度高：能够对微小的电信号做出快速响应。
• 隔离性能好：将控制电路与负载电路隔离开来，避免相互干扰。
• 可靠性强：结构简单、性能稳定，在各种环境下都能正常工作。

继电器的作用

• 信号转换：将弱电控制信号转换成强电信号输出，驱动电机、指示灯等执行机构。
• 逻辑控制：构建复杂的逻辑控制关系，实现多条件下的电路控制。
• 保护功能：用于电路的过载、短路等故障保护，及时切断电源以保障设备安全。

2、不同线圈电压下的继电器选择

1.根据应用场景确定线圈电压范围

低压环境（DC5V - DC24V）

• 适用场景
• 工业PLC控制系统中的输入/输出模块接口。
• 小型家用电器的内部电路控制，如空调、冰箱等。
• 汽车电子控制系统，包括车内灯光、雨刷等设备。
• 原因分析
• 在这些场景中，通常采用直流低电压供电，为了确保继电器可靠工作并且不会因为过高电压而损坏，需要选择对应的低电压线圈继电器。

中压环境（AC24V - AC230V）

• 适用场景
• 工厂车间内的大型机械设备，例如传送带、包装机等。
• 建筑物内的照明控制系统、电梯控制系统等。
• 原因分析
• 中压环境下的设备往往具有较大的功率需求，交流电源可以提供稳定的能量供应，同时交流继电器在应对这种电压等级时具有更好的耐受性和稳定性。

高压环境（AC230V以上）

• 适用场景
• 发电厂、变电站等电力传输与分配系统中的开关设备控制。
• 大型工业炉窑的加热控制系统等。
• 原因分析
• 对于超高压环境，必须选用专门设计用于该电压等级的继电器，以保证其绝缘性能和机械强度能够承受极端条件下的电气应力。

2.考虑控制电源类型选择线圈电压

• 直流电源(DC)特性
• 直流继电器的线圈在通电后产生恒定磁场，使得衔铁保持吸合状态，其工作过程相对平稳，没有交流继电器存在的磁滞损耗等问题。
• 直流继电器的触点寿命相对较长，因为它不会受到交流电频率的影响而导致触点频繁振动。
• 选择建议
• 如果系统的控制电源为直流电源，则应优先选择直流线圈继电器，并且要根据实际工作电流和电压精确匹配继电器参数。

• 交流电源(AC)特性
• 交流继电器的线圈产生的磁场是交变的，这会导致一定的磁滞损耗和涡流损耗，但交流继电器可以通过特殊的结构设计来减少这些损耗，例如采用硅钢片叠制铁芯等方式。
• 交流继电器具有较好的抗干扰能力，在一些复杂电磁环境中表现出色。
• 选择建议
• 当使用交流电源时，同样要考虑电源的具体参数，如频率（50Hz或60Hz）、额定电压等因素，选择相匹配的交流线圈继电器。

3.其他因素考虑

• 功耗
• 不同线圈电压的继电器功耗差异较大，一般来说，线圈电压越低，功耗越小。但在某些情况下，为了满足特定的控制要求或者适应恶劣的工作环境，可能需要选择功耗稍大的继电器，此时就需要综合权衡功耗与性能之间的关系。

• 环境温度
• 环境温度会影响继电器线圈电阻的变化，进而影响到继电器的工作特性。高温环境下，线圈电阻增大，可能会导致继电器无法正常吸合；低温环境下，线圈电阻减小，可能使继电器提前动作。因此，在特殊温度条件下工作的继电器，要特别关注其线圈电压与温度系数的关系。
