1、齿条与齿轮的基础认知

① 定义与作用

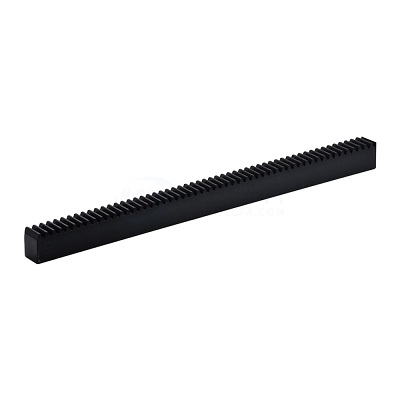

     齿条是一种条形的齿轮，其齿廓呈直线状，能够将旋转运动转换为直线运动，或反之将直线运动转换为旋转运动，在机械传动中应用广泛。

     齿轮则是具有轮齿的轮状机械零件，通过轮齿间的啮合传递动力和运动，可实现变速、变向等功能，是机械传动的核心部件之一。

② 常见类型

     齿条：按齿廓形状可分为直齿齿条、斜齿齿条等；按齿向可分为正齿齿条、反齿齿条等。不同类型的齿条适用于不同的传动场景和精度要求。

     齿轮：常见的有直齿轮、斜齿轮、锥齿轮等。直齿轮传动平稳性相对较差，但结构简单、制造成本低；斜齿轮传动平稳、噪声小，承载能力高；锥齿轮则主要用于传递两相交轴之间的运动和动力。

 2、选择齿条与齿轮的关键因素

① 精度要求

     齿条精度：高精度的齿条加工精度高，齿形误差小，能够保证传动的平稳性和准确性，适用于精密机械、数控机床等对传动精度要求极高的场合；低精度齿条则可用于一些对传动精度要求不高的普通机械传动。

     齿轮精度：齿轮的精度等级越高，其传动效率、平稳性和噪声控制效果越好。例如，在航空航天、精密仪器等领域的齿轮传动，对精度要求极高，需选用高精度齿轮；而在一些普通工业设备中，可适当降低精度要求以降低成本。

② 承载能力

     齿条承载能力：承载能力与齿条的材质、尺寸、齿形等因素密切相关。高强度合金钢制成的齿条承载能力大，适用于重载传动；而普通碳钢或铸铁齿条承载能力相对较小，适用于轻载或中等载荷传动。

     齿轮承载能力：齿轮的承载能力受齿轮的模数、齿数、材料等因素影响。模数越大，齿轮的承载能力越强；齿数越多，在一定条件下也能提高承载能力；优质材料制成的齿轮承载能力更高。例如，在重型机械、矿山设备等大载荷传动中，需选用大模数、高材料强度的齿轮。

③ 传动比与转速要求

     齿条传动：齿条传动的传动比取决于齿轮的齿数和齿条的移动距离。在需要实现较大直线行程或精确位置控制的场合，可通过选择合适的齿轮齿数和齿条长度来满足传动比要求。例如，在数控机床的进给系统中，通过精确计算齿轮齿数和齿条长度，实现精确的进给传动比，以保证加工精度。

     齿轮传动：齿轮传动的传动比可通过改变主动齿轮和从动齿轮的齿数比来实现。不同的传动比可满足不同的转速和扭矩转换要求。例如，在汽车变速器中，通过不同齿轮组合实现多种传动比，以适应不同的行驶速度和动力需求。

 3、齿条与齿轮的搭配技巧

① 材质搭配

     齿条材质选择：对于高强度、高耐磨性的传动要求，可选用优质合金钢材质的齿条，如20CrMnTi、40Cr等，经过渗碳、淬火等热处理工艺，提高齿面硬度和耐磨性；在一些对成本要求较低、载荷较小的场合，可选用普通碳钢或铸铁材质的齿条。

     齿轮材质选择：与齿条搭配的齿轮材质应与齿条材质相匹配。当齿条为合金钢材质时，齿轮也应选用合金钢材质，以保证两者在硬度、强度等方面相匹配，确保传动的可靠性；若齿条为普通碳钢或铸铁材质，齿轮可选用中碳钢或中碳合金钢材质，通过适当的热处理提高其性能。

② 模数与齿数搭配

     模数选择：模数是齿轮和齿条设计中的重要参数，它决定了齿轮和齿条的尺寸和承载能力。在选择模数时，需综合考虑传动比、承载能力、安装空间等因素。一般来说，承载能力要求高的传动，应选用较大的模数；而对传动精度要求高的场合，可适当减小模数，但需保证足够的强度。

     齿数搭配：齿轮的齿数应根据传动比要求和安装空间来确定。在一定模数下，齿数越多，齿轮的直径越大，承载能力越强，但也会增加安装空间和制造成本。齿条的长度则根据所需的直线行程来确定，与齿轮的齿数相匹配，以保证传动的连续性和稳定性。

③ 安装与调整

     安装精度：齿条与齿轮的安装精度对传动性能影响很大。安装时需保证齿轮与齿条的中心距准确，齿面平行度和垂直度符合要求，以减少传动误差和噪声。可采用高精度的安装夹具和测量工具，确保安装精度。

     调整方法：在安装过程中，可通过调整齿轮的位置来消除齿侧间隙，保证传动的平稳性。对于斜齿齿条和齿轮传动，还需注意螺旋角的匹配，通过调整齿轮的轴向位置来实现正确的啮合。
