齿条参数尺寸对照表_嘉立创FA官网
浏览量： 4197 发布于： 2024-10-21 14:35:42
1、齿条定义及其在自动化系统中的作用
① 什么是齿条？
齿条是一种线性部件，通常由金属制成，其一侧带有锯齿状的切口，这些切口可以与齿轮啮合，从而实现旋转运动到直线运动的转换。
② 齿条的应用场景
工业自动化：在自动化生产线中用于实现物料搬运或装配任务。
精密定位：在需要高精度定位的应用中，如CNC机床和3D打印设备中。
2、齿条的分类及其工作原理
① 直齿条与斜齿条

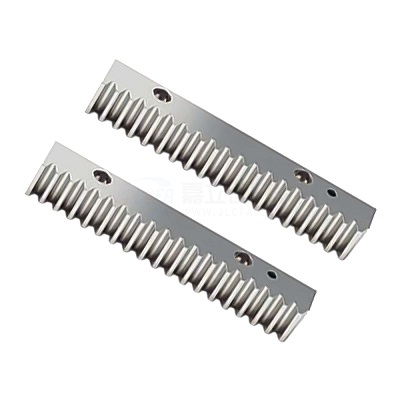

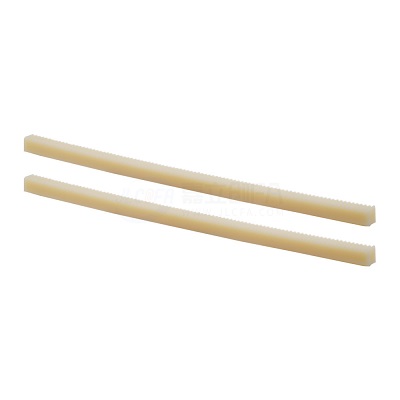

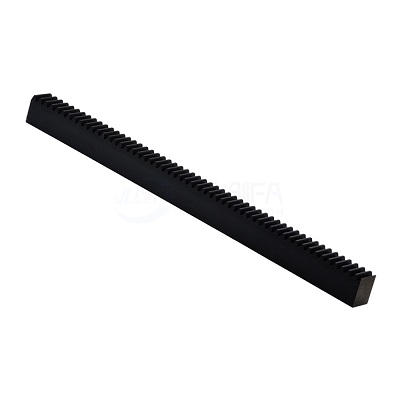

直齿条：是最常见的类型，其特点是齿形为直线，易于制造且成本较低。

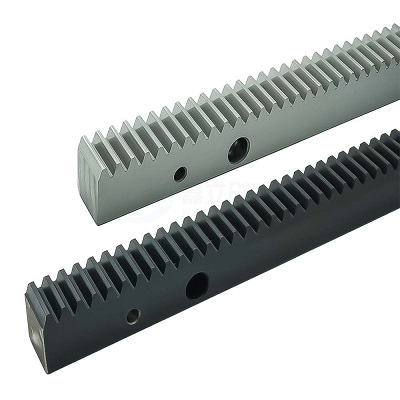

斜齿条：齿形倾斜一定角度，能够减少噪音并提高承载能力。
② 齿轮与齿条的配合原理
齿轮转动带动齿条移动：通过齿轮的旋转运动转化为齿条的直线运动。
齿条推动齿轮转动：齿条的直线运动可以转化为齿轮的旋转运动。
3、齿条的安装与维护注意事项
① 安装前的准备工作
测量与选型：根据应用需求选择合适的齿数、模数等参数。
校准基准面：确保齿条安装面平整，与基准面平行。
② 安装过程中的要点
对齐与固定：保证齿条与齿轮正确对齐后，使用螺丝紧固。
润滑保养：定期涂抹润滑油，减少磨损，延长使用寿命。
③ 维护期间的检查事项
检查磨损情况：定期检查齿条表面是否有磨损或损坏。
调整间隙：根据使用情况调整齿轮与齿条之间的间隙，以确保平稳运行。
4、齿条的应用案例
① 自动化物流系统中的应用
案例描述：某物流公司采用齿条驱动的自动输送线，实现了货物的自动分拣与搬运。
技术优势：通过精确控制齿条的位移量，达到高效、准确的物流处理。

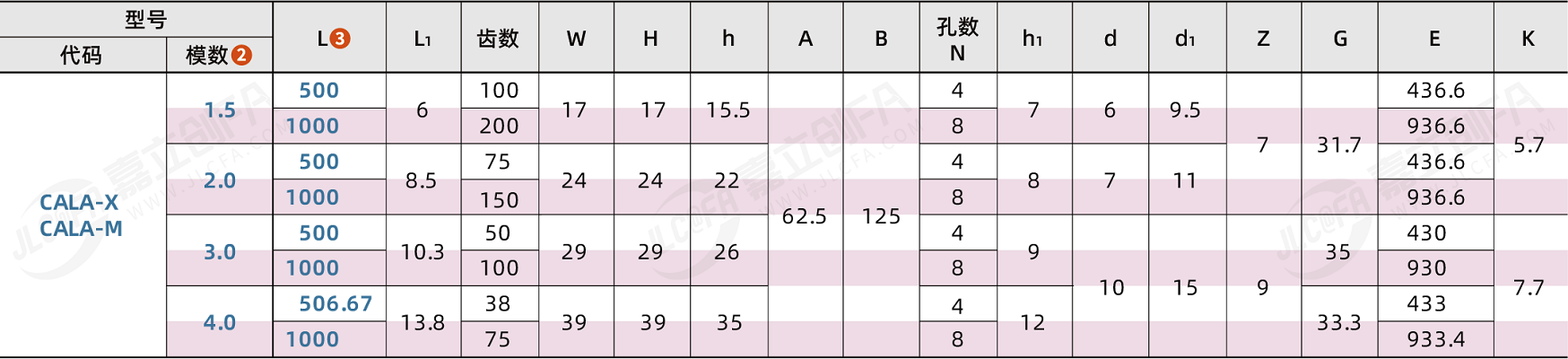

齿条参数尺寸对照表：
② CNC加工中心中的应用
案例描述：在高端数控机床中，齿条系统用于实现刀具的快速换位。
技术优势：利用齿条的高刚性和稳定性，保证了加工精度，提升了生产效率。
