编码器工作原理与位置反馈信号生成机制解析-嘉立创FA官网

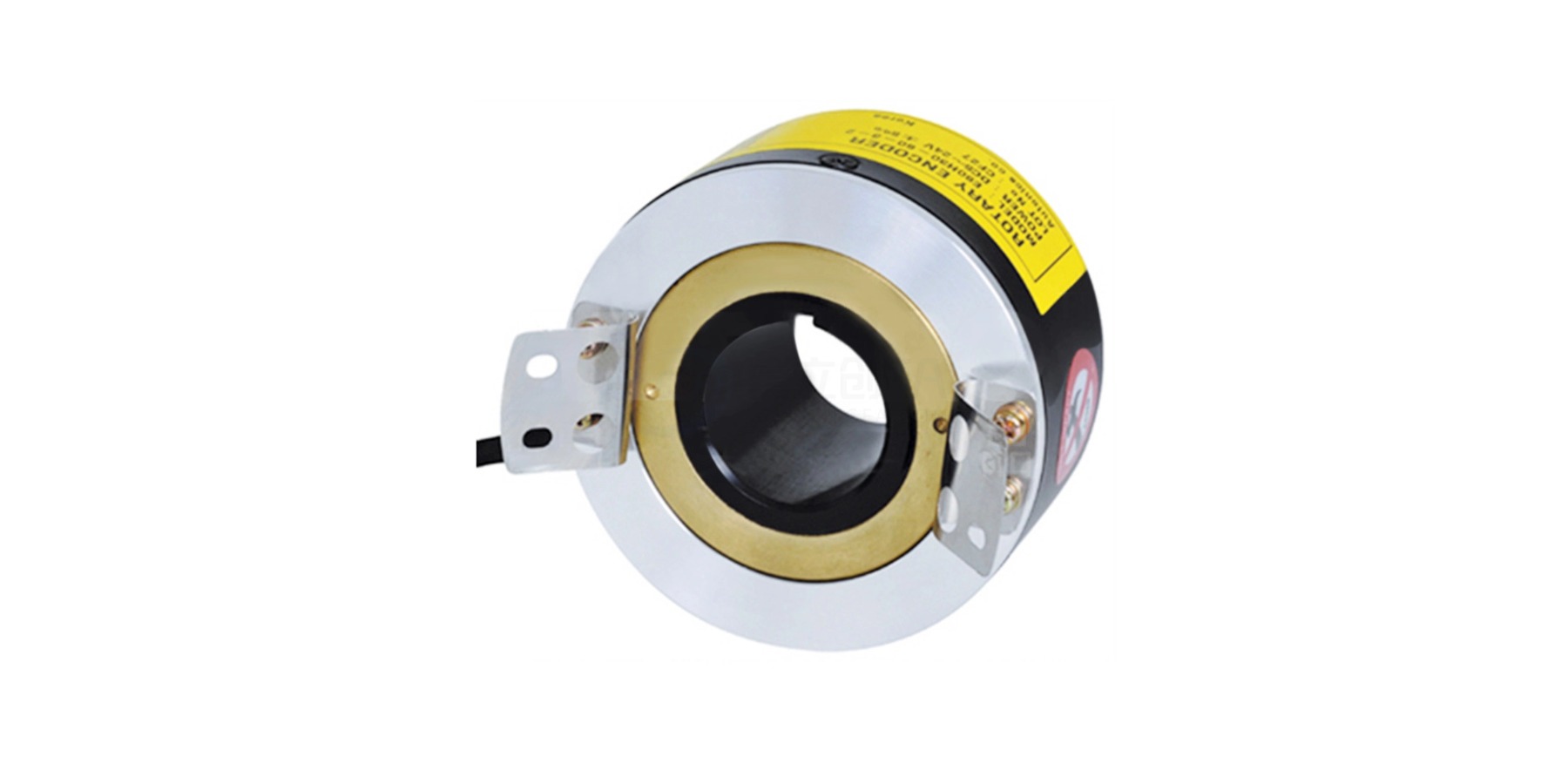

一、什么是编码器及其作用编码器是一种将机械位移（角度或直线位移）转换为电信号的反馈装置，广泛用于伺服系统与自动化控制中。其核心作用包括：位置检测速度反馈方向判断闭环控制信号源编码器是伺服系统实现高精度控制的关键传感器。二、编码器的基本工作原理编码器通过“机械运动 → 光/磁信号变化 → 电信号输出”的过程实现反馈。核心流程如下：1、机械轴旋转或直线移动2、内部码盘或磁栅发生位置变化3、传感器读取周期性信号变化4、信号转换为数字或模拟脉冲5、控制系统解析位移与速度信息三、编码器的主要类型与原理差异1、光电编码器结构组成：光源（LED）码盘（刻有透光/遮光栅格）光电接收器工作原理：码盘旋转改变光通量光信号被转换为电脉冲信号通过A/B相位差判断方向与位置特点：精度高分辨率高对污染敏感2、磁编码器结构组成：磁环或磁栅霍尔元件或磁阻传感器工作原理：磁场随位置变化传感器检测磁场强度变化输出对应位置信号特点：抗粉尘、油污能力强适合恶劣工业环境精度略低于光电式（高端型号可接近）四、位置反馈信号生成机制编码器输出信号主要分为以下类型：1、增量式信号（Incremental）信号形式：A相B相（相位差90°）Z相（零点信号）生成逻辑：A/B相脉冲计数 → 位移相位差判断方向Z相用于零点归位特点：成本低断电后位置丢失2、绝对式信号（Absolute）信号形式：多位数字编码（串行或并行）生成逻辑：每个位置对应唯一编码上电即可读取绝对位置特点：无需回零抗干扰能力强系统复杂度更高五、信号处理与控制系统解析编码器输出信号进入控制系统后，会经历以下处理：1、脉冲计数用于计算位移量2、频率分析用于计算速度3、相位判别用于判断旋转方向4、滤波与抗干扰处理消除抖动与电磁干扰5、闭环反馈控制与目标值比较形成误差修正六、影响反馈精度的关键因素1、码盘精度与加工误差直接决定分辨率上限2、安装同轴度误差会引入周期性位置偏差3、电磁干扰影响信号稳定性4、机械振动造成信号抖动或丢脉冲5、温度漂移影响传感器灵敏度七、选型与应用建议1、精密控制系统优先选择高分辨率绝对式编码器2、恶劣工业环境优先选择磁编码器3、高速伺服系统需关注最大响应频率与抗干扰能力4、长行程定位系统建议结合回零或多点校准机制八、风险及相关误区1、只关注分辨率忽视安装误差与系统干扰影响2、认为绝对式一定更优实际需结合成本与控制系统匹配3、忽略屏蔽与接地导致信号抖动或丢脉冲4、编码器可独立保证精度实际精度由“机械系统+编码器+控制系统”共同决定九、FAQ问：编码器分辨率越高越好吗？答：不一定，还需匹配机械精度与控制系统能力。问：增量式编码器为什么会丢位？答：断电后计数丢失或干扰导致脉冲异常。问：磁编码器是否适合高精密设备？答：中高端磁编码器已可用于工业精密场景，但极限精度仍略低于高端光电编码器。
