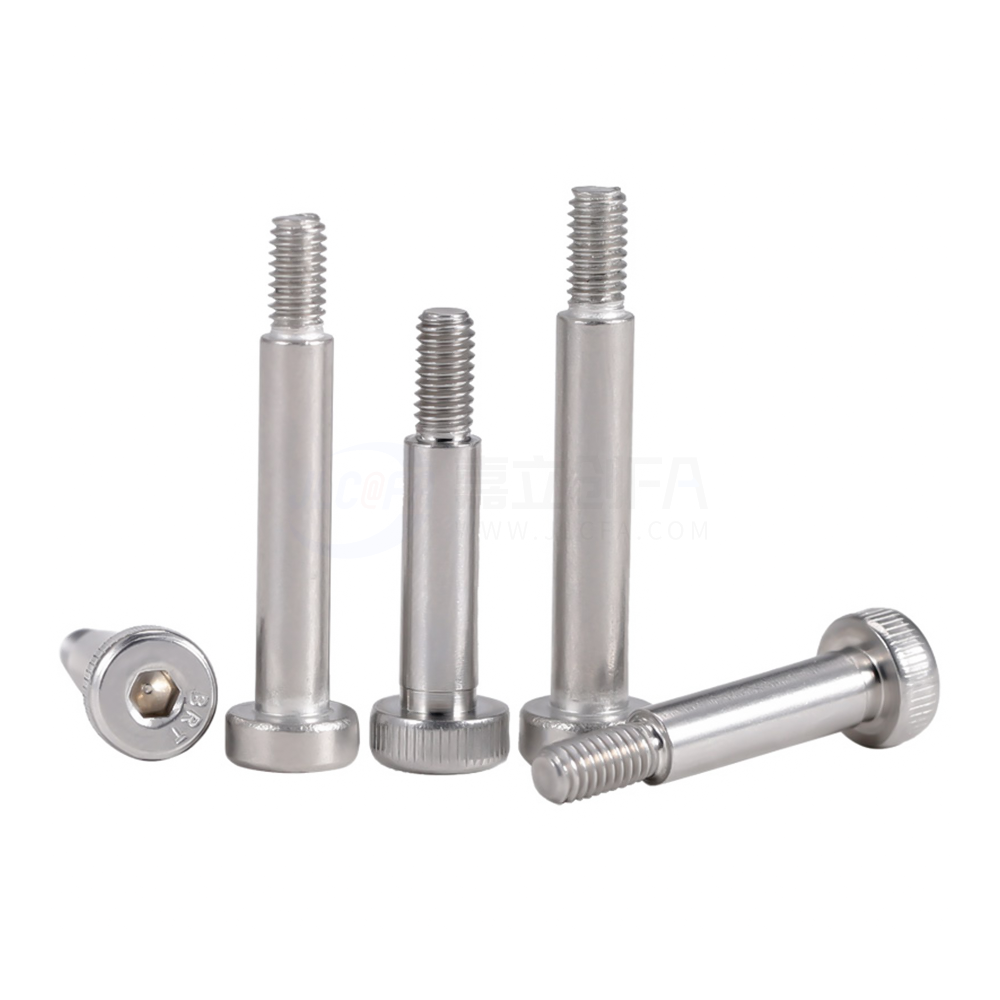

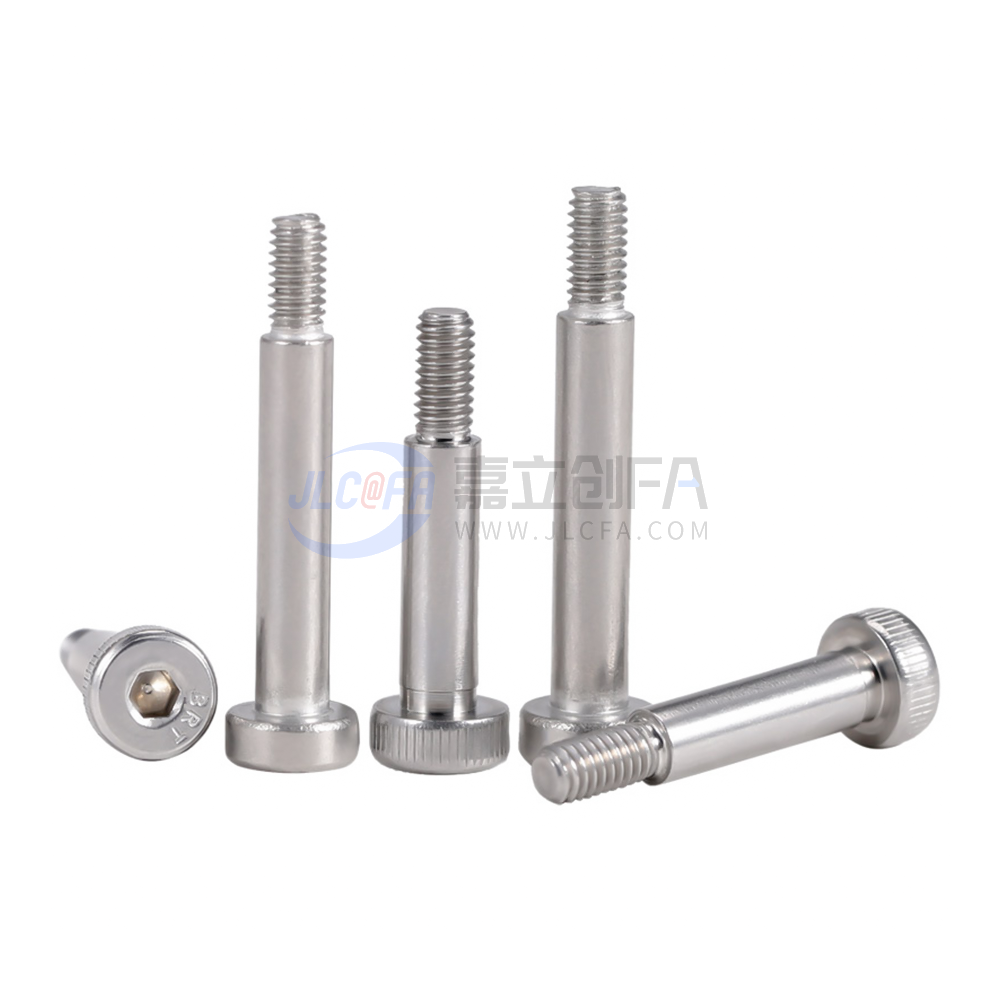

外螺纹型等高螺栓 轴径公差g6 h7 自由指定型

等高螺栓（又称 “等高圆柱头螺栓”“定位紧固一体螺栓”）是一种带精密台阶圆柱面的紧固件，台阶直径与被连接件定位孔采用小间隙配合，台阶长度与被连接件总厚度一致，实现 “定位基准 + 紧固连接” 一体化，避免普通螺栓因螺纹间隙导致的定位偏差。

1. 关键结构与特性

2. 核心优势（对比普通螺栓）

定位精度高：台阶配合间隙＜0.03mm，解决普通螺栓 “螺纹间隙导致的定位漂移” 问题；

承载均匀：台阶面承担部分轴向载荷，减少螺纹段应力集中，疲劳寿命提升 30% 以上（市场实测数据）；

装配高效：定位与紧固一步完成，适配自动化装配线（内六角头部可兼容电动扳手）；

1. 前期准备：预处理

清洁：去除被连接件定位孔、螺纹孔内的铁屑、油污（可用无水乙醇擦拭，避免杂质影响配合精度）；

润滑（可选）：螺纹段涂 MoS₂润滑脂（高温场景）或防锈润滑脂（通用场景），降低预紧扭矩波动，避免咬死；

工具校准：扭矩扳手需提前校准（误差≤±5%），自动化装配线需验证扳手同轴度（避免偏载拧入）。

2. 安装步骤

定位插入：将等高螺栓台阶段垂直插入定位孔，确保台阶面与被连接件表面贴合（无倾斜，可用卡尺检测垂直度）；

预紧：用手动扳手或低扭矩电动扳手拧入螺纹段，至台阶面完全贴合被连接件（手感无松动）；

终紧：按设计扭矩值紧固，避免过紧导致螺纹滑牙或台阶变形；

验证：用卡尺检测被连接件平行度（≤0.02mm），用扭矩扳手复检（确保无松动）。

3. 拆卸方法

优先用原规格扳手（内六角需匹配对边尺寸，避免滑角）；

锈蚀螺栓：喷洒渗透润滑剂，静置 5~10 分钟后缓慢拆卸，禁止暴力拧动（防止台阶断裂）；

批量拆卸：自动化生产线可搭配扭矩控制拆卸工具，避免损伤定位孔。

台阶直径匹配：根据被连接件定位孔公差，选择对应台阶直径；

台阶长度匹配：台阶长度 = 被连接件总厚度（误差≤±0.05mm），过长导致台阶顶死，过短失去定位作用；

强度匹配：通用场景选 10.9级，重载 / 振动场景选 12.9 级，腐蚀环境优先 304不锈钢；

螺纹规格：螺纹段长度≥被连接件螺纹孔深度的 1.5 倍（保证啮合强度）。
