带肩铰链销 开口销固定 L尺寸选择

条件筛选
种类: 带肩铰链销固定方式: 开口销固定肩部特征: 带肩轴径公差: 公差固定尺寸选择: L尺寸选择
产品型号
请先点击左侧选项 开始选型
选型插件
材质图 拆分 参数图



  • 产品简介
  • 产品特点
  • 产品尺寸
  • 性能参数
1 产品简介

悬臂销是机械零件中常用的一种连接件,具有轴与轴之间的传动功能。

由销子和销子座组成,可以使传动轴定位准确,悬臂结构可以实现灵活运动,为机械设备提供稳固的支撑。


2 产品特点

特点1:具有g6公差,能够和带轮、惰轮、链轮等配件精密配用。

特点2:产品形状多样,共不同使用场景所挑选。

特点3:材料多样化,对防锈有要求优先选择SUS304不锈钢材质,以及无电解镀镍表面处理的优先选择,完美解决生锈问题。

特点4L尺寸指定型,可以长度1mm为单位自由选择,以满足不同的应用环境。

特点5:产品价格低,质量好,发货快。

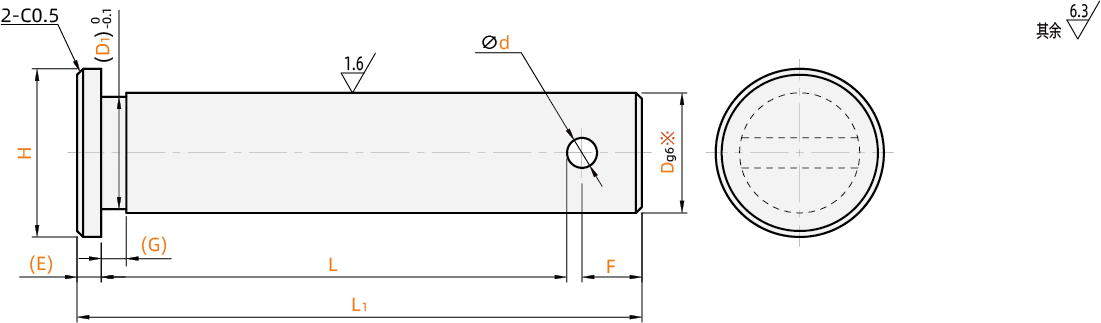

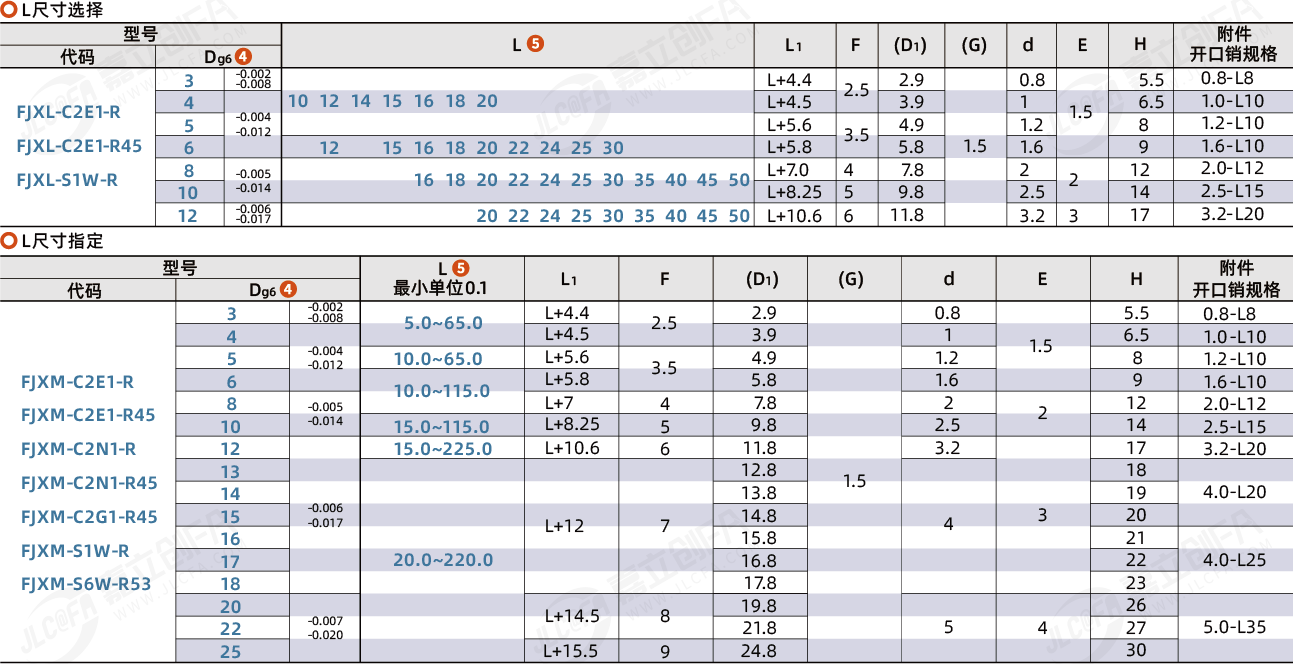

3 产品尺寸

4 性能参数

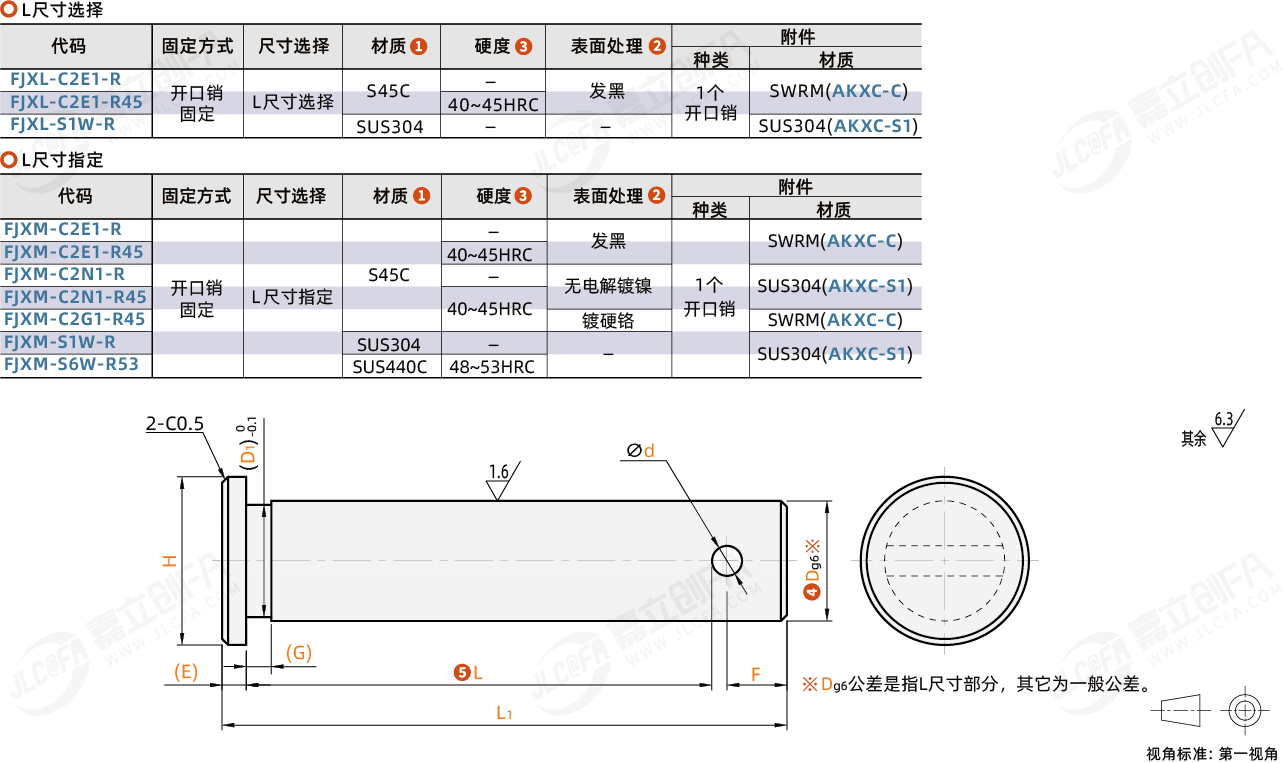

代码固定方式尺寸选择材质硬度表面处理附件
种类材质
FJXL-C2E1-R开口销固定L尺寸选择S45C发黑1个
开口销
SWRM(AKXC-C)
FJXL-C2E1-R4540~45HRC
FJXL-S1W-RSUS304SUS304(AKXC-S1)


选型未完成,无法生成零件模型,请优先完成零件选型
