定位销大头型前端形状选择型内螺纹型/内螺纹直杆型

条件筛选

种类：定位销形状：大头型导入头部形状：前端形状选择型导入侧端面形状：无肩部形状：无肩型

产品型号

请先点击左侧选项开始选型

材质图拆分参数图

1 产品简介

定位销以工件孔作为定位基准，参与限制物体自由度的零件，控制物品在X 、Y 、Z 三个轴向的直线运动，和绕着X、 Y 、Z的旋转运动的六个自由运动度。

2 产品特点

特点1：定位销具有结构简单、对中性好、承载能力高、变载和冲击性能好等特点，但定位销对配合面的加工精度要求较高。

特点2：导入部为锥角形的标准类型。压入使用，可指定压入部公差：m6、p6、g6。

特点3：可选材质：铁制（SKS3）；不锈钢（SUS304、SUS440C或同等高硬度耐蚀钢），适用各种工件定位。

特点4：含有表面镀硬铬规格，有效保证表面硬度和防锈。

特点5：头部有圆型、三角型、六边型、对边切割型和多棱型可供选择，固定型价格便宜，自由指定型规格丰富。

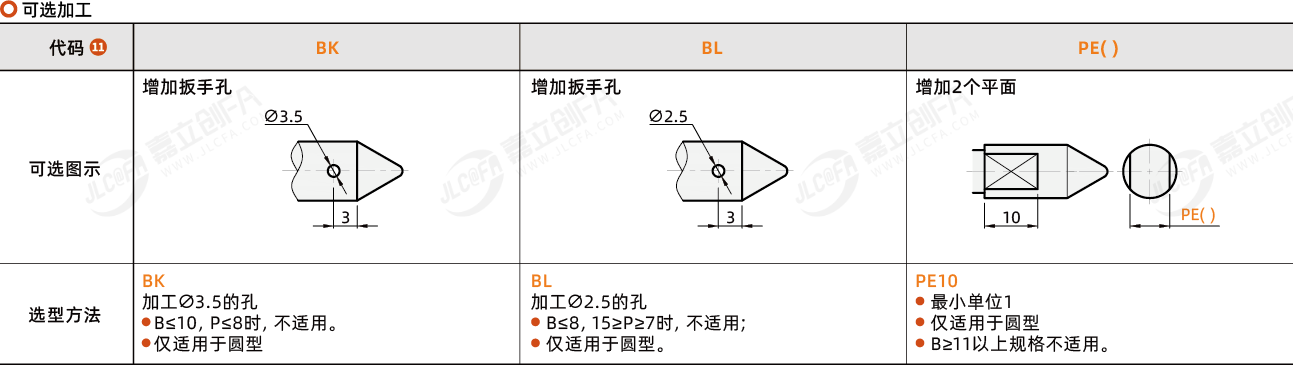

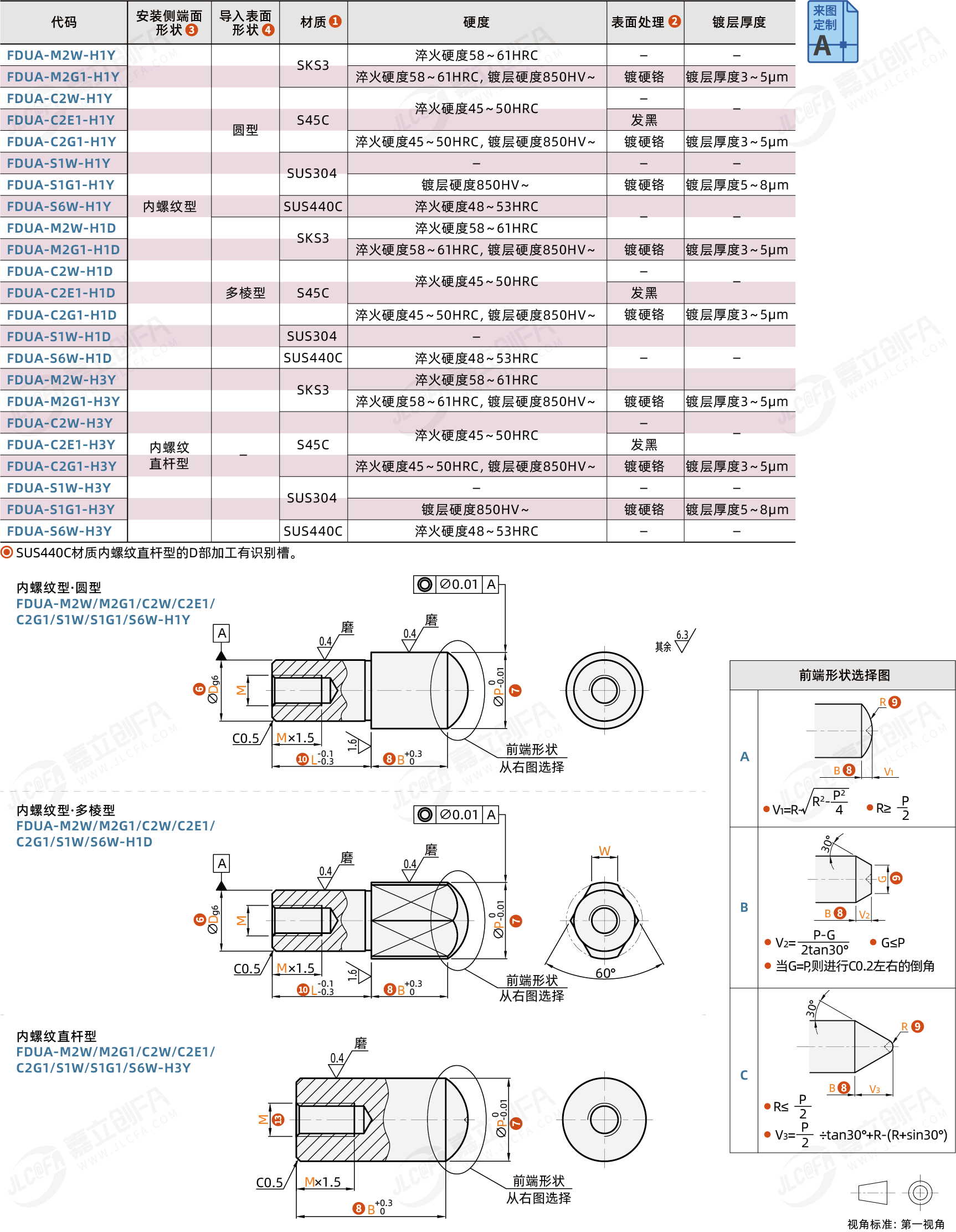

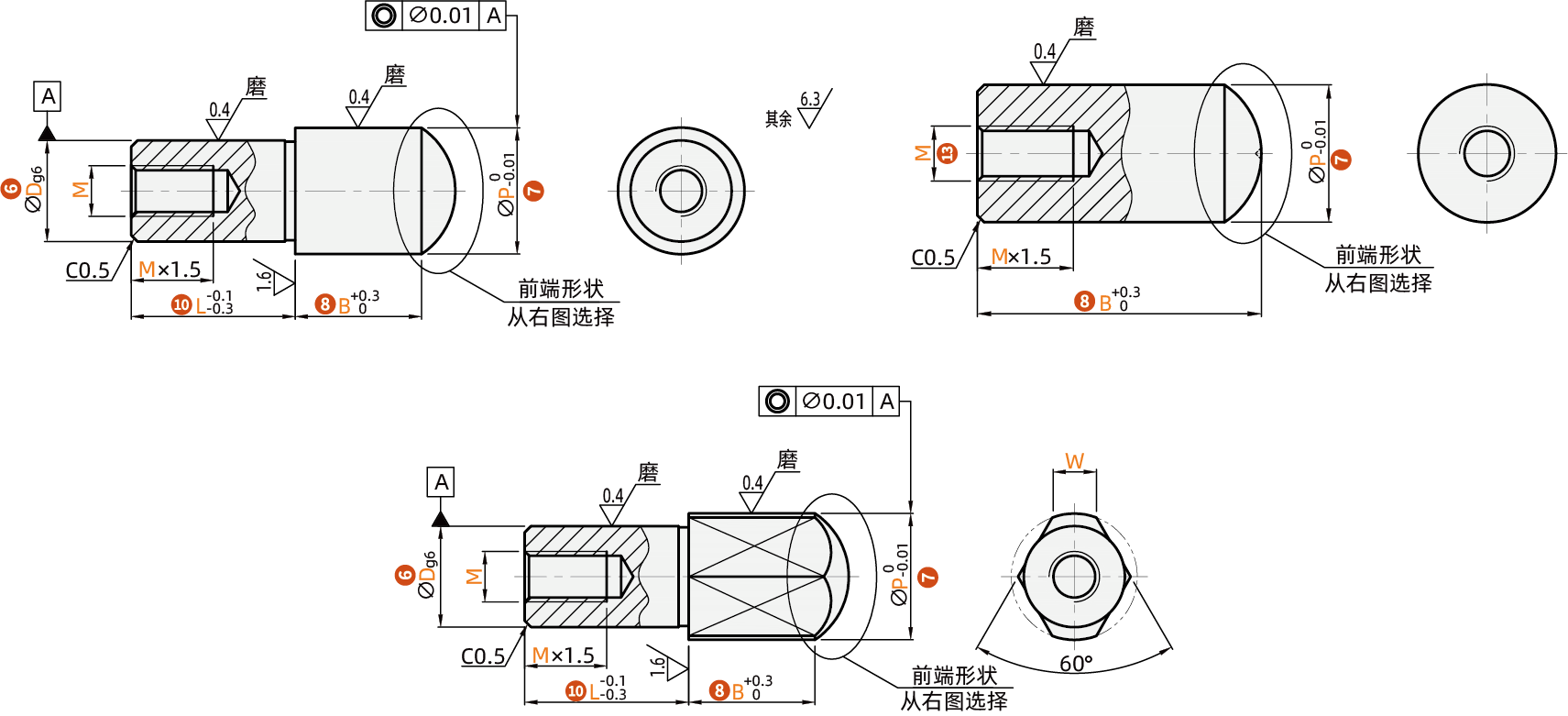

3 产品尺寸

注：SUS440C材质内螺纹直杆型的D部加工有识别槽。

4 性能参数

代码	安装侧端面形状	导入表面形状	材质	硬度	表面处理	镀层厚度
代码	安装侧端面形状	导入表面形状	材质	硬度	表面处理	镀层厚度
FDUA-M2W-H1Y	内螺纹型	圆型	SKS3	淬火硬度58～61HRC	—	—
FDUA-M2G1-H1Y			SKS3	淬火硬度58～61HRC，镀层硬度850HV～	镀硬铬	镀层厚度3～5μm
FDUA-C2W-H1Y			S45C	淬火硬度45～50HRC	—	—
FDUA-C2E1-H1Y				淬火硬度45～50HRC	发黑	—
FDUA-C2G1-H1Y				淬火硬度45～50HRC，镀层硬度850HV～	镀硬铬	镀层厚度3～5μm
FDUA-S1W-H1Y			SUS304	—	—	—
FDUA-S1G1-H1Y			SUS304	镀层硬度850HV～	镀硬铬	镀层厚度5～8μm
FDUA-S6W-H1Y			SUS440C	淬火硬度48～53HRC	—	—
FDUA-M2W-H1D		多棱型	SKS3	淬火硬度58～61HRC	—	—
FDUA-M2G1-H1D			SKS3	淬火硬度58～61HRC，镀层硬度850HV～	镀硬铬	镀层厚度3～5μm
FDUA-C2W-H1D			S45C	淬火硬度45～50HRC	—	—
FDUA-C2E1-H1D				淬火硬度45～50HRC	发黑	—
FDUA-C2G1-H1D				淬火硬度45～50HRC，镀层硬度850HV～	镀硬铬	镀层厚度3～5μm
FDUA-S1W-H1D			SUS304	—	—	—
FDUA-S6W-H1D			SUS440C	淬火硬度48～53HRC
FDUA-M2W-H3Y	内螺纹直杆型	—	SKS3	淬火硬度58～61HRC
FDUA-M2G1-H3Y			SKS3	淬火硬度58～61HRC，镀层硬度850HV～	镀硬铬	镀层厚度3～5μm
FDUA-C2W-H3Y			S45C	淬火硬度45～50HRC	—	—
FDUA-C2E1-H3Y				淬火硬度45～50HRC	发黑	—
FDUA-C2G1-H3Y				淬火硬度45～50HRC，镀层硬度850HV～	镀硬铬	镀层厚度3～5μm
FDUA-S1W-H3Y			SUS304	—	—	—
FDUA-S1G1-H3Y			SUS304	镀层硬度850HV～	镀硬铬	镀层厚度5～8μm
FDUA-S6W-H3Y			SUS440C	淬火硬度48～53HRC	—	—

定位销 大头型 前端形状选择型 内螺纹型/内螺纹直杆型
