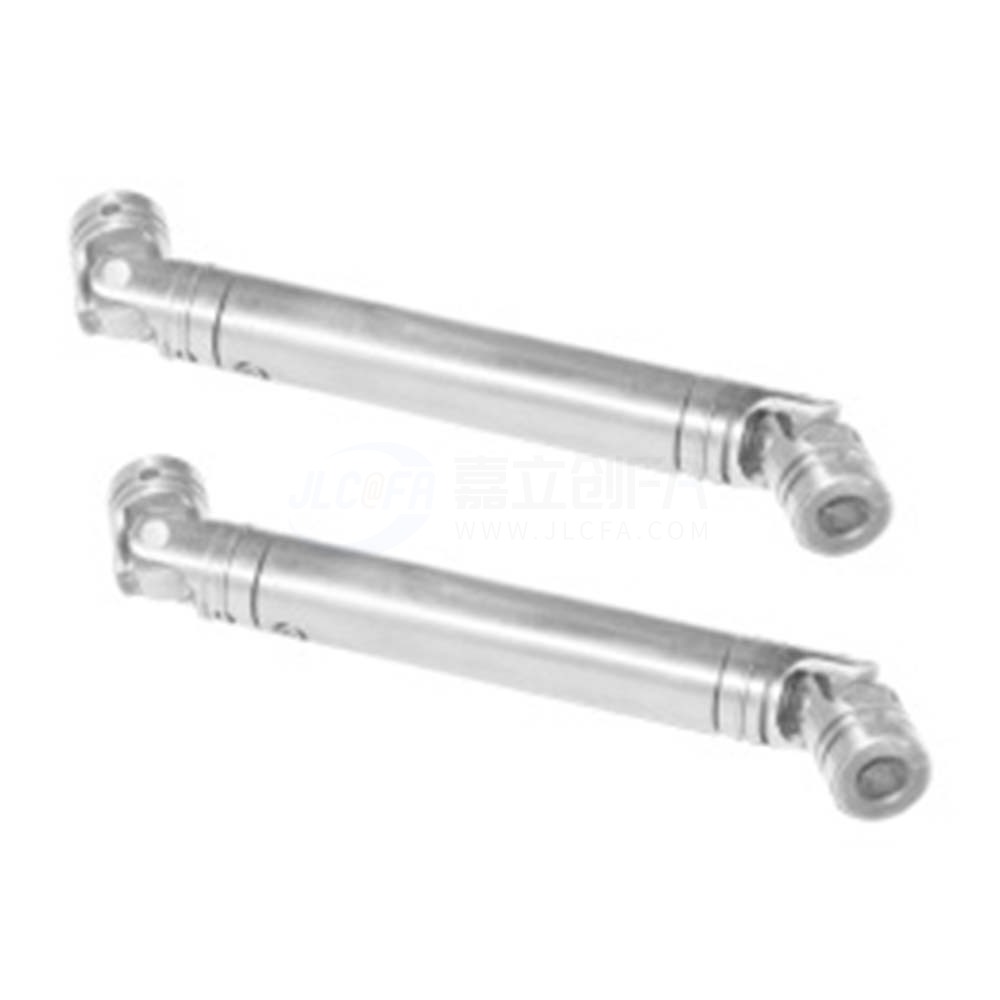

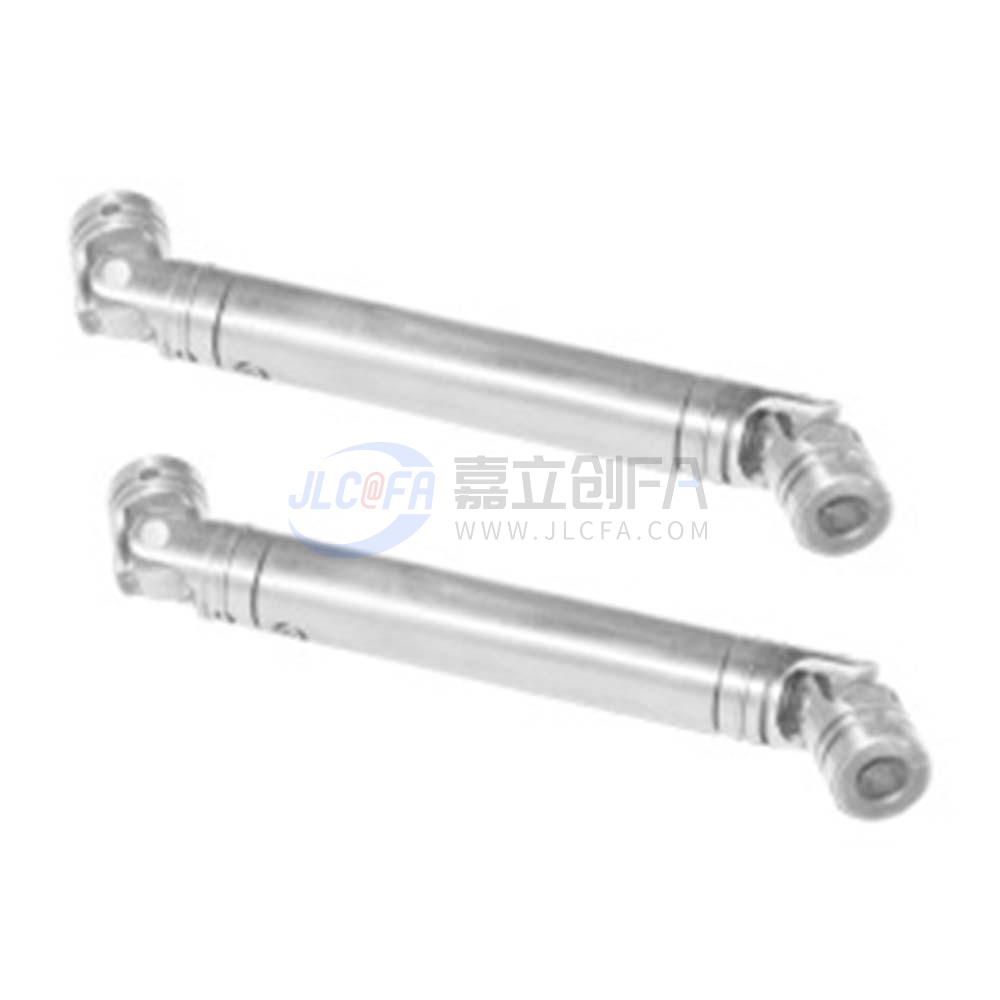

万向节 双节 伸缩型

万向接头联轴器可以使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。
最大的特点是：其结构有较大的角向补偿能力，结构紧凑，传动效率高。

特长：轴上无需加工销孔，仅加工键槽即可联接。

1. 确认夹紧螺栓已旋松，然后清除轴及联轴器轴孔部的灰尘、异物、油。
   接着，在轴中插入联轴器时，请注意不要使膜片承受压缩或拉伸等过大的应力。

2. 请使用夹具对联轴器左右轮毂的同心度进行高精度调整并固定。

3. 在旋松螺栓的状态下，使联轴器轴向滑动，确认其动作顺畅。
   接着，使联轴器旋转，确认其动作顺畅。




■校准调整
1.联轴器容许轴心偏差、传递旋转角度和扭矩，但轴心偏差超过容许值时，会发生振动或导致寿命急剧降低。请务必进行校准调整。
2.轴心偏差包括偏心（两轴心的平行误差）、偏角（两轴心的角度误差）、轴向振幅（轴的轴向移动）。
请对轴进行校准调整，确保轴心偏差在各产品的尺寸、性能表记载的容许值以下。
3.尺寸、性能表中记载的轴心偏差容许值是指偏心、偏角、轴向振幅其中之一单独发生时的情形。同时出现2个以上的轴心偏差时，相应的容许值分别减半。
4.轴心偏差不仅在组装至装置时发生，运行中的振动、热膨胀、轴承磨损等也是其发生的主因。因此，建议将轴心偏差设定为容许值的1/3以下。
