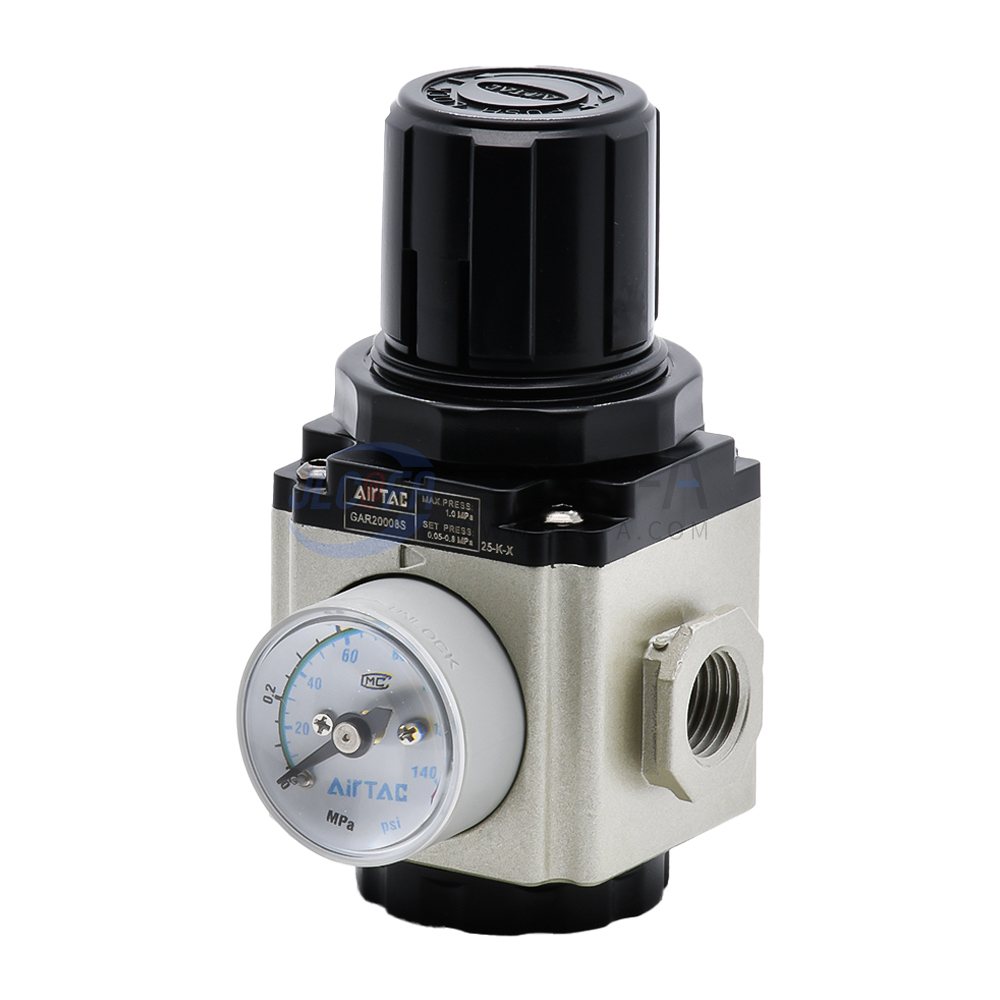

亚德客(AIRTAC) GA系列 调压阀
条件筛选
种类： 调压阀系列： GA系列品牌： 亚德客(AIRTAC)牙型代码： PT牙
产品型号
请先点击左侧选项
开始选型
- 产品简介
- 产品特点
- 订货引导
- 性能参数
- 产品尺寸
1
产品简介
GA系列调压阀对气源进行稳压，使气源压力处于恒定状态，可减小因气压突变对阀门或执行器等硬件的损伤。
2
产品特点
1、采用卡扣式圆形压力表，节省安装空间，表镜具放大功能，刻度清晰可辨；
2、压入式自锁机构，可防止调定压力受外界干扰而产生异动；
3、压力调节机构采用平衡式设计，压力调节更稳定，漂移量小，压力特性好；
4、除面板安装外，可另选固定支架安装；
5、除标准形式外，另有低压型可供选择（最高可调压力0.4MPa）。
3
订货引导
4
性能参数
| 型号 | GAR200-06 | GAR200-08 | GAR300-08 | GAR300-10 | GAR300-15 | GAR400-10 | GAR400-15 | GAR500-20 | GAR600-20 | GAR600-25 |
| 工作介质 | 空气 | |||||||||
| 接管口径[注1] | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/8 | PT1/2 | PT3/4 | PT3/4 | PT1 |
| 调压范围 | 0.05~0.9MPa(7~130psi) | |||||||||
| 最高使用压力 | 1.0MPa(145psi) | |||||||||
| 保证耐压力 | 1.5MPa(215psi) | |||||||||
| 使用温度范围 | -20~70°C | |||||||||
| 重量 | 170g | 300g | 570g | 580g | 1390g | |||||
| [注1]接管牙型有G牙、NPT牙可供选择。 | ||||||||||
压力特性
流量特性
5
产品尺寸
| 型号\符号 | A | AB | AC | B | BA | BB | BC | C | D | K | KA | KB | KC | P |
| GAR200-06 | 52.5 | 55 | 31 | 69 | 30 | 55.5 | 39 | 91 | M33x1.5 | 5.4 | 34 | 15.4 | 45 | 1/8" |
| GAR200-08 | 52.5 | 55 | 31 | 69 | 30 | 55.5 | 39 | 91 | M33x1.5 | 5.4 | 34 | 15.4 | 45 | 1/4" |
| GAR300-08 | 62.5 | 53 | 38 | 82.5 | 41 | 71.5 | 41.5 | 112 | M40x1.5 | 6.5 | 40 | 8 | 46 | 1/4" |
| GAR300-10 | 62.5 | 53 | 38 | 82.5 | 41 | 71.5 | 41.5 | 112 | M40x1.5 | 6.5 | 40 | 8 | 46 | 3/8" |
| GAR300-15 | 62.5 | 53 | 38 | 82.5 | 41 | 71.5 | 41.5 | 112 | M40x1.5 | 6.5 | 40 | 8 | 46 | 1/2" |
| GAR400-10 | 80 | 72 | 52 | 99 | 50 | 88 | 49 | 140.5 | M55x2.0 | 8.5 | 55 | 11 | 53 | 3/8" |
| GAR400-15 | 80 | 72 | 52 | 99 | 50 | 88 | 49 | 140.5 | M55x2.0 | 8.5 | 55 | 11 | 53 | 1/2" |
| GAR500-20 | 82 | 72 | 52 | 100 | 50 | 89 | 50 | 140.5 | M55x2.0 | 8.5 | 55 | 11 | 53 | 3/4" |
| GAR600-20 | 100 | 90 | 59 | 128 | 70 | 117 | 58 | 179.5 | M62x1.5 | 11 | 66 | 13 | 73.5 | 3/4" |
| GAR600-25 | 100 | 90 | 59 | 128 | 70 | 117 | 58 | 179.5 | M62x1.5 | 11 | 66 | 13 | 73.5 | 1" |
