定位销小头型球面型直杆型 P尺寸指定型

条件筛选

种类：定位销形状：小头型导入头部形状：球面型导入侧端面形状：无安装侧端面形状：直杆型肩部形状：无肩型尺寸选择： P尺寸指定型

产品型号

请先点击左侧选项开始选型

材质图拆分参数图

1 产品简介

定位销以工件孔作为定位基准，参与限制物体自由度的零件，控制物品在X 、Y 、Z 三个轴向的直线运动，和绕着X、 Y 、Z的旋转运动的六个自由运动度。

2 产品特点

特点1：定位销具有结构简单、对中性好、承载能力高、变载和冲击性能好等特点，但定位销对配合面的加工精度要求较高。

特点2：导入部为锥角形的标准类型。压入使用，可指定压入部公差：m6、p6、g6。

特点3：可选材质：铁制（SKS3）；不锈钢（SUS304、SUS440C或同等高硬度耐蚀钢），适用各种工件定位。

特点4：含有表面镀硬铬规格，有效保证表面硬度和防锈。

特点5：头部有圆型、三角型、六边型、对边切割型和多棱型可供选择，固定型价格便宜，自由指定型规格丰富。

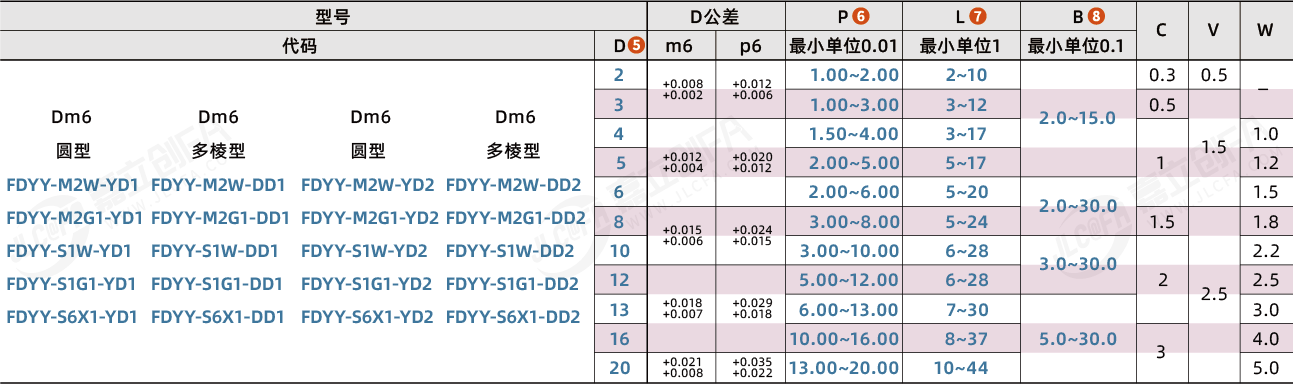

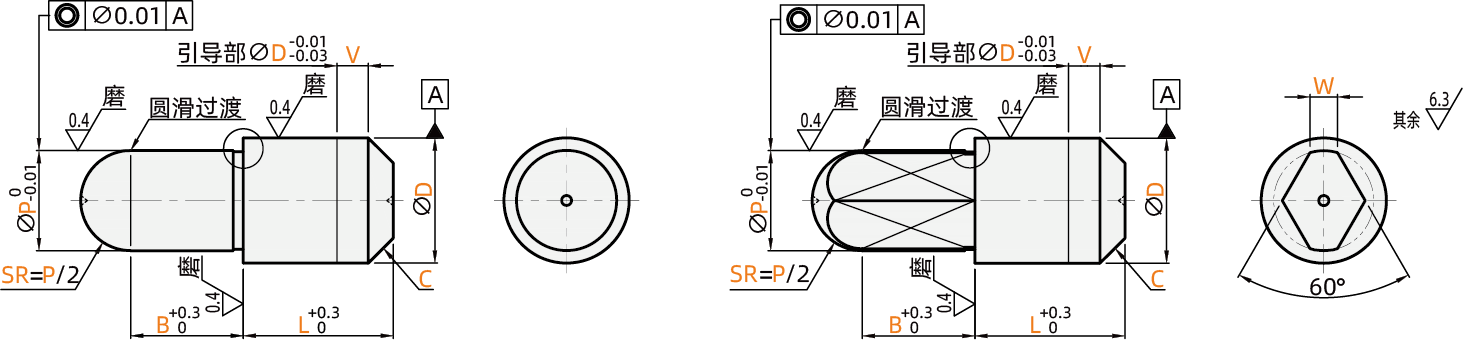

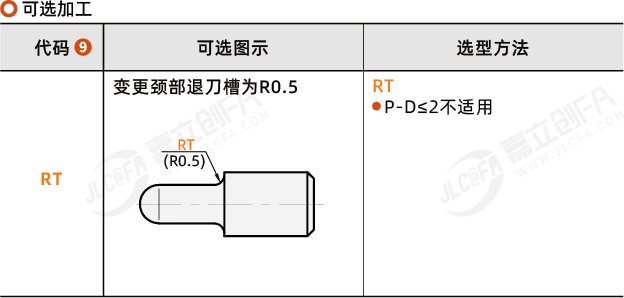

3 产品尺寸

注：SUS440C型的D部带有识别槽。

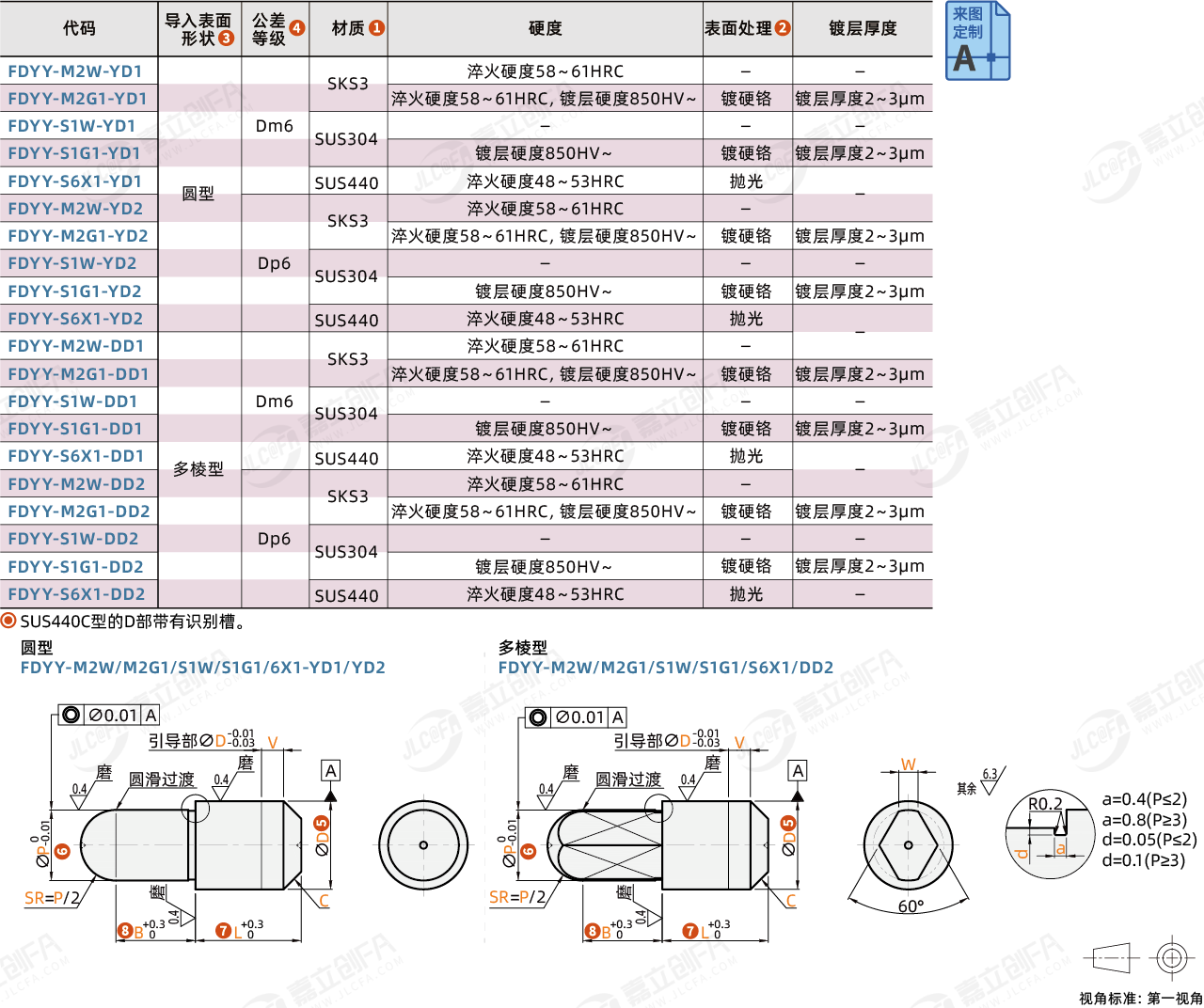

4 性能参数

代码	导入表面形状	公差等级	材质	硬度	表面处理	镀层厚度
代码	导入表面形状	公差等级	材质	硬度	表面处理	镀层厚度
FDYY-M2W-YD1	圆型	Dm6	SKS3	淬火硬度58～61HRC	—	—
FDYY-M2G1-YD1			SKS3	淬火硬度58～61HRC，镀层硬度850HV～	镀硬铬	镀层厚度2～3μm
FDYY-S1W-YD1			SUS304	—	—	—
FDYY-S1G1-YD1			SUS304	镀层硬度850HV～	镀硬铬	镀层厚度2～3μm
FDYY-S6X1-YD1			SUS440C	淬火硬度48～53HRC	抛光	—
FDYY-M2W-YD2		Dp6	SKS3	淬火硬度58～61HRC	—	—
FDYY-M2G1-YD2			SKS3	淬火硬度58～61HRC，镀层硬度850HV～	镀硬铬	镀层厚度2～3μm
FDYY-S1W-YD2			SUS304	—	—	—
FDYY-S1G1-YD2			SUS304	镀层硬度850HV～	镀硬铬	镀层厚度2～3μm
FDYY-S6X1-YD2			SUS440C	淬火硬度48～53HRC	抛光	—
FDYY-M2W-DD1	多棱型	Dm6	SKS3	淬火硬度58～61HRC	—	—
FDYY-M2G1-DD1			SKS3	淬火硬度58～61HRC，镀层硬度850HV～	镀硬铬	镀层厚度2～3μm
FDYY-S1W-DD1			SUS304	—	—	—
FDYY-S1G1-DD1			SUS304	镀层硬度850HV～	镀硬铬	镀层厚度2～3μm
FDYY-S6X1-DD1			SUS440C	淬火硬度48～53HRC	抛光	—
FDYY-M2W-DD2		Dp6	SKS3	淬火硬度58～61HRC	—	—
FDYY-M2G1-DD2			SKS3	淬火硬度58～61HRC，镀层硬度850HV～	镀硬铬	镀层厚度2～3μm
FDYY-S1W-DD2			SUS304	—	—	—
FDYY-S1G1-DD2			SUS304	镀层硬度850HV～	镀硬铬	镀层厚度2～3μm
FDYY-S6X1-DD2			SUS440C	淬火硬度48～53HRC	抛光	—

定位销 小头型 球面型 直杆型 P尺寸指定型
