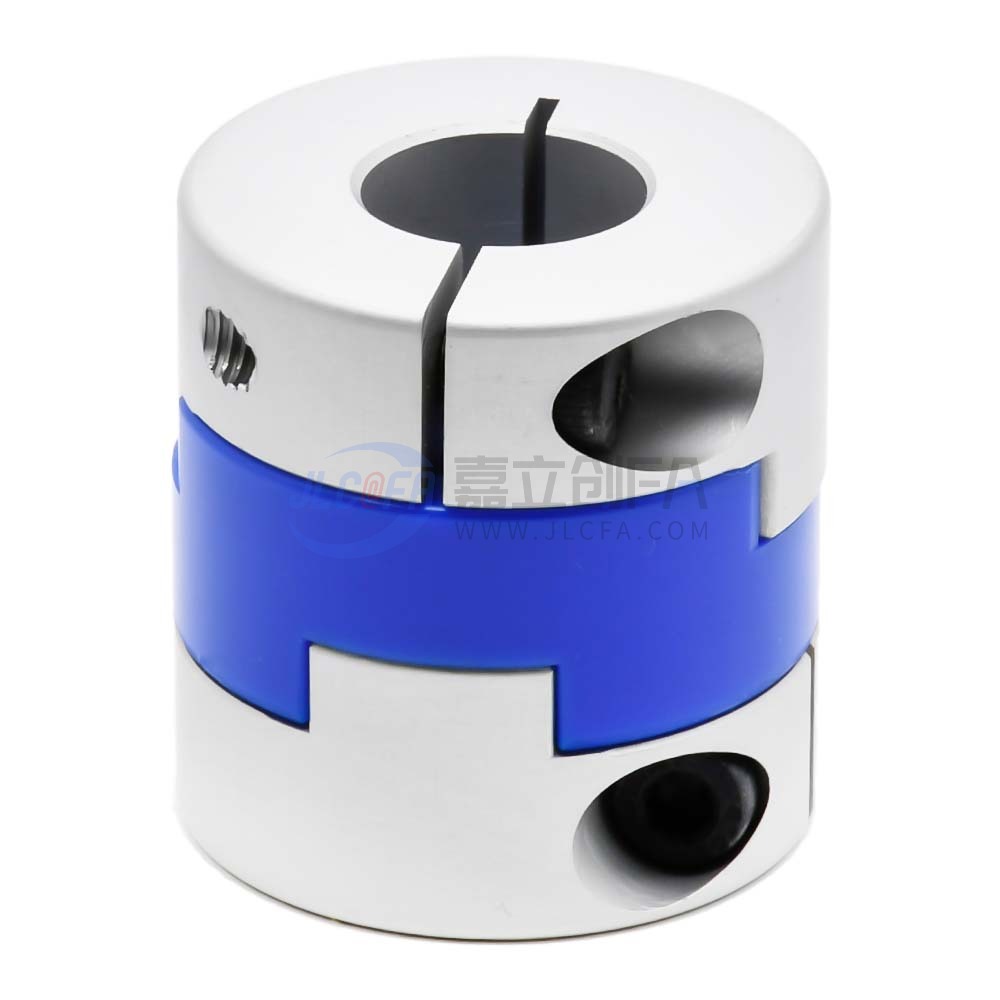

十字环式联轴器 铝合金/工程塑胶 螺钉夹紧短型
图片仅供参考
分享至

十字环式联轴器 铝合金/工程塑胶 螺钉夹紧短型

条件筛选
结构/功能: 十字环式短型轴锁紧方式: 螺钉夹紧型主体材质: 铝合金调整环材质: 工程塑胶
产品型号
CXJE -
【D(去填写>)】
-
【d(去填写>)】
-
【e(去填写>)】
重置
材质图 拆分 参数图


  • 产品简介
  • 产品特点
  • 使用方法
  • 使用案例
  • 注意事项
1 产品简介

【特长/特性】 轮毂和垫片之间的滑动允许较大的偏心和偏心。
- 不对中产生的轴负荷小,减轻轴的负担。
- 具有电绝缘性。
- 适用于零件供料器/运输设备等。

2 产品特点

【特长/特性】联轴器中间用十字滑块联接,可自由拆装。容许大的径向和角向偏差。高扭矩刚性和灵敏度。

3 使用方法
  1. 确认夹紧螺栓已旋松,然后清除轴及联轴器轴孔部的灰尘、异物、油。
    接着,在轴中插入联轴器时,请注意不要使膜片承受压缩或拉伸等过大的应力。

  2. 请使用夹具对联轴器左右轮毂的同心度进行高精度调整并固定。

  3. 在旋松螺栓的状态下,使联轴器轴向滑动,确认其动作顺畅。
    接着,使联轴器旋转,确认其动作顺畅。



4 使用案例



5 注意事项

■校准调整
1.联轴器容许轴心偏差、传递旋转角度和扭矩,但轴心偏差超过容许值时,会发生振动或导致寿命急剧降低。
请务必进行校准调整。
2.轴心偏差包括偏心(两轴心的平行误差)、偏角(两轴心的角度误差)、轴向振幅(轴的轴向移动)。
请对轴进行校准调整,确保轴心偏差在各产品的尺寸、性能表记载的容许值以下。
3.尺寸、性能表中记载的轴心偏差容许值是指偏心、偏角、轴向振幅其中之一单独发生时的情形。同时出现2个以上的轴心偏差时,相应的容许值分别减半。
4.轴心偏差不仅在组装至装置时发生,运行中的振动、热膨胀、轴承磨损等也是其发生的主因。因此,建议将轴心偏差设定为容许值的1/3以下。
