免键同步轮 L(9.525)
图片仅供参考
分享至

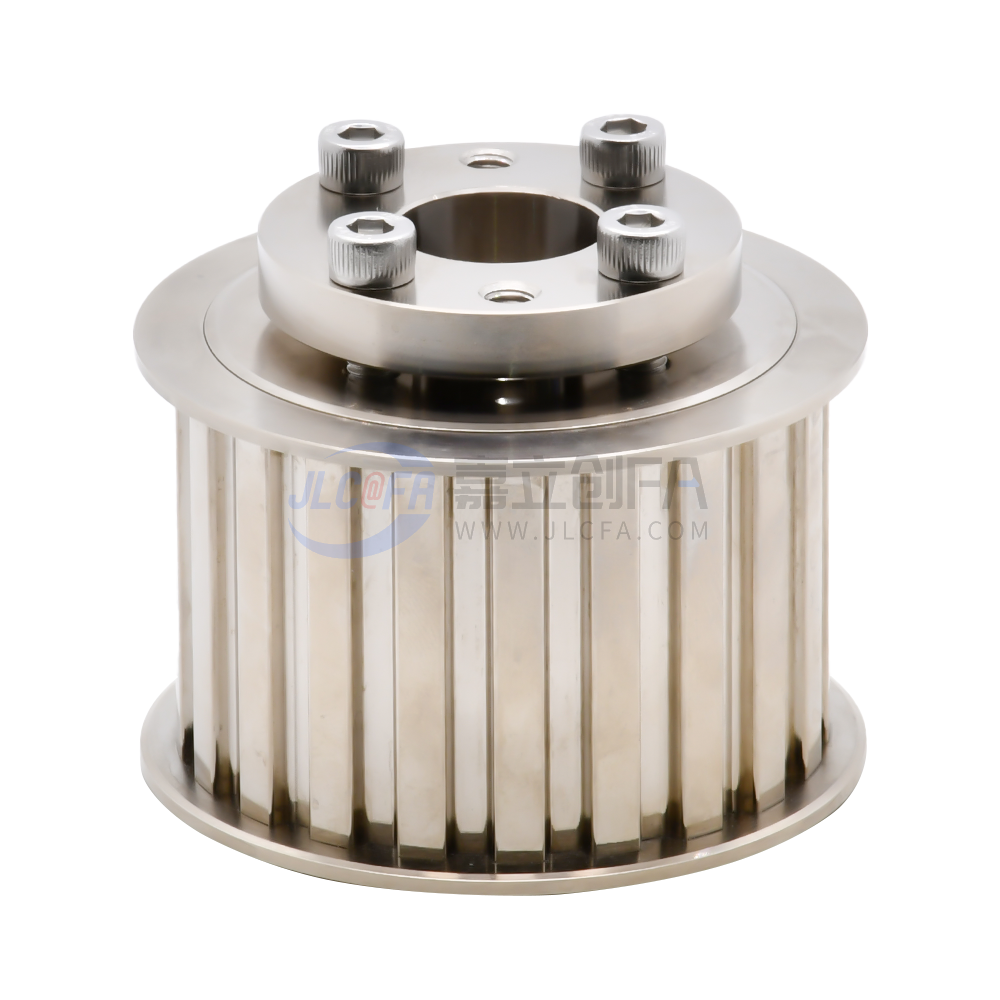

免键同步轮 L(9.525)

条件筛选
带轮槽型(齿距): L(9.525)定心功能:
产品型号
请先点击左侧选项 开始选型
  • 产品简介
  • 产品特点
  • 使用方法
  • 使用案例
  • 注意事项
1 产品简介

同步带和带轮传动综合了皮带传动、链传动、齿轮传动的优点,由一条内周表面设有等间距齿的同步带和具有相应齿的带轮所组成,运行时,通过带齿和带轮齿槽的啮合传递运动和动力,来实现传动和传送的作用。

同步带轮按齿槽形状可分为:

英制梯形齿(MXL、XXL、XL、L、H),符合标准:GB/T 11361及ISO 5294;

公制梯形齿(T5、T10),符合标准:GB/T 28774及ISO 17396;

高扭矩圆弧齿(S3M、S5M、S8M),符合标准:GB/T 24619及ISO 13050;


2 产品特点

特点1:传动准确,工作时无滑动,具有恒定的传动比;

特点2:传动平稳,具有缓冲和减振能力,噪声低;

特点3:传动效率高,适用于高扭矩传动和输送设计;

特点4:符合行业标准,维护保养方便,不需润滑,维护费用低;

特点5:有各种材质可以选择,适应各种运行环境;

特点6:完美把握设计及工艺细节,让客户选购更放心。;

特点7:无污染,可在不允许有污染和工作环境较为恶劣的场所下正常工作


3 使用方法

1.关掉电源,卸下防护罩,旋松马达的装配螺栓。移动马达使皮带足够松弛,不需要撬开就能取下皮带,千万不要把皮带撬下来。

2.取下旧皮带,检查是否有异常磨损可能就意味着传动装置的设计或保养上存在问题。

3.选择合适的皮带替换。

4.清洁皮带及皮带轮,应将抹布沾少许不易挥发的液体擦拭,皮带在安装使用前必须保持干燥。

5.检查皮带轮是否有异常磨损或裂纹,如果磨损过量,则必须更换带轮。

6.检查带轮是否成直线对称。皮带轮成直线对称于传动带特别是同步皮带传动装置的运转的至关重要的。

7.检查其余的传动装置部件,如轴承和轴套的对称,耐用性及润滑情况等。

8.在皮带轮上安装新的皮带,绝不要撬或用力过猛。

9.调紧传动装置的中心距,直至张力测量仪器测出皮带张力适当为止。用手转数圈主动轮,重测张力。

10.拧紧马达的装配螺栓,纠正扭矩,要确保所有传动装置部件均已拧紧。

11.起动装置并观察皮带性能,察看是否有异常振动,细听是否有异常噪音。


4 使用案例

同步带传动广泛应用于要求传动比准确的中、小功率传动中,如:汽车、化学纤维、纺织机械、烟草机械、造纸、印刷机械、化工、轻工、 食品、食品、机械、采矿、冶金、钢铁、机械、办公设备、医疗设备、通信设置 和各种精密机床和精密设备等

5 注意事项

●  轴孔、键槽等有时可能未进行表面处理;

●  挡边生产现有有冲压挡边和车制挡边两种工艺,随机发货,一般不影响您的使用;如您有特殊要求,请下单时作好备注或告知客服人员;
