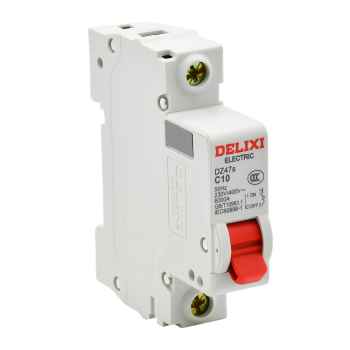

小型断路器 德力西 DZ47s系列 1P
图片仅供参考
小型断路器 德力西 DZ47s系列 1P
条件筛选:
种类: 小型断路器品牌: 德力西(DELIXI)系列: DZ47s系列极数: 1P分断能力: 6KA额定电压: AC230V/400V
参数选型:
额定电流
脱扣特性
产品选型:
代码
产品型号:
选购数量:
PCS
服务须知
SERVICE NOTICE
库存实时变化，优先下单者优先发货，具体以实际发货时间为准
- 品类齐全
- 优质低价
- 现货2h发
- 售后保障
- 自主产权3D建模平台设计赋能
小型断路器 德力西 DZ47s系列 1P
- 产品简介
- 产品特点
- 性能参数
- 订货引导
- 产品尺寸
1
产品简介
2
产品特点
产品特点
采用全球领先产品平台，产品性能更加稳定
全新附件，保护功能更加全面
全新外观设计，传承经典红色手柄
全系列一致的6kA分断能力，性能更加优越
增加1P＋N，3P＋N两种级数，规格更加全面
主要功能
短路保护
过载保护
隔离功能
主要特性
额定工作电压（V）：1P，1P＋N，2P：230AC；3P，3P＋N，4P：400AC
额定电流（A）：1-63
额定功率（Hz）：50／60
极数：1P，1P＋N，2P，3P，3P+N，4P
分断能力（k):6
3
性能参数
| DZ47s-微型断路器 | |||
| 产品名称 | DZ47s | ||
| 综合数据 | |||
| 符合标准 | GB10963.1 IEC/EN60898-1 | ||
| 符合认证 | CCC | ||
| 极数 | 1P,1P+N,2P,3P,3P+N,4P | ||
| 额定电流 | （A) | 1-63 | |
| 额定频率 | （Hz） | 50/60 | |
| 电气特性 | |||
| 额定工作电压Ue | 1P | （V） | 230/400AC |
| 1P+N | （V） | 230AC | |
| 2P,3P,3P+N,4P | （V） | 400AC | |
| 额定绝缘电压Ui | （V） | 250（相对地）/500（相对相） | |
| 最大工作电压UBmax | 1P,1P+N | （V） | 230AC |
| 2P,3P,4P,3P+N | （V） | 400AC | |
| 1P | （V） | 60DC | |
| 额定短路能力Icn | （kA） | 6 | |
| 额定冲击耐受电压Uimp(1.2/50) | （kV） | 4 | |
| 介电测试电压 | （KV） | 2kV（50/60Hz，1分钟） | |
| 隔离功能 | 具备 | ||
| 污染等级 | 2 | ||
| 使用类别 | A | ||
| 脱扣形式 | 热磁脱扣 | ||
| 热磁脱扣特性 | B型曲线(3ln~5ln) | ■ | |
| C型曲线(5ln~10ln) | ■ | ||
| D型曲线(10ln~14ln) | ■ | ||
| 电气及机械附件 | ■ | ||
| 机械特性 | |||
| 机械寿命 | 次 | 20000 | |
| 电气寿命 | 次 | 10000 | |
| 防护等级 | 安装于配电箱内 | IP40 | |
| 直接安装 | IP20 | ||
| 抗机械冲击 | 30g，3次冲击,持续时间11ms（无显著振动和冲击的地方） | ||
| 抗震动(IEC/EN 60068-2-6) | 无显著振动和冲击的地方 | ||
| 抗湿热性(IEC 60068-2) | 湿热 | ℃/RH | 2类，28次循环 |
| 温度55℃时，相对湿度90%~96% | |||
| 温度25℃时，相对湿度95%~100% | |||
| 基准环境温度 | ℃ | 30℃ | |
| 使用环境温度(日平均温度≤+35℃) | ℃ | -35℃~+70℃ | |
| 存储温度 | ℃ | -40℃~+85℃ | |
| 安装特性 | |||
| 接线端子形式 | U接线端子 | ||
| 最大接线能力 | 电流等级1-32（A）（mm2） | 25 | |
| 电流等级40-60（A）（mm2） | |||
| 电流等级63-125（A）（mm2） | |||
| 最大极限扭矩 | (N.m） | 电流等级63-125（A）：2.5 | |
| 工具 | 十字螺丝刀或者一字螺丝刀 | ||
| 安装 | 安装于标准DIN导轨(35mm) | ||
| 进线方式 | 上下均可进线 | ||
4
订货引导
5
产品尺寸
