膜片式联轴器 经济型膜片式 阳极氧化 螺钉夹紧型
图片仅供参考
分享至

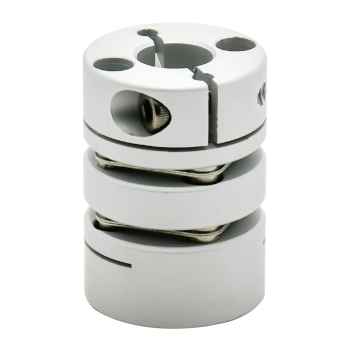

膜片式联轴器 经济型膜片式 阳极氧化 螺钉夹紧型

条件筛选
结构/功能: 经济型膜片式轴锁紧方式: 螺钉夹紧型主体材质: 铝合金表面处理: 阳极氧化
产品型号
请先点击左侧选项 开始选型
材质图 拆分 参数图



  • 产品简介
  • 产品特点
  • 使用方法
  • 注意事项
1 产品简介

膜片联轴器是由几组膜片(不锈钢薄板)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属强元件挠性联轴器。其特点为结构较紧凑,零背隙,强度高,使用寿命长,无旋转间隙,不受温度和油污影响,耐酸、耐碱防腐蚀。
适用马达类型:推荐用于伺服马达,步进马达和通用马达。





2 产品特点

特点1:高扭矩刚性和高灵敏度。

特点2:零回转间隙。

特点3:顺时针与逆时针回转特性完全相同。

特点4:不锈钢膜片补偿径向,角向和轴向偏差。


3 使用方法




4 注意事项

1.联轴器容许轴心偏差、传递旋转角度和扭矩,但轴心偏差超过容许值时,会发生振动或导致寿命急剧降低。
请务必进行校准调整。
2.轴心偏差包括偏心(两轴心的平行误差)、偏角(两轴心的角度误差)、轴向振幅(轴的轴向移动)。
请对轴进行校准调整,确保轴心偏差在各产品的尺寸、性能表记载的容许值以下。
3.尺寸、性能表中记载的轴心偏差容许值是指偏心、偏角、轴向振幅其中之一单独发生时的情形。同时出现2个以上的轴心偏差时,相应的容许值分别减半。
4.轴心偏差不仅在组装至装置时发生,运行中的振动、热膨胀、轴承磨损等也是其发生的主因。因此,建议将轴心偏差设定为容许值的1/3以下。
