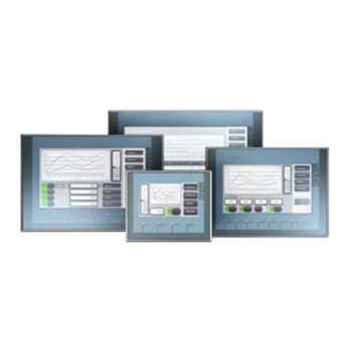

Name: 西门子(SIEMENS) 人机界面/触摸屏 KP系列 7寸 6AV2124-1GC01-0AX0
Brand: 西门子(SIEMENS)
SKU: 6AV2124-1GC01-0AX0

西门子(SIEMENS) 人机界面/触摸屏 KP系列 7寸 6AV2124-1GC01-0AX0

产品型号

6AV2124-1GC01-0AX0

复制

品牌西门子(SIEMENS)

厂订号 6AV21241GC010AX0

选购数量

含税总价 --

商品交期

-- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

产品简介
产品特点
性能参数
产品尺寸

1 产品简介

与西门子可编程逻辑控制器（PLC）和工业网络设备配合使用，可以实现用户与设备之间的互动界面，可进行参数设置、监视操作、故障诊断等任务。通过与西门子的SIMATIC WinCC HMI软件配套使用，可以方便地创建和编辑触摸屏界面，并提供高度可定制的功能。

2 产品特点

可靠性：采用西门子工业级设计和制造标准，具有稳定可靠的性能，适用于工业环境下的长期使用。
用户友好的界面：提供直观易用的软件界面，支持多点触控操作，使操作员能够轻松进行参数设置、监视操作和故障诊断。
高质量显示：采用彩色液晶显示屏，提供清晰、饱满的图像显示，支持丰富的图形功能和动画效果。
多种尺寸选择：提供不同尺寸的选择，包括4英寸、7英寸、9英寸和12英寸，适用不同应用场景的需要。
扩展性：支持多种通讯接口和扩展选择，可与西门子PLC和其他工业设备方便地进行连接和集成，实现系统级的自动化控制和监视。
可编程性：可以使用西门子SIMATIC WinCC HMI软件进行编程和定制，满足不同应用的特定需求，并支持脚本和宏命令的编写。
抗干扰能力：具有良好的抗干扰和抗电磁干扰能力，适用于工业环境下的稳定运行。

3 性能参数

型号		6AV2124-1DC01-0AX0	6AV2124-1GC01-0AX0	6AV2124-1JC01-0AX0	6AV2124-1MC01-0AX0
产品类型标志		KP400	KP700	KP900	KP1200
显示屏	规格	TFT显示器，LED背景灯，1600万色
	屏幕对角线	4.3英寸	7英寸	9英寸	12.1英寸
	屏幕尺寸	95x53.8	152.4x91.4	195x117	261.1x163.2
	分辨率	480x272(像素)	800×480(像素)	800x480(像素)	1280x800(像素)
	背光平均无故障时间	80000h( 可调节背景照明 )
操作方式	功能按键	8(LED指示灯)	24(LED指示灯)	26(LED指示灯)	34(LED指示灯 )
用户内存	用户存储	4MB	12MB	12MB	12MB
用户内存	闪存(RAM)	有	有	有	有
处理器		ARM	X86	X86	X86
输出类型	声音	蜂鸣器	扬声器	扬声器	扬声器
接口	RS485/RS422	1;RS422/485接口组合	1;RS422/485接口组合
	Rs422	1	1	1	1
	以太网口数量	1	1;2个端口(交换机)
	USB口	1xUSB2.0+1xUSB-Mini-B	2xUSB2.0+1xUSB-Mini-B
	SD卡插槽数	2	2	2	2
工业以太网	状态LED	-	2	2	2
工业以太网	端口数量	-	2	2	2
协议		PROFINET/PROFIBUS/MODBUS/MPI/TCP/IP/DHCP
电源	电压	19.2~28.8VDC	19.2~28.8VDC	19.2~28.8VDC	19.2~28.8VDC
	电流	0.13A	0.5A	0.75A	0.85A
	功率	3.1W	12W	18W	20W
防护等级	正面	IP65	IP65	IP65	IP65
防护等级	背面	IP20	IP20	IP20	IP20
规格	机械材料	塑料	铝材	铝材	铝材
	外形尺寸(mm)	152x188	308×204	362x230	454x289
	安装尺寸(mm)	135x171	281×177	338x206	434x269
	重量	0.8kg	2.2kg	2.7kg	4.4kg
	安装方式	横向安装；无外部通风时最大允许倾斜角度35°
环境要求(室内)	操作环境温度	0~50℃	0~50℃	0~50℃	0~50℃
	存储温度	-20~60℃	-20~60℃	-20~60℃	-20~60℃
	空气湿度	90%无凝露	90%无凝露	90%无凝露	90%无凝露
组态软件		TIAPortal(V11以上版本)	TIAPortal(V11以上版本)	TIAPortal(V11以上版本)	TIAPortal(V11以上版本)
许可、认证		CE,UL,KC	CE,UL,KC	CE,UL,KC	CE,UL,KC

4 产品尺寸
