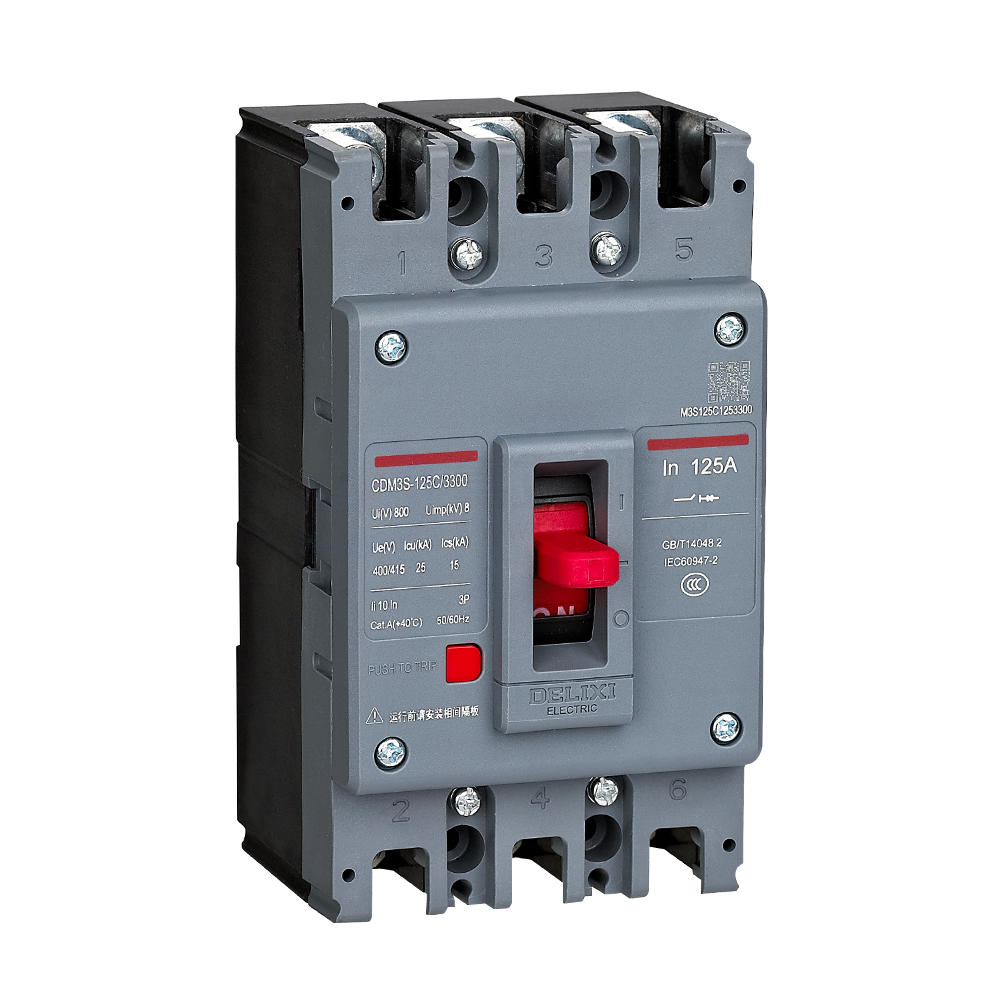

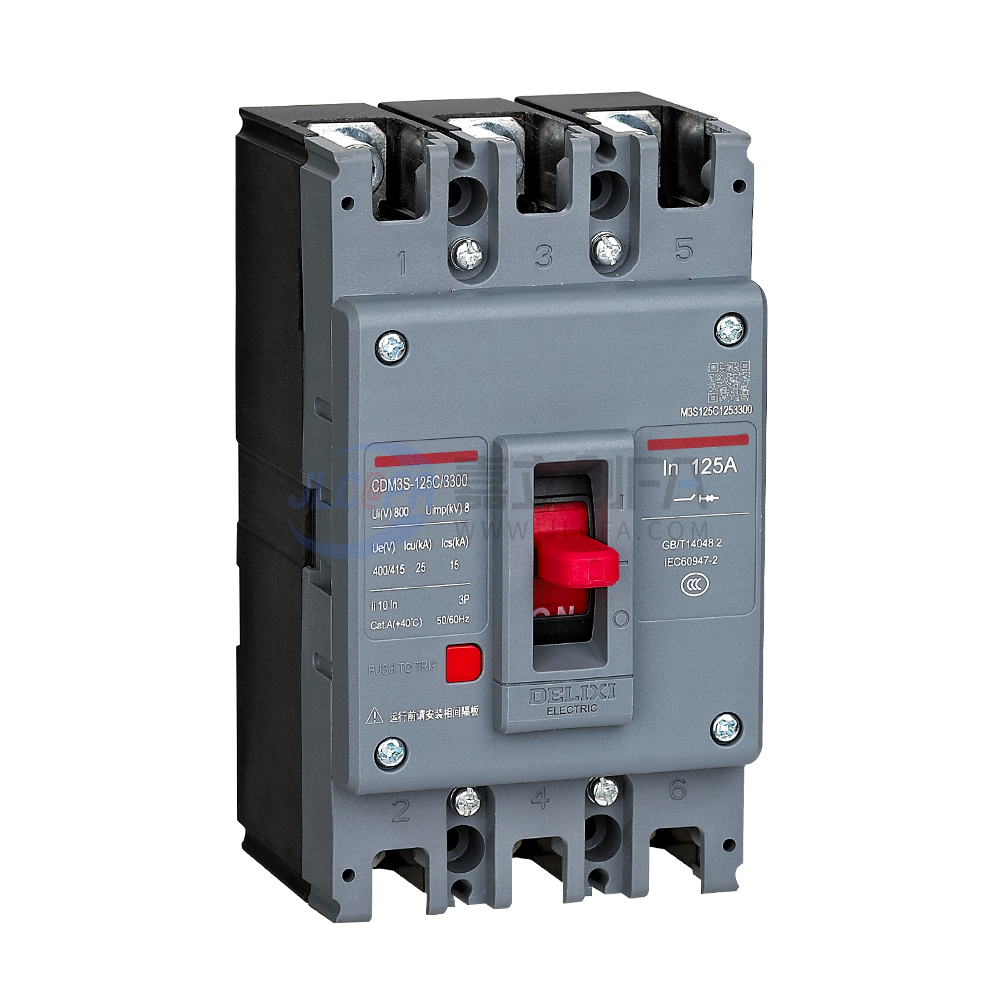

Name: 德力西DELIXI 塑壳断路器 CDM3S系列 CDM3S-125C/3300 125A新
Brand: 德力西(DELIXI)
SKU: CDM3S-125C/3300 125A新

德力西DELIXI 塑壳断路器 CDM3S系列 CDM3S-125C/3300 125A新

产品型号

CDM3S-125C/3300 125A新

复制

品牌德力西(DELIXI)

厂订号 M3S125CX1253300

产品包装

盒装数： 1

装箱数： 24

选购数量

含税总价 --

商品交期

-- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

文件名	文件大小	操作

共 0 条

前往

页

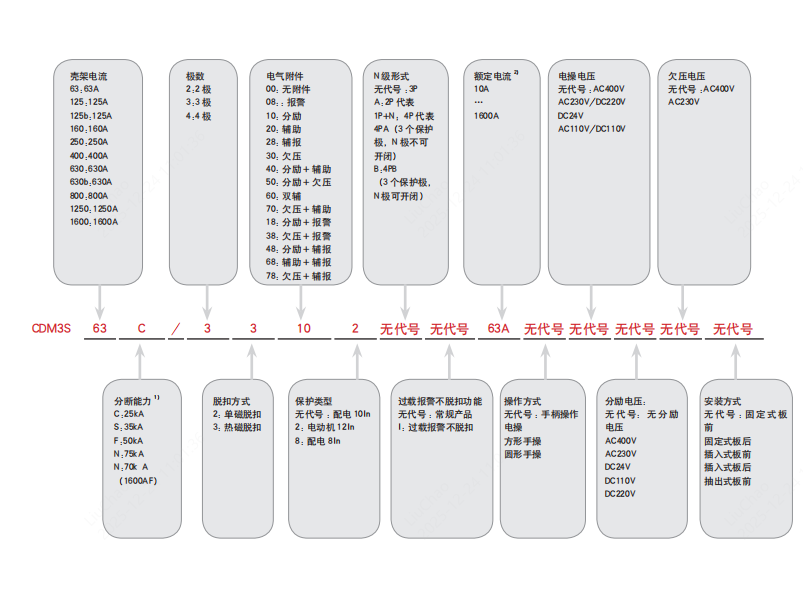

订货引导
性能参数

1 订货引导

2 性能参数

CDM3S-塑壳断路器
技术参数
壳架电流		CDM3S-63			CDM3S-125
额定工作电压Ue（V）50/60Hz		230/240/400/415			230/240/400/415
额定电流In（A）		10/16/20/25/32/40/50/63			10/16/20/25/32/40/50/63/80/100/125
额定绝缘电压Ui（V）		800			800
额定冲击耐受电压Uimp（kV）		8			8
极数（1P+N，2P，3P，4PA，4PB）		2/3/4	3/4		2/3/4	3/4
短路分断能力级别		C	S	F	C	S	F
极限分断能力 Icu（kA）	AC 230/240V（1P+N，2P）	36	-	-	36	-	-
	AC 400/415V（2P/3P/4P）	25	35	50	25	35	50
	AC 500V（3P/4P）	-	-	-	-	-	-
	AC 690V（3P/4P）	-	-	-	-	-	-
运行分断能力 Ics（kA）	AC 230/240V（1P+N，2P）	25	-	-	25	-	-
	AC 400/415V（2P/3P/4P）	15	21	36	15	21	36
	AC 500V（3P/4P）	-	-	-	-	-	-
	AC 690V（3P/4P）	-	-	-	-	-	-
机械寿命（次）	机械有维护	40000			40000
	机械无维护	20000			20000
电气寿命（次）	AC 415V	10000			10000
保护类型	配电保护（8/10In）（2P无8In）	■ 40A以下产品按400A			■ 40A以下产品按400A
	电动机启动保护（12In）（2P无）	■ 40A以下产品按400A			■ 40A以下产品按400A
脱扣方式	热磁脱扣	■			■
	单磁脱扣	■			■
接线方式	固定式板前接线	■			■
	固定式板后接线（2P 无）	■			■
	插入式板前接线（2P 无）	■			■
	插入式板后接线（2P 无）	■			■
	抽出式板后接线（2P 无）	-			-
安装方式	螺钉 / 螺母安装（8-12mm）（标配）	■			■
	自攻螺钉安装（选配）	■			■
	导轨安装（TH35）（选配）	■			■
产品附件（可选配）	欠压脱扣器	■			■
	分励脱扣器	■			■
	报警触头	■			■
	辅报	■			■
	辅助触头	■			■
	电动操作机构CD2（2P无）	■			■
	手操（2P无）	■			-
	加长手柄（2P无）	-			■
产品附件（产品标配）	相间隔板（标配）	■			■
衍生功能	过载报警不脱扣（2P无）	-			-
隔离功能		■			■
选择性类别		A类			A类
认证		CCC/CE			CCC/CE
外形尺寸（mm）	宽（2P/3P/4P）	56/75/100		77/102	56/75/100		77/102
	高	132		132	132		132
	深	66		78.5	68（2P）/66		78.5
注： * 4PA：N 极不安装过电流脱扣元件，N 极始终接通，不与其他三极一起合分 * 4PB：N 极不安装过电流脱扣元件，N 极始终与其他三极一起合分（N 极先合后分）
