- 性能参数
- 订货引导
- 产品尺寸
1
性能参数

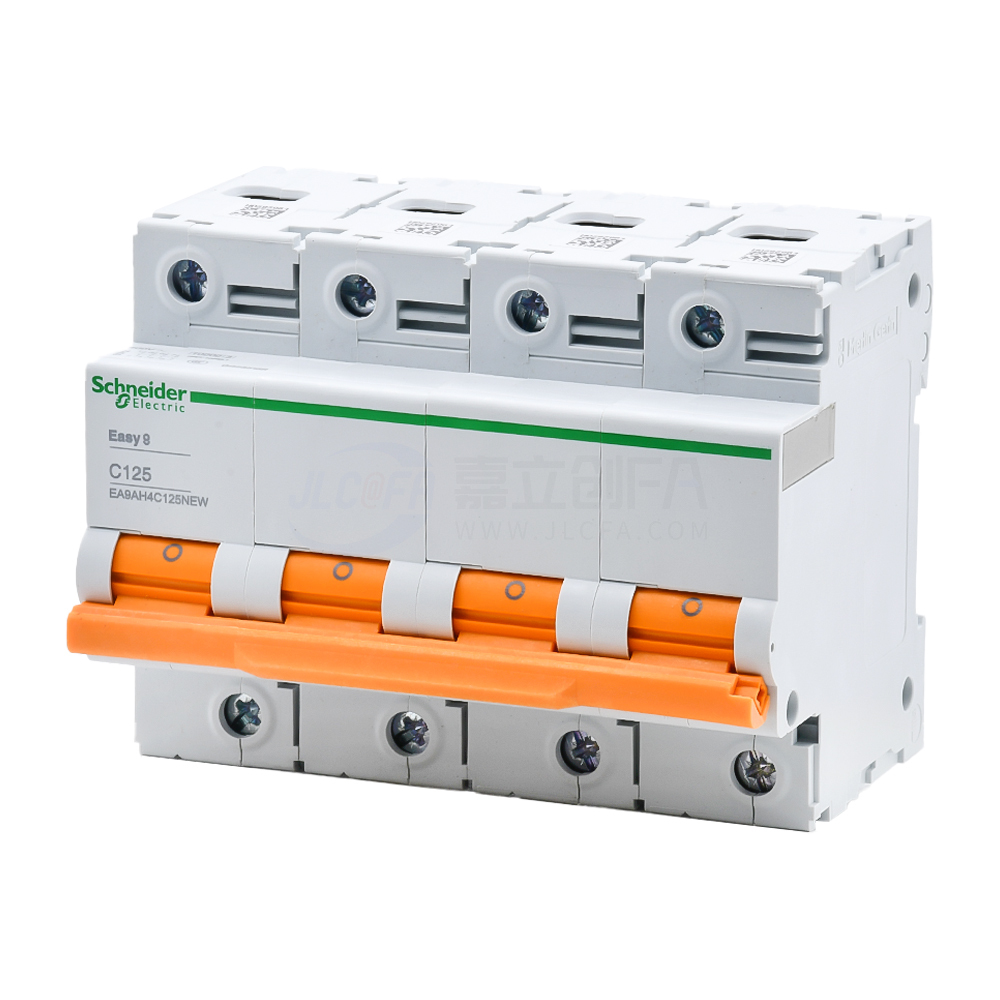

| EA9AH-微型断路器 | |
| 符合标准 | GB/T 10963 / IEC 60898 |
| 额定电压 | 230/400VAC |
| 额定电流 | 63-125A |
| 分断能力 | 10000A |
| 脱扣特性 | C（5-10）In，D（0-14）In |
| 极数 | 1P-4P |
| 限流等级 | 3 |
| 快速分断功能 | 有 |
| 最大工作电压 | 440VAC |
| 额定绝缘电压 | 500V |
| 冲击耐受电压 | 6kV |
| 电气寿命 | 63A，10000次 |
| 80-125A，5000次 | |
| 机械寿命 | 20,000次 |
| 使用环境温度 | -30℃至+70℃ |
| 存储环境温度 | -40℃至+80℃ |
| 接线 | 软线：1.5~35mm2 |
| 硬线：1~50mm2 | |
| 污染等级 | 3级（可以用于工业环境） |
| 防护等级 | 在开放场合：IP20 |
| 安装于Pragma或Prisma配电柜中：IP40 | |
| 拧紧力矩 | 3.5N.m |
| 重量 | 1P：205 |
| 2P：410 | |
| 3P：615 | |
| 4P：820 | |
| 认证 | 获得CCC认证证书 |
2
订货引导
3
产品尺寸
