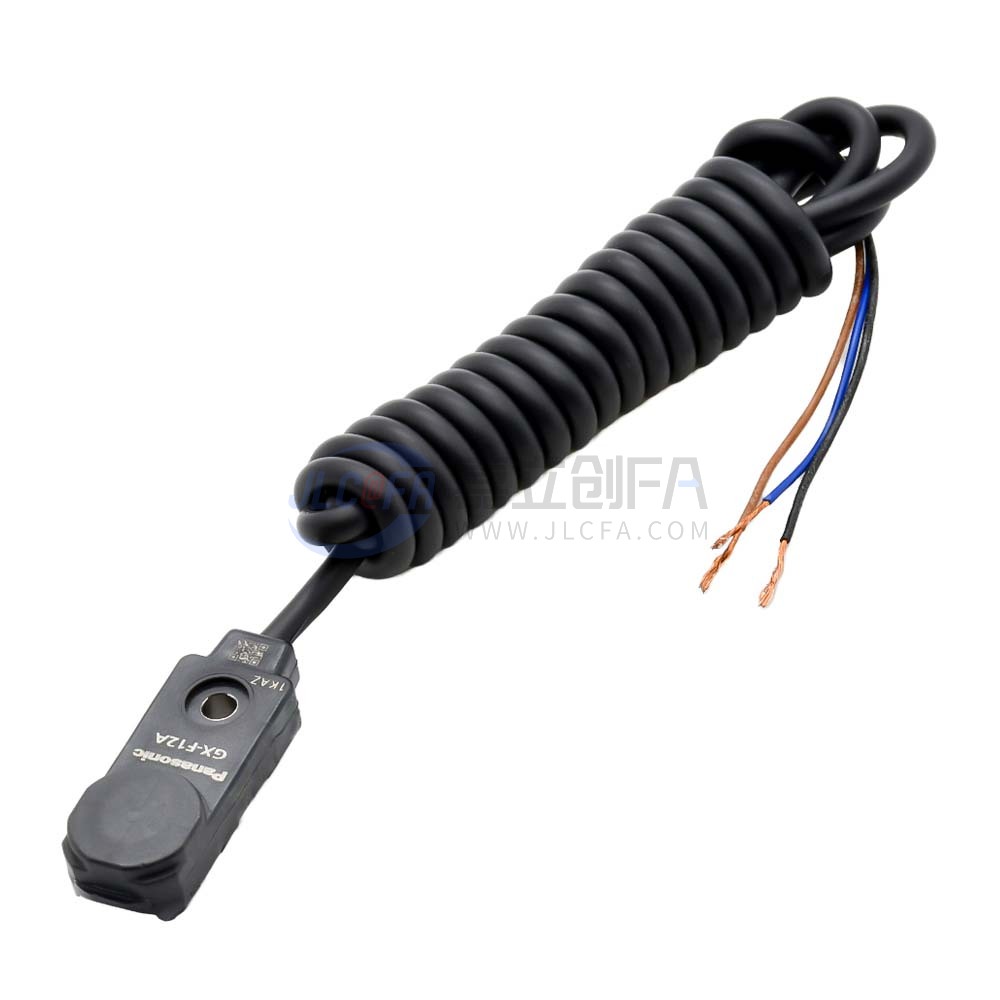

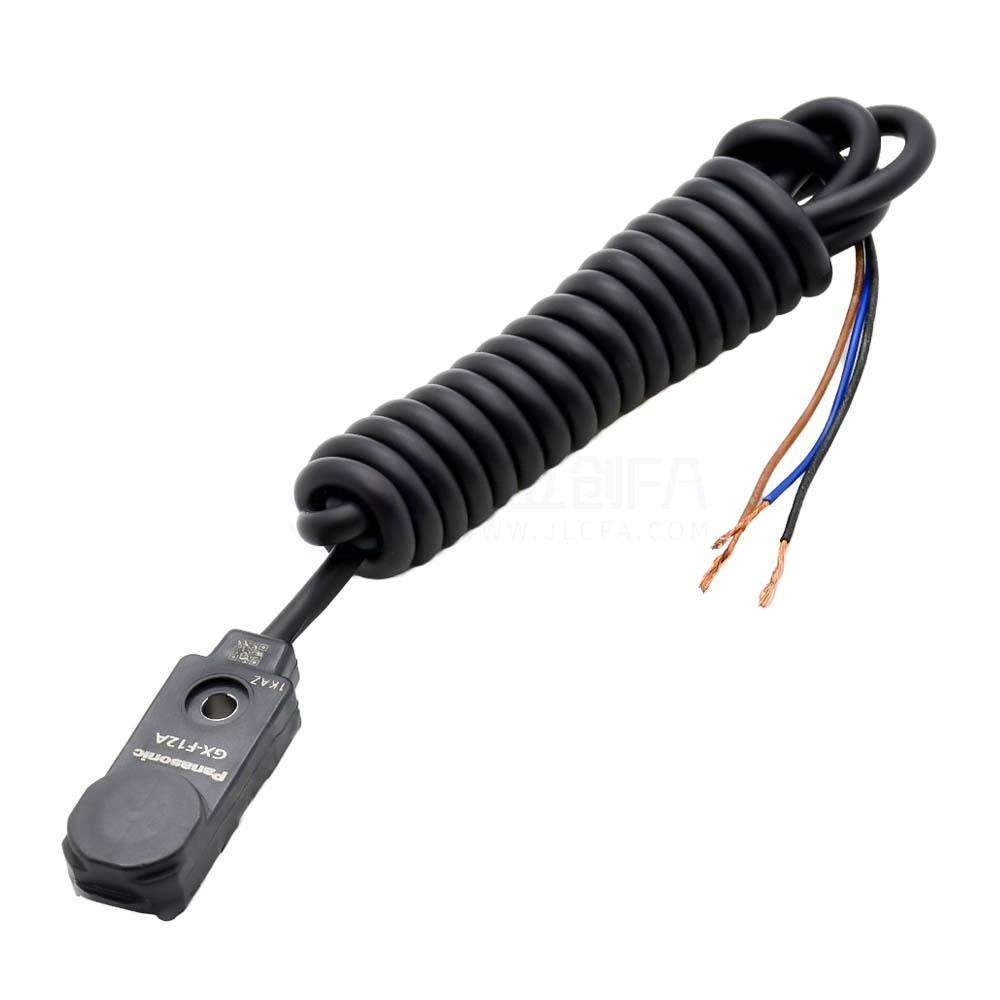

松下(Panasonic) 接近传感器 GX-FH系列 电感式 方形 GX-F12A

型号

正面检测

GX-F8A(I)

GX-F8B(I)

GX-F8A(I)-P

GX-F8B(I)-P

顶端检测

GX-H8A(I)

GX-H8B(I)

 GX-H8A(I)-P

GX-H8B(I)-P

最大工作距离(注3)

2.5mm±8%

稳定检测范围(注3)

0-2.1mm

标准检测物体

铁板15×15xt1mm

应差

工作距离的20%以下(使用标准检测物体)

重复精度

检测轴轴向、与检测轴垂直方向:0.04mm以下

电源电压

12-24v Dc1%脉动P-P10%以下

消耗电流

15mA以下

输出

NPN开路集电极品体管
·最大流入电流:10omA
·外加电压: 30v DC以下(输出和OV之间)·剩余电压:1V以下(流入电流为100mA时)0.4V以下(流入电流为16mA时)

PNP开路集电极品体管
·最大谅电流:100mA
·外加电压:30v DC以下(输出和+V之间)
·利余电:1V以下(电流为100mA时)
0.4V以下(源电流为16mA时)

输出动作

接近时ON

离开时ON

接近时ON

 离开时ON

最大反应频率

500Hz

工作状态指示灯

橙色LED(输出ON时亮起)

环
境
性
能

保护构造

IP68(IEC)、IP6Bg(JEM)(规格的内容请参阅P.1459)(注4)(注5)

使用环境温度

-25-+70℃、存储时:-40- +85℃

使用环境湿度

35-85%RH、存储时:35-95%RH

耐电压

AC1,0oOV1分钟﹐所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间，50MQ以上，基于DC500V的高阻表

耐振动

频率10~50OHz双振幅3mm(MAx.20G)×,Y和Z方向各2小时

酎冲击

频率10,000m/s²(约1,000G)×,Y和Z方向各3次

检测距离
的变动

温度特性

使用环境温度范围内，+23℃时检测距离的±8%以内

电压特性

使用电源电压的-10%~+15%波动时，±2%以内

材质

本体:PBT，指示灯部:聚酯

电缆

截面积为0.15mm”的3芯酎油·酎冷热橡皮电缆，长1m

电缆延长

截面积为0.3mm以上的电缆全长可延长至100m

本体重量

约15g

型号

正面检测

GX-F12A(I)

GX-F12B(I)

GX-F12A(I)-P

GX-F12B(I)-P

顶端检测

GX-H12A(I)

GX-H12B(I)

 GX-H12A(I)-P

GX-H12B(I)-P

最大工作距离(注3)

4.0mm±8％

稳定检测范围(注3)

 0～3.3mm

标准检测物体

 铁板20×20×t1mm

应差

工作距离的20%以下(使用标准检测物体)

重复精度

检测轴轴向、与检测轴垂直方向:0.04mm以下

电源电压

 12～24V DC
－15％　脉动P-P10％以下

消耗电流

15mA以下

输出

NPN开路集电极品体管
·最大流入电流:100mA
·外加电压: 30v DC以下(输出和OV之间)·剩余电压:1V以下(流入电流为100mA时)0.4V以下(流入电流为16mA时)

PNP开路集电极品体管
·最大谅电流:100mA
·外加电压:30v DC以下(输出和+V之间)
·利余电:1V以下(电流为100mA时)
0.4V以下(源电流为16mA时)

输出动作

接近时ON

离开时ON

接近时ON

 离开时ON

最大反应频率

500Hz

工作状态指示灯

橙色LED(输出ON时亮起)

环
境
性
能

保护构造

IP68(IEC)、IP6Bg(JEM)(规格的内容请参阅P.1459)(注4)(注5)

使用环境温度

-25-+70℃、存储时:-40- +85℃

使用环境湿度

35-85%RH、存储时:35-95%RH

耐电压

AC1,0oOV1分钟﹐所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表

耐振动

频率10~500Hz双振幅3mm(MAx.20G)×,Y和Z方向各2小时

酎冲击

频率10,000m/s²(约1,000G)×,Y和Z方向各3次

检测距离
的变动

温度特性

使用环境温度范围内，+23'℃时检测距离的±8%以内

电压特性

使用电源电压的-10%~+15%波动时，±2%以内

材质

本体:PBT，指示灯部:聚酯

电缆

截面积为0.15mm²的3芯酎油·酎冷热橡皮电缆，长1m

电缆延长

截面积为0.3mm²以上的电缆全长可延长至100m

本体重量

正面检测型 ：约15g，顶端检测型 ：约20g

长距离

长距离

型号

正面检测

GX-F15A(I)

GX-F15B(I)

GX-FL15A(I)

GX-FL15B(I)

GX-F15A(I)-P

GX-F15B(I)-P

GX-FL15A(I)-P

GX-FL15B(I)-P

顶端检测

GX-H15A(I)

GX-H15B(I)

GX-HL15A(I)

GX-HL15B(I)

 GX-H15A(I)-P

GX-H15B(I)-P

GX-HL15A(I)-P

GX-HL15B(I)-P

最大工作距离(注3)

5.0mm±8％

8.0mm±8％

5.0mm±8％

8.0mm±8％

稳定检测范围(注3)

 0～4.2mm

 0～6.7mm

 0～4.2mm

 0～6.7mm

标准检测物体

铁板20×20×t1mm

铁板30×30×t1mm

铁板20×20×t1mm

铁板30×30×t1mm

应差

工作距离的20%以下(使用标准检测物体)

重复精度

检测轴轴向、与检测轴垂直方向:0.04mm以下

电源电压

12～24V DC
－10％~+15％　脉动P-P10％以下

消耗电流

15mA以下

输出

NPN开路集电极品体管
·最大流入电流:100mA
·外加电压: 30v DC以下(输出和OV之间)·剩余电压:1V以下(流入电流为100mA时)0.4V以下(流入电流为16mA时)

PNP开路集电极品体管
·最大谅电流:100mA
·外加电压:30v DC以下(输出和+V之间)
·利余电:1V以下(电流为100mA时)
0.4V以下(源电流为16mA时)

输出动作

接近时ON

离开时ON

接近时ON

 离开时ON

接近时ON

离开时ON

接近时ON

 离开时ON

最大反应频率

250Hz

150Hz

250Hz

150Hz

工作状态指示灯

橙色LED(输出ON时亮起)

环
境
性
能

保护构造

IP68(IEC)、IP6Bg(JEM)(规格的内容请参阅P.1459)(注4)(注5)

使用环境温度

-25-+70℃、存储时:-40- +85℃

使用环境湿度

35-85%RH、存储时:35-95%RH

耐电压

AC1,000V1分钟﹐所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表

耐振动

频率10~500Hz双振幅3mm(MAx.20G)×,Y和Z方向各2小时

酎冲击

频率10,000m/s²(约1,000G)×,Y和Z方向各3次

检测距离
的变动

温度特性

使用环境温度范围内，+23'℃时检测距离的±8%以内

电压特性

使用电源电压的-10%~+15%波动时，±2%以内

材质

本体:PBT，指示灯部:聚酯

电缆

截面积为0.15mm²的3芯酎油·酎冷热橡皮电缆，长1m

电缆延长

截面积为0.3mm²以上的电缆全长可延长至100m

本体重量

正面检测型 ：约15g，顶端检测型 ：约20g
