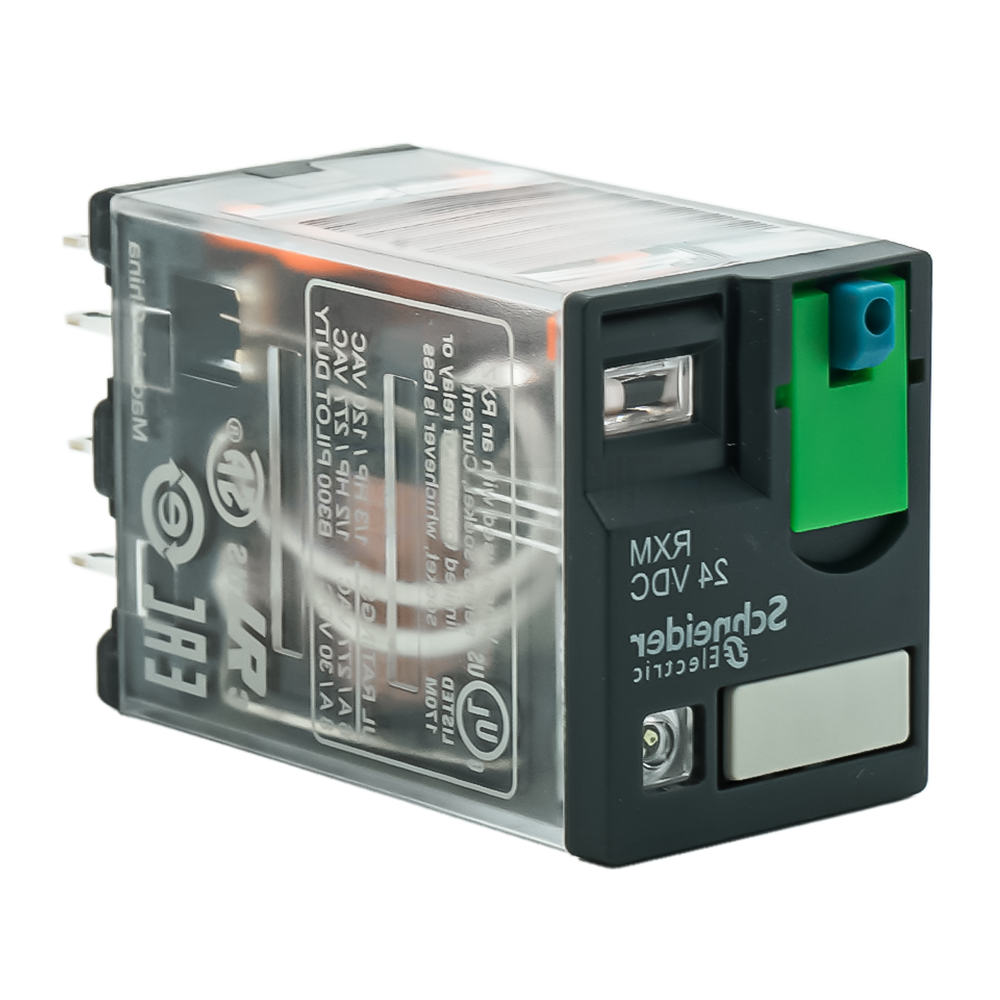

施耐德(Schneider) 中间继电器 RXM·A
图片仅供参考
分享至
施耐德(Schneider) 中间继电器 RXM·A
产品型号
RXM3AB1BD
复制
品牌 施耐德(Schneider)
已选属性 类型:大电流型 | 强制功能:有 | 触点类型:3NO+3NC | 动作指示灯:无 | 线圈电压:24VDC | 额定电流:10A | 种类:中间继电器 | 系列:RXM·A
选购数量
商品总价 --
商品交期 -- (付款锁库存)

实际发货以付款成功次日算起,不含周日与法定节假日

必选配件
材质图 拆分 参数图

  • 产品简介
  • 产品特点
  • 性能参数
  • 订货引导
  • 产品尺寸
1 产品简介

通用型继电器 施耐德 RXM·A系列 大电流型

2 产品特点

优势

  • 全新的外观设计

  • 紧凑的外形设计使得Zelio系列可以在尺寸有限的电气控制柜里实现最多的功能

  • 应用便利,无需任何调整即可进行标准安装,现有设备集成继电器功能也非常方便


应用

  • 目标市场

  • 工业机械控制柜

  • 配电盘柜

  • 暖通空调设备


典型应用

  • 输入/输出电压和电流的适配和转换

  • 做为PLC的辅助,进行一些自动化系统中的信号处理


产品介绍

  • 继电器:2C/O(12A),3C/O(10A),4C/O(6A)及镀金触点4C/O(3A)

  • 三种类型插座:优化型、混合式和分离式

  • 保护模块(二极管、RC电路或可变电阻)。所有这些模块可通用于除优化型外的所有插座

  • 用于所有插座的金属保护夹子(优化型除外)

  • 用于所有插座的塑料保护夹子(优化型除外)

  • 2极横联片可用于分离式插座,可简化公共点的跨接

  • 标签(安装于插座,RXZE2M114及优化型除外


继电器说明

  • 测试按钮,用于手动瞬时改变触点状态(绿色:...,红色:~)

  • 继电器状态机械指示窗

  • 可拆卸锁定门,能强制保持待测试或待维护的触点。工作期间这个锁定门必须处于关闭位置4继电器状态LED指示器(取决于型号)

  • 可拆卸标签(安装于继电器本体)

  • 导轨安装附件或面板安装附件的固定槽

  • 继电器引脚

  • 齿状表面,方便插拔

  • 面板安装附件

  • 导轨安装附件

3 性能参数
RXM·A-中间继电器
一般特性
符合标准IEC/EN61810-1,UL508,CSAC22-2no14
产品认证UL,CSA,CE,RoHS,GOST,Lloyd
环境温度储存-40...+85℃
工作-40...+55℃
抗振动工作中3g,±1mm(10…150Hz),10cycles
符合IEC/EN60068-2-6非工作中5g,±1mm(10…150Hz),10cycles
保护等级符合IEC/EN60529IP40IP40
抗冲击打开10g(11ms)
符合IEC/EN60068-2-27闭合30g(11ms)
保护类别RTI
安装位置任意
绝缘特性
额定绝缘电压(Ui)V250(IEC),300(UL,CSA)
额定耐冲击电压(Uimp)kV4(1.2/50ms)RXM2/3;2.5(1.2/50ms)RXM4
耐压强度(rms电压)在线圈和触点之间交流V2000
在电极之间交流V2000
在触点之间交流V1300
触点特性
继电器类型RXM2ABpppRXM3AB···RXM4AB···RXM4GB···
触点数目与类型2C/O3C/O4C/O4C/O
触点材料AgNiAgAu
常规热电流(Ith)环境A121063
温度≤55℃
AC-1和DC-1时的额定工作电流符合IEC N/OA121062
N/OA6531
符合UL121063
最大工作频率(次/小时)空载18000
加载1200
开关电压最大V250VAC/DC
断开容量最小mA10mAon17V2mAon5V
最大VA300025001500750
利用系数20%
机械寿命(单位:百万次)10
电气寿命电阻负载0.1
线圈特性
平均功耗交流(60Hz)VA1.2
直流W1.1
压降阈值交流≥0.15Uc
直流直流≥0.1Uc
工作时间线圈通电和常开触点接通之间交流ms20
(响应时间)直流ms20
线圈断电和常闭触点接通之间交流ms20
直流ms20
控制电路电压UcV122448110120125220230240
继电器控制电压代码JDBDEDFD-GDMD--
DC在20℃±10%时的平均电阻Ω160650260011000-14200014000--
极限工作电压最小V9.619.238.488-100176--
最大V13.226.452.8121-138242-
继电器控制电压代码-B7E7-F7--P7U7
AC在20℃±15%时的平均电阻Ω-180770-4430--1500015000
极限工作电压最小V-19.238.4-96--184192
最大V-26.452.8-132--253264


4 订货引导
5 产品尺寸

请先选择型号
