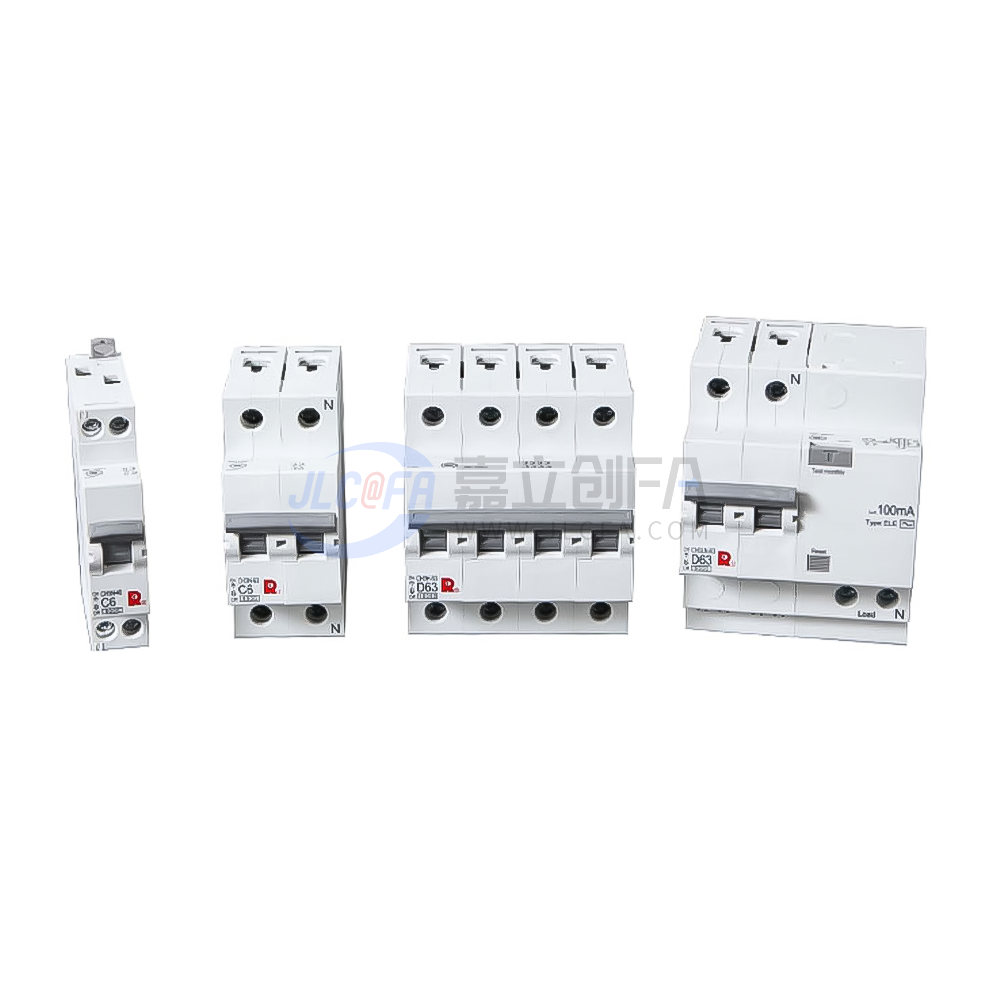

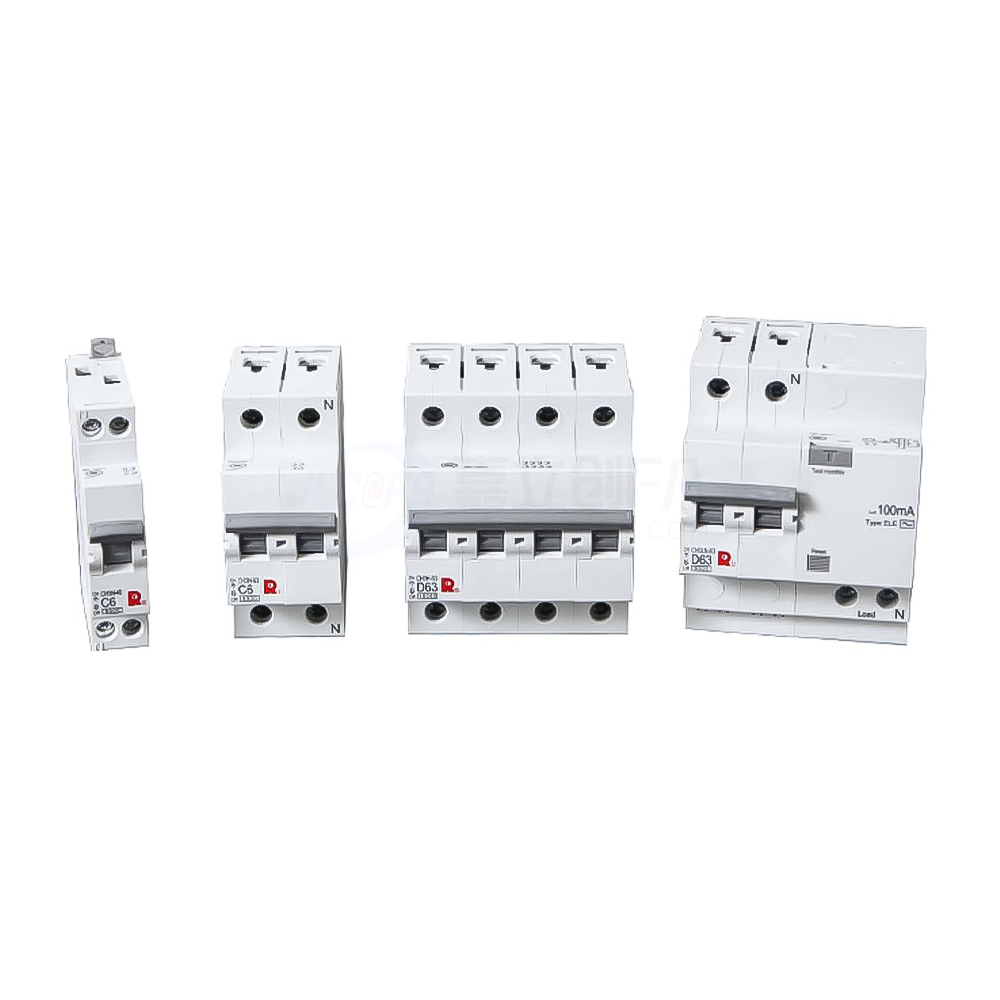

常熟小型断路器 CH3 2P

图片仅供参考

分享至

常熟小型断路器 CH3 2P

产品型号

CH3N-63D2/2

品牌常熟

已选属性脱扣特性：D | 分断能力：6KA | 额定电压：400VAC | 种类：小型断路器 | 系列：CH3 | 额定电流：2A | 极数：2P

选购数量

商品总价 --

商品交期 -- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

产品简介
性能参数
订货引导
使用方法

1 产品简介

产品概述

CH3系列模数化终端电器是常熟开关制造有限公司在推出自主研发的CM3/CM5塑壳断路器及CW3万能式短路器之后，全新推出的系列化产品，是原有CH1/CH2终端电器的升级换代产品。其与原有产品相比有如下特点：

CH3N、CH3LN中的1N产品尺寸不变,但额定电流提升至40A,分段能力提升至6kA；
CH3N、CH3LN中的1N产品也可选配各类附件，以满足工业应用多功能要求；
CH3N、CH3H小型断路器均可倒进线连接；
CH3N-63额定电流向下覆盖至1A，并具有1N形式和D特性；
63A壳架带剩余电流保护小型断路器额定剩余动作电流30mA、100mA、300mA可选，丰富了漏电保护特性；
全系列产品标准化设计，附件通用化；
全系列人机界面优化一致，外形人性化。

产品分四大系列

符合GB/T 10963.1的CH3N-40、63 ， CH3H-63小型断路器，额定电压AC50/60Hz 400V ，额定电流1A—63A ；符合GB/T 14048.2的CH3H-125小型断路器，额定电压AC50/60Hz 400V，额定电流63A～125A；
符合GB/T 16917.1的CH3LNN-32、CH3LN-40、CH3LN-63、CH3LH-63带剩余电流保护小型断路器，额定电压AC50/60Hz 400V，额定电流6A～63A，额定剩余动作电流30mA~300mA；
符合GB/T 14048.2的CH3LH-125带剩余电流保护小型断路器，额定电压AC50/60Hz 400V ，额定电流63A～ 125A ，额定剩余电流动作电流30mA～300mA；
符合GB/T 14048.2的CH3Z-63小型直流断路器，额定电压至DC500V ，额定电流1A—63A ；符合GB/T 14048.3的CH3G-125模数化隔离开关，额定电压至AC50/60Hz 400V ，额定电流32A～125
上述各系列断路器均具有隔离功能。

2 性能参数

CH3-微型断路器
符合标准	CH3N-40	CH3N-63					CH3H-63
	GB/T 10963.1	GB/T 10963.1					GB/T 10963.1
极数	1N	1	1N	2	3	4	1	2	3	4
中性极	开闭		开闭
额定频率(Hz)	50/60	50/60					50/60
额定工作电压Ue(V)	230	230/400	230	400	400	400	230/400	400	400	400
额定绝缘电压Ui(V)	230	500					500
额定冲击耐受电压Uimp(kV)	4	4					4
瞬时脱扣电流型式	C(5ln-10ln)	C(5ln-10ln),D(10ln-20ln)					B(3ln-5ln),C(5ln-10ln),D(10ln-20ln)
额定电流In(A)	6,10,16,20,25,32,40	1,2,3,4,6,10,16,20,25,32,40,50,63					1,2,3,4,6,10,16,20,25,32,40,50,63
运行短路能力Icn(kA)	6	6					7.5
额定短路能力Icn(kA)	6	6					10
机械寿命(次)	20000	20000					20000
电气寿命(次)	10000	10000					10000
接线能力	≦16mm²	≦25mm²					≦25mm²
进线方式	上下均可	上下均可					上下均可

CH3-微型断路器
型号	CH3H-63				CH3H-125
符合标准	GB/T 10963.1				GB/T 14048.2
极数	1	2	3	4	1	2	3	4
中性极	-	-	-	-	-	-	-	-
额定频率	50/60				50/60
额定工作电压 Ue（V）	230/400	400	400	400	230	400	400	400
额定绝缘电压 Ui（V）	500				500
额定冲击耐受电压 Uimp（kV）	4				6
瞬时脱扣电流型式	B（3In-5In），C（5In-10In），D（10In-20In）				C（8In±20%），D（12In±20%）
额定电流 In（A）	1,2,3,4,6,10,16,20,25,32,40,50,63				63,80,100,125
运行短路能力 Ics（kA）	7.5				10
额定短路能力 Icn（kA）	10				-
极限短路分断能力 Icu（kA）	-				15
机械寿命（次）	20000				10000
电气寿命（次）	10000				10000
接线能力	≤25mm²				≤50mm²
进线方式	上下均可				上下均可

3 订货引导

4 使用方法

正常使用条件和安装条件

周围空气温度为-5℃～+40℃
安装地点的海拔不超过2000m
安装地点的空气相对湿度在最高温度为+40℃时不超过50% ，在较低温度下可以有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施
污染等级为2级
安全类别为Ⅱ、Ⅲ类
可运行条件：周围空气温度可低至-25℃、高至+70℃（详见环境温度—电流对照表）
