欧姆龙(OMRON) 光电传感器 E3Z系列 回归反射(带M.S.R.功能)
图片仅供参考
分享至

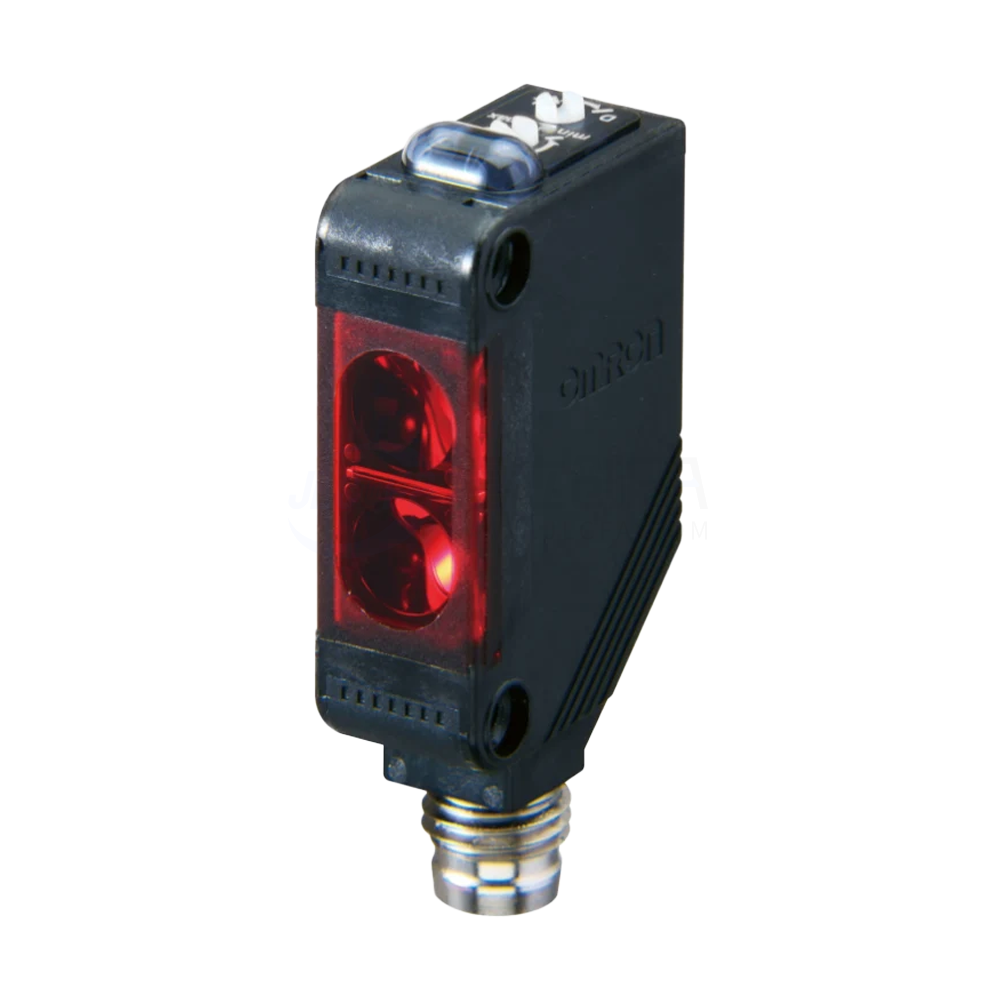

欧姆龙(OMRON) 光电传感器 E3Z系列 回归反射(带M.S.R.功能)
产品型号
E3Z-R86
复制
品牌 欧姆龙(OMRON)
已选属性 连接方式:接插型 | 输出类型:PNP | 系列:E3Z | 最小检测物体:φ75mm | 种类:光电传感器 | 类型:回归反射型 | 动作模式:入光时ON/非入光时ON(电位器/开关) | 电源电压:DC12V-24V | 检测距离:4m(E39-R1S);3m(E39-R1) | 光源:红光 | 检测方式:回归反射(带M.S.R.功能) | 标准检测物:不透明体
选购数量
商品总价 --
商品交期 -- (付款锁库存)

实际发货以付款成功次日算起,不含周日与法定节假日

可选配件
材质图 拆分 参数图

  • 产品简介
  • 产品特点
  • 性能参数
1 产品简介

光电传感器是将光信号转换为电信号的一种器件。其工作原理基于光电效应。光电效应是指光照射在某些物质上时,物质的电子吸收光子的能量而发生了相应的电效应现象。


2 产品特点

特点1:放大器内置型的检测距离达到高级水平

特点2:保证低温工作性能,冷冻仓库中也能使用

特点3:提高了光轴和机械轴的一致性

特点4:即使接线出错,也能保护传感器

特点5:完全符合欧洲RoHS指令


3 性能参数

检测方式

对射型

回归反射型

扩散反射型(细光束型)

项目

型号

NPN输出

导线引出

E3Z-T61

E3Z-T62

E3Z-T61A

E3Z-R61

E3Z-D61

E3Z-D62

E3Z-L61

接插件(M8)

E3Z-T66

E3Z-T67

E3Z-T66A

E3Z-R66

E3Z-D66

E3Z-D67

E3Z-L66

PNP输出

导线引出

E3Z-T81

E3Z-T82

E3Z-T81A

E3Z-R81

E3Z-D81

E3Z-D82

E3Z-L81

接插件(M8)

E3Z-T86

E3Z-T87

E3Z-T86A

E3Z-R86

E3Z-D86

E3Z-D87

E3Z-L86

检测距离

15m

30m

10m

4m〔100mm〕 *1
(使用E39-R1S时)
3m〔100mm〕 *1
(使用E39-R1时)

100mm(白色画纸100×100mm)

1m(白色画纸
300×300mm)

90×30mm(白色画纸100×100mm)

光束直径(参考值)

φ2.5mm(检测距离90mm时)

标准检测物体

φ12mm以上的不透明物体

φ75mm以上的不透明物体

最小检测物体 (参考值)

φ0.1mm(铜丝)

指向角

投/受光器:各3~15°

2~10°

光源 (发光波长)

红外发光二极管(870nm)

红色发光二极管 (660nm)

红色发光二极管
(660nm)

红外发光二极管(860nm)

红色发光二极管
(650nm)

消耗电流

35mA以下(投光器15mA以下、受光器20mA以下)

30mA以下

保护回路

电源逆接保护、输出短路保护、输出逆连接保护

电源逆接保护、输出短路保护、防止相互干扰功能、输出逆连接保护

响应时间

动作、复位:各1ms以下

动作、复位:各2ms以下

动作、复位:各1ms以下

保护结构

IEC 标准 IP67

连接方式

导线引出型(标准导线长2m/500mm) /M8接插件型

质量
(包装后)

导线引出型2m

约120g

约65g

接插件型

约30g

约20g

材质

外壳

PBT

透镜部

变性聚芳香酯

异丁烯树脂

变性聚芳香酯

检测方式

透明瓶体型 回归反射型 (无M.S.R 功能)

项目

型号

NPN 输出

E3Z-B61

E3Z-B66

E3Z-B62

E3Z-B67

PNP 输出

E3Z-B81

E3Z-B86

E3Z-B82

E3Z-B87

检测距离

500mm〔80mm〕 *1 (使用E39-R1S时)

2m〔500mm〕 *1*2 (使用E39-R1S时)

标准检测物体

不透明体φ75mm以上
(标准检测物体:玻璃管φ15mm厚度1.1mm长度50mm 但波长660nm时的透过率必须为92%以下)

光源 (发光波长)

红色发光二极管(660nm)

消耗电流

30mA以下

保护回路

电源逆接保护、输出短路保护、防止相互干扰功能、输出逆连接保护

响应时间

动作、复位:各1ms以下

保护结构

IEC 标准IP67

连接方式

导线引出型
(标准导线长2m/500mm)

M8 接插件型

导线引出型
(标准导线长2m/500mm)

M8 接插件型

质量 (包装后)

导线引出型2m

约65g

接插件型

约20g

材质

外壳

PBT

透镜部

变性聚芳香酯

检测方式

透明玻璃板型 限定反射型(透明体检测用)

项目

型号

NPN 输出

E3Z-L63

E3Z-L68

PNP 输出

E3Z-L83

E3Z-L88

检测距离

30mm±20m(m玻璃板100×100mm)

光束直径(参考值)

2mm(检测距离30mm时)

最小检测物体 (参考值)

0.1mm(铜丝)

光源(发光波长)

红色发光二极管 (660nm)

消耗电流

30mA以下

保护回路

电源逆接保护、输出短路保护、防止相互干扰功能、输出逆连接保护

响应时间

动作、复位:各1ms以下

保护结构

IEC 标准IP67

连接方式

导线引出型(标准导线长2m)

M8 接插件型

质量(包装后)

导线引出型2m

约65g

接插件型

约20g

材质

外壳

PBT

透镜部

变性聚芳香酯

检测方式

对射型

回归反射型

扩散反射型

项目

型号

NPN 输出

导线引出型

E3Z-T61K

E3Z-R61K

E3Z-D61K

E3Z-D62K

M8接插件中继型

E3Z-T61K-M3J

E3Z-R61K-M3J

E3Z-D61K-M3J

E3Z-D62K-M3J

PNP 输出

导线引出型

E3Z-T81K

E3Z-R81K

E3Z-D81K

E3Z-D82K

M8接插件中继型

E3Z-T81K-M3J

E3Z-R81K-M3J

E3Z-D81K-M3J

E3Z-D82K-M3J

检测距离

15m

3m〔150mm〕*
(使用E39-R1S时)
2m〔100mm〕 *
(使用E39-R1时)

100mm
(白色画纸100×100mm)

1m
(白色画纸300×300mm)

标准检测物体

12mm以上的不透明物体

75mm以上的不透明物体

应差

检测距离的20%以下

指向角

投/受光器:各3~15

2~10

光源(发光波长)

红外发光二极管 (870nm)

红色发光二极管 (660nm)

红外发光二极管 (860nm)

消耗电流

35mA以下 (投光器15mA以下、受光器20mA以下)

30mA以下

保护回路

电源逆接保护、输出短路保护、输出逆连接保护

电源逆接保护、输出短路保护、防止相互干扰功能、输出逆连接保护

响应时间

动作、复位:各1ms以下

保护结构

IEC 标准IP67 (公司内部标准 防油,但导线部/接插件部除外)

连接方式

导线引出型(标准导线长2m) /M8接插件中继型

质量(包装后)

导线引出型2m

约120g

约65g

M8接插件中继型

约50g

约30g

材质

外壳

PBT

透镜部

变性聚芳香酯

异丁烯树脂

变性聚芳香酯

电源电压

DC12~24V±10%波动 (p-p) 10%以下

控制输出

负载电源电压DC26.4V以下、负载电流100mA以下  残留电压  负载电流10mA以下:1V以下
负载电流10~100mA:2V以下
集电极开路输出型 (NPN/PNP输出因型号而异)入光时ON/遮光时ON 开关切换式

灵敏度调整

单方向旋转钮

使用环境照度

受光面照度 白炽灯:3,000lx以下、太阳光:10,000lx以下

环境温度范围

动作时:-25~+55C,接插件型的部分机型为-40~+55C * (无结冰、无结露)保存时:-40~+70C (无结冰、无结露)

环境湿度范围

工作时:35~85%RH、保存时:35~95%RH (无结露)

绝缘电阻

20M以上 (DC500V兆欧表)

耐电压

AC1,000V 50/60Hz 1min

振动(耐久)

10~55Hz 双振幅1.5mm X、 Y 、 Z各方向 2h

冲击(耐久)

500m/sX 、 Y 、 Z各方向 3次

指示灯

动作指示灯(橙色)、稳定指示灯 (绿色)对射型的投光器只有电源指示灯(橙色)

附件

使用说明书 注:反射板、安装支架另售
