松下(Panasonic) 槽型光电传感器 PM-45系列 R形
图片仅供参考
分享至

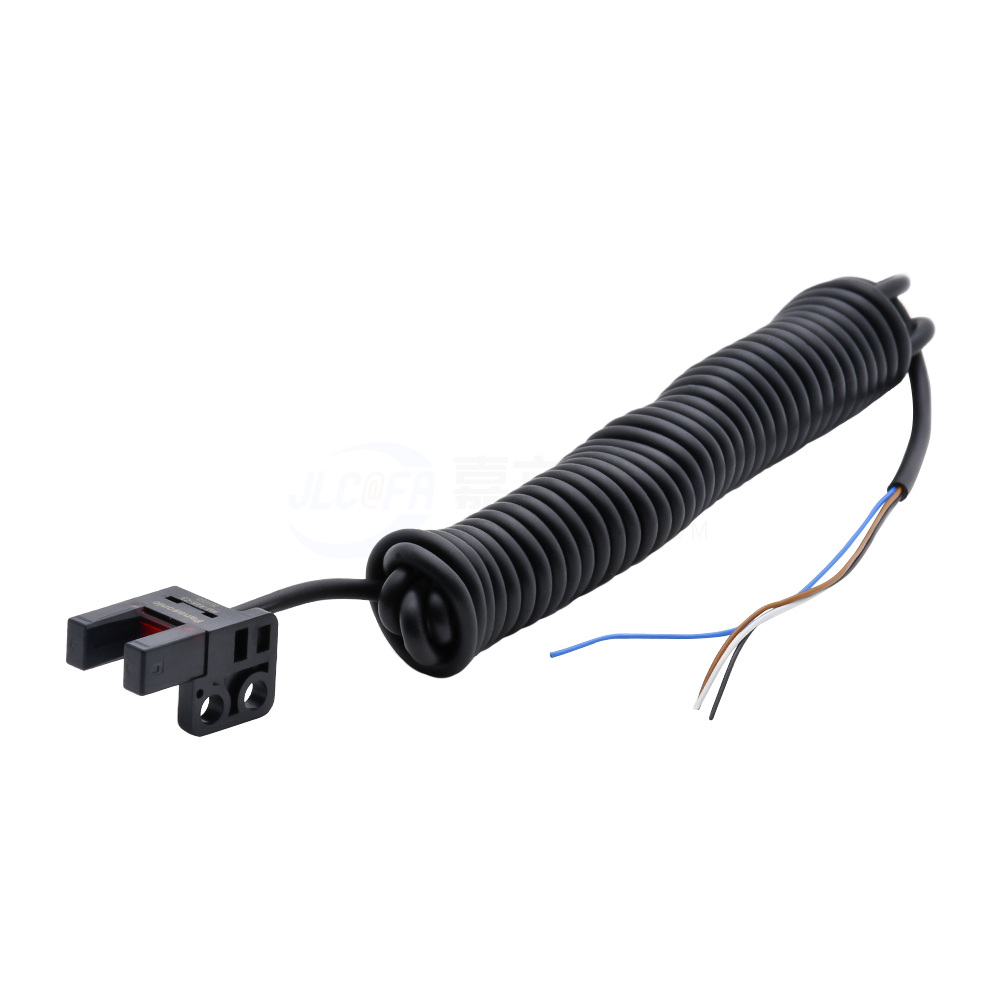

松下(Panasonic) 槽型光电传感器 PM-45系列 R形
产品型号
PM-R45-C3
复制
品牌 松下(Panasonic)
已选属性 动作模式:L.on/D.on | 电源电压:DC5-24V | 光源:红外 | 电缆长度:3m | 种类:槽型光电传感器 | 连接方式:导线引出型 | 检测槽宽:6mm | 输出类型:NPN | 检测方式:对射型 | 系列:PM-45 | 形状:R形
选购数量
商品总价 --
商品交期 -- (付款锁库存)

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
  • 产品简介
  • 订货引导
  • 性能参数
  • 产品尺寸
  • 接线图
  • 使用方法
1 产品简介

1.大而清晰

 多角度动作指示灯,搭载投光时会自动打开的大型作业指示灯(橙色)。不仅可以进行从上方确认,还可从侧面进行确认。

2.小巧紧凑

和公司以往产品安装螺距相同,全部机种实现大幅省空间化。而且还可轻松置换以往产品。

3.全部机种

M3螺丝轻松安装!用M3螺丝固定住1个点或2个点,即可简单进行安装。

4.强烈的振动·冲击

用树脂将电缆和内部电路结合部位等应力集中位置覆盖住,这一结构可有效降低因振动、冲击造成的故障风险。

2 订货引导

种类

形 状(mm)

检测距离

型号

电缆长度

输出

输出动作

小型
·
电缆型

K 型

6mm(固定)

PM-K45

1m

NPN开路集电极晶体管

装备2种输出:
 入光时ON/
 遮光时ON

PM-K45_C3

3m

PM-K45-P

1m

PNP开路集电极晶体管

PM-K45-P-C3

3m

PM-T45

1m

NPN开路集电极晶体管

PM-T45-C3

3m

PM-T45-P

1m

PNP开路集电极晶体管


PM-T45-PC3

3m

PM-L45

1m

NPN开路集电极晶体管

PM-L45-C3

3m

PML45-P

1m

PNP开路集电极晶体管

Y 型


PM-L45-PC3

3m

PM-Y45

1m

NPN开路集电极晶体管

PM-Y45-C3

3m

PM-Y45-P

1m

PNP开路集电极晶体管


PM-Y45-P-C3

3m

PM-F45

1m

NPN开路集电极晶体管

PM-F45-C3

3m

PM-F45-P

1m

PNP开路集电极晶体管

R 型


PM-F45-P_C3

3m

PM-R45

1m

NPN开路集电极晶体管

PM-R45-C3

3m

PM-R45-P

1m

PNP开路集电极晶体管

PM-R45-P-C3

3m

(注1):型号名称末尾带"-C3"的机种为3m电缆长度型。


3 性能参数

种 类

小型,电缆型


3m电缆长度型

NPN输出

PM-□45

PM-□45-C3

项目 号

PNP输出

PM-□45-P

PM-□45-P-C3

检 测 距 离

6mm(固定)

最 小 检测物 体

0.8mmx 1.2mm不透明体

应 差(迟滞)

0.05mm以下

重 复 精 度

0.01mm以下

电 源 电 压

5V DC~24V DC+ 10% 脉动P-P 10%以下

消 耗 电 流

15mA以下

输 出

〈NPN输出型〉
NPN开路集电极晶体管
• 最大流入电流:50mA
• 外加电压:30V DC以下(输出和0V间)
• 剩余电压: 2V以下(流入电流50mA)
1V以下(流入电流16mA)

〈PNP输出型〉
PNP开路集电极晶体管
• 最大流出电流:50mA
• 外加电压:30V DC以下(输出和+V间)
• 剩余电压: 2V以下(流出电流50mA)
1V以下(流出电流16mA)


输出动作

入光时ON遮光时ON 装备2种输出

短路保护

装备

反 应 时 间

入光时: 20us以下、遮光时: 80us以下 (最大反应频率为3kHz)(注2)

工作状态指示灯

橙色LED(入光时亮灯)

污 损 度

3

耐 环 境 性

保 护 结 构

IP64(IEC)

使用环境温度(注3)(注4)

’-25℃~+55℃(注意不可结露、结冰)、存储时:-30℃~+80℃

使用环境湿度

5%RH~ 85%RH、存储时: 5%RH ~ 95%RH

使用环境照明度

荧光灯光:受光面照明度1,0002 x以下

耐 电 压

AC1,000V 1分钟所有电源连接端子与外壳之间

绝 缘 电 阻

所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表

耐 振 动

频率10Hz~ 2,000Hz 双振幅1.5mm XYZ各方向2小时

耐 冲 击

加速度15,000m/s²(约1,500G) XYZ各方向3次

投 光 元 件

红外线LED(投光波峰波长: 855nm、 非调制式)

材 质

外壳: PBT、显示罩:聚碳酸酯

电 缆

0.09mm² 4芯 附带橡胶绝缘电缆PVC 1m

0.09mm²4芯 附带橡胶绝缘电缆 PVC 3m

延 长 电 缆

0.3mm²以上的电缆,全长可延长到100m(注7)

重 量

本体重量:约10g、包装重量:约15g

本体重量:约30g、 包装重量:约35g

(注1): 无指定时的测量条件为使用环境温度= +23℃。
 (注2): 反应频率是指使下图中的圆盘旋转时的数值。
(注3):延长电缆超过20m以上时,请确认传感器附属电缆一端的供应电压在4.5V以上。
