德力西(DELIXI) 旋钮 LAY7系列 Φ22安装孔 LAY720X3122
图片仅供参考
分享至
选型插件

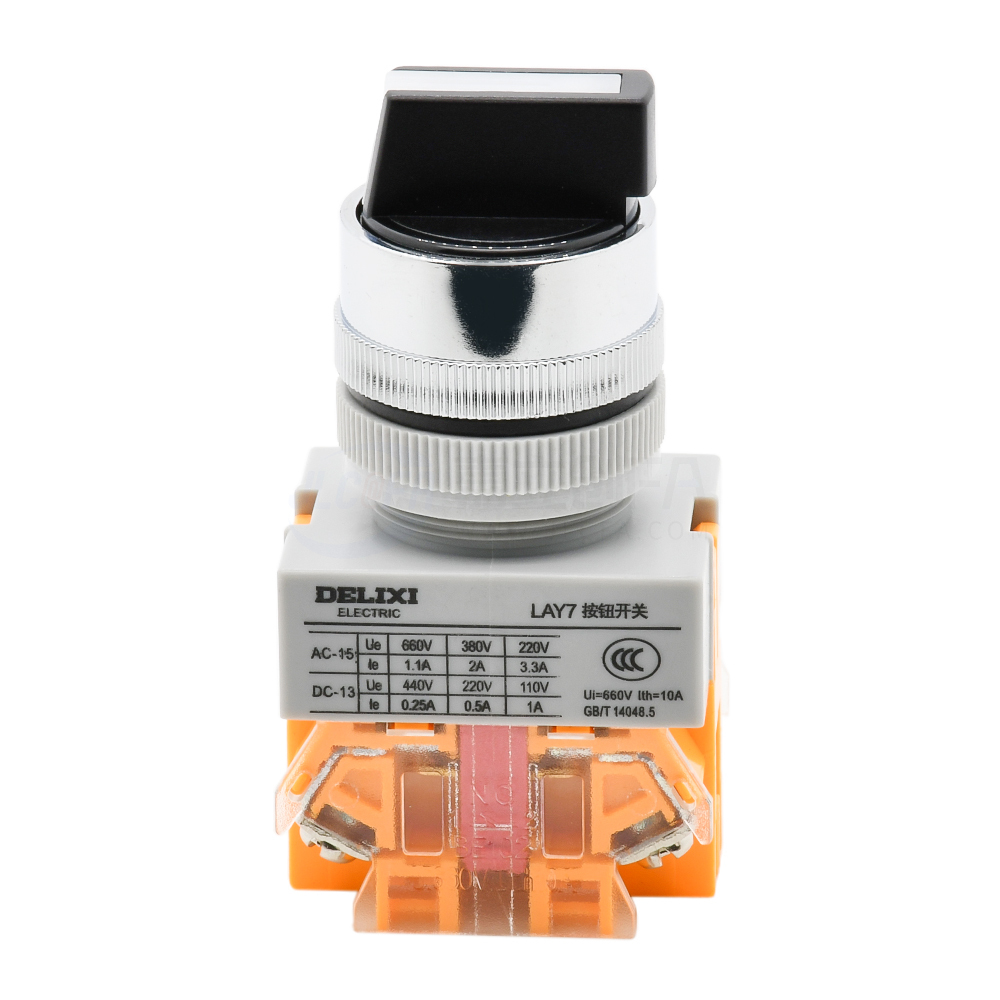

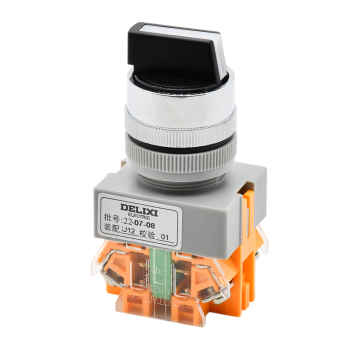

德力西(DELIXI) 旋钮 LAY7系列 Φ22安装孔 LAY720X3122

产品型号
LAY720X3122
复制
品牌 德力西(DELIXI)
描述 LAY7-20X/31 黑
产品包装
装箱数： 160
已选属性 颜色：黑 | 动作类型：三位左自锁/右自复 | 种类：选择开关 | 系列：LAY7 | 适用安装孔：Φ22安装孔 | 触点类型：2NO | 带不带灯：不带 | 分类：标准旋钮
选购数量
含税总价 --
商品交期
-- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

  • 产品简介
  • 产品特点
  • 性能参数
  • 订货引导
  • 产品尺寸
1 产品简介

旋钮是用手控转的手动元件。根据功能要求分为连续多次旋转，旋转角度可达到360°；也可做定位旋转等。

2 产品特点

1.产品基座采用PA66材质，触点采铜基复合点
2.触头采用滑轮式接触，具备自洁功能，确保通断可靠
3.积木式组合结构，常开与常闭触点采用分开绝缘结构，可异极工作
4.有防转定位和止松动安装垫片标准配置

3 性能参数
LAY7-技术参数
AC-15额定工作电压（Ue） V660380220
额定工作电流（Le） A1.123.3
DC-13额定工作电压（Ue） V440220110
额定工作电流（Le） A0.250.51
机械寿命机械寿命：100（万次）（一般钮）、30（万次）（旋钮）、10（万次）（自锁钮）
电气寿命机械寿命：60（万次）（一般钮）、10（万次）（旋钮）、5（万次）（自锁钮）
额定绝缘电压（Ui）                  V660（AC50HZ）
约定自由发热电流（Ith）          A10
额定冲击耐受电压（Uimp）     V6000
操作频率                                   次/h1200
触头接触电阻                           mΩ≤50
防护等级IP50


带灯式按钮灯的基本参数
电光源白炽灯氖灯LED灯
额定工作电压（Ue）             V6，24110,220,3806，24
发光器功率（P）                  W≤1.5≤11.05
工作寿命                               h≥1000≥20003000
国家标准GB/T14048.5
认证证书CCC


4 订货引导


5 产品尺寸
