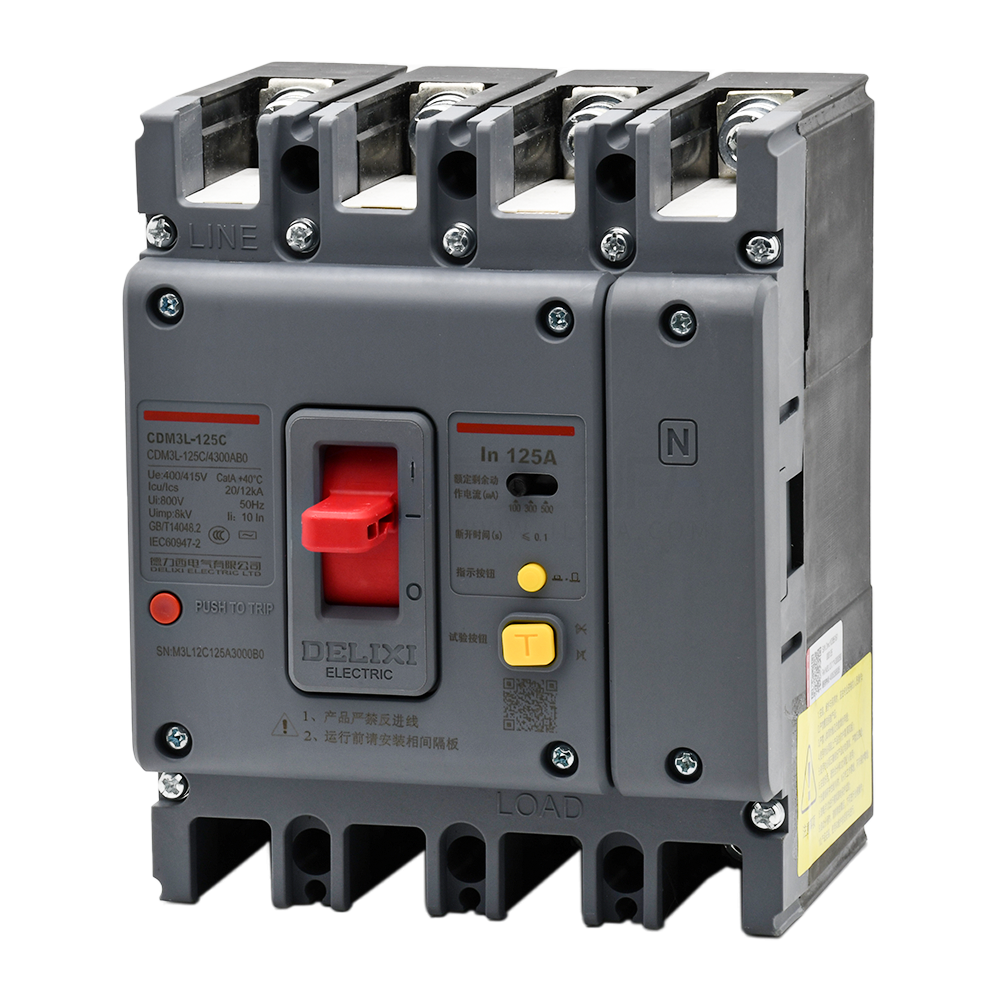

Name: 德力西(DELIXI) 塑壳漏电保护断路器 CDM3L 4P M3L16C160B3000B0
Brand: 德力西(DELIXI)
SKU: M3L16C160B3000B0

产品简介
产品特点
性能参数
订货引导
产品尺寸

1 产品简介

CDM3L剩余电流保护塑料外壳式断路器，除具备断路器的过载和短路保护的基本特征之外，还可以用来对人身提供间接接触保护，也可以用来防止设备绝缘损坏，接地故障电流而引起的火灾危险，还可以根据需要增加漏电报警功能。

该漏电断路器适用于50Hz，额定工作电流400V的线路中，采用可靠的三相供电技术，在产品发生单相缺电既缺相的情况下，仍可以提供漏电保护功能。

证书

CCC 证书

标准

GB 14048.1 总则，GB14048.2断路器

2 产品特点

具有过载、短路及漏电保护。

漏电保护可根据实际需要选择漏电报警脱扣跟漏电报警不脱扣功能。

3 性能参数

CDM3L-塑壳漏电保护断路器
基本参数
型号		CDM3L-125			CDM3L-160
额定电压Ue（V）		230（2P）/400/415			230（2P）/400/415
额定电流In（A）		16/20/25/32/40/50/63/80/100/125			100/125/140/160
额定绝缘电压Ui（V）		800			800
额定冲击耐受电压Uimp（KV）		8			8
极数Pole		2/3/4（A,B）			2/3/4（A,B）
额定剩余动电流 I∆n mA（三档可调）	非延时型	30mA,100mA,300mA			30mA,100mA,300mA
		100mA,300mA,500mA			100mA,300mA,500mA
	延时型	100mA,300mA,500mA			100mA,300mA,500mA
额定剩余不动作电流I∆no mA		50%IΔn			50%IΔn
非延时型：分断时间s		≤0.1			≤0.1
固定延时：2IΔn极限不驱动时间s （特殊订货）		0.1/0.2/0.3/0.4/0.5/1			0.1/0.2/0.3/0.4/0.5/1
延时可调型：2IΔn时的极限不驱动时间s（常规）		Y1：0.1/0.2/0.3s			Y1：0.1/0.2/0.3s
		Y2：0.4/0.5/1s			Y2：0.4/0.5/1s
分断能力		C（3/4P）	S	F（3/4P）	C（3/4P）	S	F（3/4P）
Icu （415V）		20	35	50	20	35	50
Ics （415V）		12	21	30	12	21	30
额定剩余短路接通能力I∆m（KA）		25% Icu	25% Icu		25% Icu	25% Icu
机械寿命有维护		20000	40000		20000	40000
机械寿命无维护		10000	20000		10000	20000
电气寿命 400V		4000	8000		4000	8000
附件模块化安装		■			■
隔离功能		■			■
保护类型		配电保护			配电保护
		电动机保护（2P无）			电动机保护（2P无）
脱扣方式	热磁脱扣	■			■
	单磁脱扣	■			■
接线方式
固定式板前接线		■			■
固定式板后接线（无2P）		■			■
插入式板后接线（无2P）		■			■
尺寸Dimension（mm）	2P	6215072			7516574
	3P	9215093.5			10716594
	4P	12215093.5			14216594
产品附件
分励脱扣器		■			■
报警触头		■			■
辅助触头（一开一闭）		■			■
辅助触头（二开二闭）		■			■
漏电报警动作模块		■			■
漏电报警不动作模块		■			■
拓展端子		■			■
电子型电动机操作机构CD2（无法操作面板按钮）		■			■
圆形手操（通用型）		■			■
圆形延伸旋转手柄（通用型）		■			■
方形手操（通用型）		■			■
方形延伸旋转手柄（通用型）		■			■
相间隔板		■			■
认证Certification		CCC			CCC
注：当额定剩余电流 I △ n 为30mA-100mA-300mA 这个档位时，其延时时间只能选择非延时型

CDM3L-塑壳漏电保护断路器
基本参数
型号		CDM3L-250			CDM3L-400		CDM3L-630
额定电压Ue（V）		230（2P）/400/415			400/415		400
额定电流In（A）		100/125/140/160/180/200/225/250			200/225/250/315/350/400		400/500/630
额定绝缘电压Ui（V）		800			800		800
额定冲击耐受电压Uimp（KV）		8			8		8
极数Pole		2/3/4（A,B）			3/4（A,B）		3/4（A,B）
额定剩余动电流 I∆n mA（三档可调）	非延时型	30mA,100mA,300mA			100mA,300mA,500mA		100mA,300mA,500mA
		100mA,300mA,500mA			300mA, 500mA, 1000mA		300mA, 500mA, 1000mA
	延时型	100mA,300mA,500mA			100mA,300mA,500mA		100mA,300mA,500mA
					300mA, 500mA, 1000mA		300mA, 500mA, 1000mA
额定剩余不动作电流I∆no mA		50%IΔn			50%IΔn		50%IΔn
非延时型：分断时间s		≤0.1			≤0.1		≤0.1
固定延时：2IΔn极限不驱动时间s （特殊订货）		0.1/0.2/0.3/0.4/0.5/1			0.1/0.2/0.3/0.4/0.5/1		-
延时可调型：2IΔn时的极限不驱动时间s（常规）		Y1：0.1/0.2/0.3s			Y1：0.1/0.2/0.3s		0.1/0.3/0.5s
		Y2：0.4/0.5/1s			Y2：0.4/0.5/1s		/
分断能力		C（3/4P）	S	F（3/4P）	F	N	F	N
Icu（415V）		20	35	50	50	70	50	70
Ics（415V）		12	21	30	30	42	30	40
额定剩余短路接通能力I∆m（KA）		25% Icu	25% Icu		25% Icu		25% Icu
机械寿命有维护		20000	40000		20000		20000
机械寿命无维护		10000	20000		10000		10000
电气寿命 400V		4000	8000		7500		7500
附件模块化安装		■			■		■
隔离功能		■			■		■
保护类型		配电保护			配电保护		配电保护
		电动机保护（2P无）			电动机保护		/
脱扣方式	热磁脱扣	■			■		■
	单磁脱扣	■			■		■
接线方式
固定式板前接线		■			■		■
固定式板后接线（无2P）		■			■		■
插入式板后接线（无2P）		■			■		■
尺寸Dimension（mm）	2P	7516574			/		/
	3P	10716594			150257107.5		210280111
	4P	14216594			198257107.5		280280111
产品附件
分励脱扣器		■			■		■
报警触头		■			■		■
辅助触头（一开一闭）		■			■		■
辅助触头（二开二闭）		■			■		■
漏电报警动作模块		■			■		■
漏电报警不动作模块		■			■		■
拓展端子		■			■		■
电子型电动机操作机构CD2（无法操作面板按钮）		■			■		■
圆形手操（通用型）		■			■		■
圆形延伸旋转手柄（通用型）		■			■		■
方形手操（通用型）		■			■		■
方形延伸旋转手柄（通用型）		■			■		■
相间隔板		■			■		■
认证Certification		CCC			CCC		CCC
注：当额定剩余电流 I △ n 为30mA-100mA-300mA 这个档位时，其延时时间只能选择非延时型
