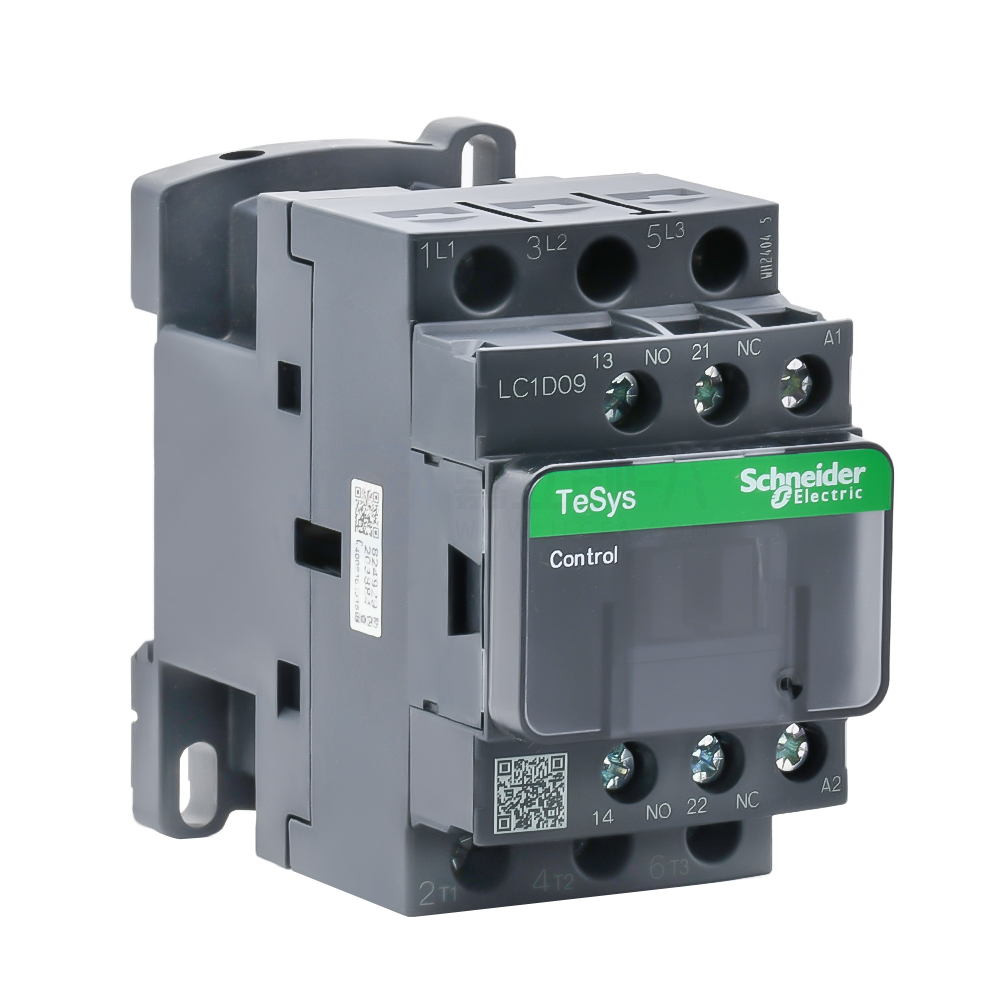

施耐德Schneider 交流接触器 国产LC1D 交流线圈 型号:LC1-D80B7C
施耐德 TeSys D系列 交流接触器
功能
电流范围09~620A;
AC,DC控制线圈可选(DC线圈至38A);
不同类型起动器可选:标准电机起动接触器,可逆接触器,星三角起动器,自耦变压器起动等;
连接方式可选:螺栓连接(09~620A),环形端子连接(09~38A),EverLink端子连接(40~65A),方便客户安装;
产品认证:CCC,CE,CCS;
优势
紧凑安装
至38A的接触器以及保护元件仅为45mm宽度
浪涌抑制器的安装无需工具,直接插入到接触器中,无需占用更多空间
可逆接触器仅90mm 宽度,机械连锁不占用额外空间,安装几乎无需时间
起动器元件提供预接线模块,组装快捷方便
高度集成
至100A接触器集成1常开/1常闭辅助触点—直流线圈内置双向抑流二极管
可逆接触器组内置双向抑流二极管安全可靠
控制与保护元件的主回路、控制回路区分明显
符合安全标准的镜像触点设计,确保一亿次可靠动作
保护罩防止接触器意外接通
品质卓越
直流线圈具有宽范围控制电压(0.7~1.25Uc)
抗震性强
更低噪音
接线端子强度提高
TeSysD 40-65A Everlink:
持久力矩,可靠安装
小巧紧凑,节省空间
安装简便,节省时间
易于维护,节约成本
二维码识别技术
质保期:18个月
应用
TeSys D接触器设计用于各种控制系统
能够作为各种应用情况下的电动机起动器
TeSys D(国产)-交流接触器 | |||||||
接触器型号 | LC1 D09...D18 DT20&DT25 | LC1 D25...D38 DT32 & DT40 | LC1 D40A...D65A | LC1 D80...D95 | LC1D115 & LC1D150 & LC1D170 | ||
工作环境 | |||||||
额定绝缘电压(Ui) | 符合IEC 947-4-1标准,过压类别III,污染等级:3 | V | 690 | 1000 | |||
额定冲击耐受电压(Uimp) | 符合IEC 947 标准 | kV | 6 | 8 | |||
符合标准 | IEC 947-1, 947-4-1, GB 14048.4 | ||||||
产品证书 | CCC, CE | ||||||
防护等级(1) (仅适用于前侧) | |||||||
电源接线 | 避免手指直接接触 IP 2X | ||||||
线圈接线 | 避免手指直接接触 IP 2X(LC1D80除外) | ||||||
保护措施 | 符合IEC 68 标准 | “TH” | |||||
环境温度设备周围 | 贮存 | ℃ | -60…+80 | ||||
工作(3) | ℃ | -40…+60 | |||||
允许降容使用(3)(4) | ℃ | -60…+70,用于在Uc下1.●● x Uc范围工作 | |||||
最高工作海拔 | 无降容 | m | 3000 | ||||
工作位置 | 无降容 | ||||||
阻燃性能 | 符合IEC 695-2-1标准 | ℃ | 载流件850℃ | ||||
抗冲击性能(2) 1/2 正弦波= 11ms | 接触器打开 | 10gn | 8gn | 10gn | 8gn | 6gn | |
接触器闭合 | 15gn | 15gn | 15gn | 10gn | 15gn | ||
抗振性能(2) 5...300 Hz | 接触器打开 | 2gn | |||||
接触器闭合 | 4gn | 4gn | 4gn | 3gn | 4gn | ||
(1)下页所示接线及端子截面积可确保安全。 | |||||||
(2)恶劣的情况下,触点状态不发生变化(线圈电压Ue)。 | |||||||
(3)根据IEC60947-4-1标准规定,接触器动作时间和释放电压相关测试温度为:-5...+40C。 | |||||||
(4)参考AC1类别额定工作电流。 |
TeSys D(国产)-交流接触器 | |||||||||||
接触器型号 | LC1 | D09&D12 DT20&DT25 | D18(3P) | D25 | D32 | D38 | D18&D25(4P) DT32&DT40 | D40A, D50A&D65A | D80&D95 | D115&D150&D170 | |
主回路接线 | |||||||||||
电缆连接(1) | |||||||||||
紧固 | 螺钉夹紧 | 2根导线连接端子 | 螺钉夹紧端子 | 1根导线连接端子 | 2根导线连接端子 | ||||||
软线 不带接线端子 | 1根导线 | mm2 | 1...4 | 1.5...6 | 1.5...10 | 2.5...10 | 2.5...10 | 1...35 | 4...50 | 10...120 | |
2根导线 | mm2 | 1...4 | 1.5...6 | 1.5...6 | 2.5...10 | 2.5...10 | 1...25和1...35 | 4...25 | 10...120 + 10...50 | ||
软线 带接线端子 | 1根导线 | mm2 | 1...4 | 1...6 | 1...6 | 1...10 | 2.5...10 | 1...35 | 4...50 | 10...120 | |
2根导线 | mm2 | 1...2.5 | 1...4 | 1...4 | 1.5...6 | 2.5...10 | 1...25和1...35 | 4...16 | 10...120+ 10...50 | ||
硬线 不带接线端子 | 1根导线 | mm2 | 1...4 | 1.5...6 | 1.5...6 | 1.5...10 | 2.5...16 | 1...35 | 4...50 | 10...120 | |
2根导线 | mm2 | 1...4 | 1.5...6 | 1.5...6 | 2.5...10 | 2.5...16 | 1..25和1...35 | 4...25 | 10...120+ 10...50 | ||
螺丝刀 | 十字 | N°2 | N°2 | N°2 | N°2 | N°2 | - | - | - | ||
φ平口螺丝刀 | φ6 | φ6 | φ6 | φ6 | φ6 | - | φ6...φ8 | - | |||
紧固扭矩 | N.M | 1.7 | 1.7 | 2.5 | 2.5 | 1.8 | 5: ≤25 mm2 8:35 mm2 | 12 | 12 | ||
内六角扳手 | - | - | - | - | - | 4 | 4 | 4 | |||
母线排或接片连接 | |||||||||||
线排截面积 | - | - | - | - | - | - | 3x16 | 5x25 | |||
接线片外径φ | mm | 8 | 8 | 10 | 10 | 8(1) | 16.5 | 17 | 25 | ||
螺钉直径φ | mm | M3.5 | M3.5 | M4 | M4 | M3.5 | M6 | M6 | M8 | ||
螺丝刀 | 十字 | N°2 | N°2 | N°2 | N°2 | N°2 | - | - | - | ||
φ平口螺丝刀 | φ6 | φ6 | φ6 | φ6 | φ6 | - | φ8 | - | |||
六角螺栓 | - | - | - | - | - | 10 | 10 | 13 | |||
紧固扭矩 | N.M | 1.7 | 1.7 | 2.5 | 2.5 | 1.8 | 6 | 12 | 12 | ||
控制电路连接 | |||||||||||
电缆连接(通过螺钉紧固) | |||||||||||
软线 不带接线端子 | 1根导线 | mm2 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...2.5 | |
2根导线 | mm2 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...2.5 | ||
软线 带接线端子 | 1根导线 | mm2 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...2.5 | 1...2.5 | 1...2.5 | |
2根导线 | mm2 | 1...2.5 | 1...2.5 | 1...2.5 | 1...2.5 | 1...2.5 | 1...2.5 | 1...2.5 | 1...2.5 | ||
硬线 不带接线端子 | 1根导线 | mm2 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...2.5 | |
2根导线 | mm2 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...4 | 1...2.5 | ||
螺丝刀 | 十字 | N°2 | N°2 | N°2 | N°2 | N°2 | N°2 | N°2 | N°2 | ||
φ平口螺丝刀 | φ6 | φ6 | φ6 | φ6 | φ6 | φ6 | φ6 | φ6 | |||
紧固扭矩 | N.M | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.2 | 1.2 | ||
(1)要使用截面积>4mm2至10mm2的线缆连接,需要使用专用接头,以100只为销售单位(产品型号:LAD96180)。 |
TeSys D(国产)-交流接触器 | |||||||||||
接触器型号 | LC1 | D09 (3P) | DT20 D098 | D12 (3P) | DT25 D128 | D18 (3P) | DT32 D188 | D25 (3P) | DT40 D258 | ||
主触点特性 | |||||||||||
额定工作电流(Ie) (Ue≤440 V) | In AC-3,θ≤60℃ | A | 9 | 12 | 18 | 25 | |||||
In AC-1,θ≤60℃ | A | 25 | 20 | 25 | 25 | 32 | 32 | 40 | 40 | ||
额定工作电压(Ue) | 最高 | V | 690 | 690 | 690 | 690 | |||||
频率范围 | 工作电流下 | Hz | 25...400 | 25...400 | 25...400 | 25...400 | |||||
约定发热电流(Ith) | θ≤60℃ | A | 25 | 20 | 25 | 25 | 32 | 32 | 40 | 40 | |
额定接通能力(440 V) | 符合IEC 947标准 | 250 | 250 | 300 | 450 | ||||||
额定分断能力(440 V) | 符合IEC 947标准 | 250 | 250 | 300 | 450 | ||||||
短时允许耐受电流,从冷态开始,周围温度≤40℃,且无电流时间持续15分钟 | 1秒 | A | 210 | 210 | 240 | 380 | |||||
10秒 | A | 105 | 105 | 145 | 240 | ||||||
1分钟 | A | 61 | 61 | 84 | 120 | ||||||
10分钟 | A | 30 | 30 | 40 | 50 | ||||||
通过熔断器保护防止短路 (U≤690 V) | 没有热过载继电器 熔丝gG | 1型 | A | 25 | 40 | 50 | 63 | ||||
2型 | A | 20 | 25 | 35 | 40 | ||||||
带有热过载继电器 | A | 对应的热过载继电器使用的aM或gG熔丝额定值,请咨询当地销售办事处。 | |||||||||
每极平均阻抗 | Ith 50 Hz | mΩ | 2.5 | 2.5 | 2.5 | 2.5 | |||||
每极耗散功率 (以上运行电流) | AC-3 | W | 0.2 | 0.36 | 0.8 | 1.25 | |||||
AC-1 | W | 1.56 | 1.56 | 2.5 | 3.2 | ||||||
交流控制电路特性 | |||||||||||
额定控制电压(UC) | 50/60Hz | V | 12...690 | ||||||||
控制电压限额 | 50 或 60Hz线圈 | 运行 | - | ||||||||
释放 | - | ||||||||||
50/60Hz线圈 | 运行 | 0.8...1.1 Uc/50 Hz 和 0.85...1.1 Uc/60 Hz,60℃ | |||||||||
释放 | 0.3…0.6 Uc,60℃ | ||||||||||
平均功耗 20℃,Uc | ~50 Hz 起动 | 50 Hz线圈 | VA | - | |||||||
Cos φ | 0.75 | ||||||||||
50/60 Hz线圈 | 70 | ||||||||||
~50 Hz 吸持 | 50 Hz线圈 | - | |||||||||
Cos φ | 0.3 | ||||||||||
50/60 Hz线圈 | 7 | ||||||||||
~60 Hz 起动 | 60 Hz线圈 | - | |||||||||
Cos φ | 0.75 | ||||||||||
50/60 Hz线圈 | 70 | ||||||||||
~60 Hz 吸持 | 60 Hz线圈 | - | |||||||||
Cos φ | 0.3 | ||||||||||
50/60 Hz线圈 | 7.5 | ||||||||||
热耗散 | 50/60 Hz | W | 2…3 | ||||||||
动作时间(1) | 闭合"C" | ms | 12…22 | ||||||||
打开"O" | ms | 4…19 | |||||||||
机械寿命 | 50或60 Hz线圈 | - | |||||||||
百万运行次数 | 50/60 Hz线圈,50 Hz | 15 | |||||||||
最大操作频率 环境温度≤60℃ | 每小时的操作次数 | 3600 | |||||||||
(1)闭合时间"C"的计算,是从给线圈开始供电到主触点开始接触时为止。打开时间"O"的计算是从给线圈开始断电到主触点分离时为止。 |
TeSys D(国产)-交流接触器 | ||||||||
接触器型号 | LC1 | D32 | D38 | D40A | D50A | D65A | ||
主触点特性 | ||||||||
额定工作电流(Ie) (Ue≤440 V) | In AC-3,θ≤60℃ | A | 32 | 38 | 40 | 50 | 65 | |
In AC-1,θ≤60℃ | A | 50 | 50 | 60 | 80 | 80 | ||
额定工作电压(Ue) | 最高 | V | 690 | 690 | 690 | 690 | 690 | |
频率范围 | 工作电流下 | Hz | 25...400 | 25...400 | 25...400 | 25...400 | 25...400 | |
约定发热电流(Ith) | θ≤60℃ | A | 50 | 50 | 60 | 80 | 80 | |
额定接通能力(440 V) | 符合IEC 947标准 | 550 | 550 | 800 | 900 | 1000 | ||
额定分断能力(440 V) | 符合IEC 947标准 | 550 | 550 | 800 | 900 | 1000 | ||
短时允许耐受电流,从冷态开始,周围温度≤40℃,且无电流时间持续15分钟 | 1秒 | A | 430 | 430 | 720 | 810 | 900 | |
10秒 | A | 260 | 310 | 320 | 400 | 520 | ||
1分钟 | A | 138 | 150 | 165 | 208 | 260 | ||
10分钟 | A | 60 | 60 | 72 | 84 | 110 | ||
通过熔断器保护防止短路 (U≤690 V) | 没有热过载继电器 熔丝gG | 1型 | A | 63 | 63 | 80 | 100 | 125 |
2型 | A | 63 | 63 | 80 | 100 | 125 | ||
带有热过载继电器 | A | 对应的热过载继电器使用的aM或gG熔丝额定值,请咨询当地销售办事处。 | ||||||
每极平均阻抗 | Ith 50 Hz | mΩ | 2 | 2 | 1.5 | 1.5 | 1.5 | |
每极耗散功率 (以上运行电流) | AC-3 | W | 2 | 3 | 2.4 | 3.7 | 6.3 | |
AC-1 | W | 5 | 5 | 5.4 | 9.6 | 9.6 | ||
交流控制电路特性 | ||||||||
额定控制电压(UC) | 50/60Hz | V | 12...690 | 24…380 | ||||
控制电压限额 | 50 或 60Hz线圈 | 运行 | - | - | ||||
释放 | - | - | ||||||
50/60Hz线圈 | 运行 | 0.8...1.1 Uc/50 Hz和 0.85...1.1 Uc/60 Hz,60℃ | 0.8...1.1 Uc/50 Hz和 0.85...1.1 Uc/60 Hz,60℃ | |||||
释放 | 0.3…0.6 Uc,60℃ | 0.3…0.6 Uc,60℃ | ||||||
平均功耗 20℃,Uc | ~50 Hz 起动 | 50 Hz线圈 | VA | - | - | |||
Cos φ | 0.75 | 0.75 | ||||||
50/60 Hz线圈 | 70 | 160 | ||||||
~50 Hz 吸持 | 50 Hz线圈 | - | - | |||||
Cos φ | 0.3 | 0.3 | ||||||
50/60 Hz线圈 | 7 | 15 | ||||||
~60 Hz 起动 | 60 Hz线圈 | - | - | |||||
Cos φ | 0.75 | 0.75 | ||||||
50/60 Hz线圈 | 70 | 140 | ||||||
~60 Hz 吸持 | 60 Hz线圈 | - | - | |||||
Cos φ | 0.3 | 0.3 | ||||||
50/60 Hz线圈 | 7.5 | 13 | ||||||
热耗散 | 50/60 Hz | W | 2…3 | 4…5 | ||||
动作时间(1) | 闭合"C" | ms | 12…22 | 12…26 | 12…26 | 12…26 | ||
打开"O" | ms | 4…19 | 4…19 | 4…19 | 4…19 | |||
机械寿命 | 50或60 Hz线圈 | - | - | - | - | |||
百万运行次数 | 50/60 Hz线圈,50 Hz | 15 | 6 | 6 | 6 | |||
最大操作频率 环境温度≤60℃ | 每小时的操作次数 | 3600 | 3600 | 3600 | 3600 | |||
(1)闭合时间"C"的计算,是从给线圈开始供电到主触点开始接触时为止。打开时间"O"的计算是从给线圈开始断电到主触点分离时为止。 |
TeSys D(国产)-交流接触器 | ||||||||
接触器型号 | LC1 | D80 | D95 | D115(1) | D150(1) | D170 | ||
主触点特性 | ||||||||
额定工作电流(Ie) (Ue≤440 V) | In AC-3,θ≤60℃ | A | 80 | 95 | 115 | 150 | 170 | |
In AC-1,θ≤60℃ | A | 125 | 125 | 200 | 200 | 200 | ||
额定工作电压(Ue) | 最高 | V | 690 | 690 | 1000 | 1000 | 1000 | |
频率范围 | 工作电流下 | Hz | 25...400 | 25...400 | 25...400 | 25...400 | 25...400 | |
约定发热电流(Ith) | θ≤60℃ | A | 125 | 125 | 200 | 200 | 200 | |
额定接通能力(440 V) | 符合IEC 947标准 | 1100 | 1100 | 1260 | 1660 | 1660 | ||
额定分断能力(440 V) | 符合IEC 947标准 | 1100 | 1100 | 1100 | 1400 | 1400 | ||
短时允许耐受电流,从冷态开始,周围温度≤40℃,且无电流时间持续15分钟 | 1秒 | A | 990 | 1100 | 1100 | 1400 | 1400 | |
10秒 | A | 640 | 800 | 950 | 1200 | 1200 | ||
1分钟 | A | 320 | 400 | 550 | 580 | 580 | ||
10分钟 | A | 135 | 135 | 250 | 250 | 250 | ||
通过熔断器保护防止短路 (U≤690 V) | 没有热过载继电器 熔丝gG | 1型 | A | 200 | 200 | 250 | 315 | 315 |
2型 | A | 160 | 160 | 200 | 250 | 250 | ||
带有热过载继电器 | A | 对应的热过载继电器使用的aM或gG熔丝额定值,请咨询当地销售办事处。 | ||||||
每极平均阻抗 | Ith 50 Hz | mΩ | 0.8 | 0.8 | 0.6 | 0.6 | 0.6 | |
每极耗散功率 (以上运行电流) | AC-3 | W | 5.1 | 7.2 | 7.9 | 13.5 | 13.5 | |
AC-1 | W | 12.5 | 12.5 | 24 | 24 | 24 | ||
交流控制电路特性 | ||||||||
额定控制电压(UC) | 50/60Hz | V | 24...660 | 24…500 | 24…500 | |||
控制电压限额 | 50 或 60Hz线圈 | 运行 | 0.85...1.1 Uc,55℃ | 0.85...1.1 Uc,55℃ | ||||
释放 | 0.3…0.6 Uc,55℃ | 0.3…0.5 Uc,55℃ | ||||||
50/60Hz线圈 | 运行 | 0.8...1.1 Uc/50 Hz和 0.85...1.1 Uc/60 Hz,55℃ | 0.85...1.15 Uc,50/60 Hz,55℃ | |||||
释放 | 0.3…0.6 Uc,55℃ | 0.3…0.5 Uc,55℃ | ||||||
平均功耗 20℃,Uc | ~50 Hz 起动 | 50 Hz线圈 | VA | 200 | 300 | 300 | - | |
Cos φ | 0.75 | 0.8 | 0.9 | |||||
50/60 Hz线圈 | 245 | 280…350 | 280…350 | |||||
~50 Hz 吸持 | 50 Hz线圈 | 20 | 22 | - | ||||
Cos φ | 0.3 | 0.3 | 0.9 | |||||
50/60 Hz线圈 | 26 | 2…18 | 2…18 | |||||
~60 Hz 起动 | 60 Hz线圈 | 220 | 300 | - | ||||
Cos φ | 0.75 | 0.8 | 0.9 | |||||
50/60 Hz线圈 | 245 | 280…350 | 280…350 | |||||
~60 Hz 吸持 | 60 Hz线圈 | 22 | 22 | - | ||||
Cos φ | 0.3 | 0.3 | 0.9 | |||||
50/60 Hz线圈 | 26 | 2…18 | 2…18 | |||||
热耗散 | 50/60 Hz | W | 6…10 | 3…8 | 3…4.5 | |||
动作时间(2) | 闭合"C" | ms | 20…35 | 20…35 | 20…50 | 20…35 | 20…35 | |
打开"O" | ms | 6…20 | 6…20 | 6…20 | 40…75 | 40…75 | ||
机械寿命 | 50或60 Hz线圈 | - | - | 8 | 8 | 8 | ||
百万运行次数 | 50/60 Hz线圈,50 Hz | 4 | 4 | 8 | 8 | 8 | ||
最大操作频率 环境温度≤60℃ | 每小时的操作次数 | 3600 | 3600 | 2400 | 1200 | 1200 | ||
(1)在起重行业:50Hz建议采用"5C"线圈。 | ||||||||
(2)闭合时间"C"的计算,是从给线圈开始供电到主触点开始接触时为止。打开时间"O"的计算是从给线圈开始断电到主触点分离时为止。 |
TeSys D(国产)-交流接触器 | |||||
直流控制电路特性 | |||||
接触器型号 | LC1 D09...D38 DT20...DT40 | ||||
额定控制电路电压(Uc) | V | 12...440 | |||
额定绝缘电压 | 符合IEC 947-1 标准 | V | 690 | ||
控制电压限额 | 运行 | 标准线圈 | 0.7...1.25Uc 60℃ | ||
宽电压 范围线圈 | - | ||||
释放 | 0.1...0.25 Uc 60℃ | ||||
20℃,及Uc下平均功耗 | 起动 | W | 5.4 | ||
吸持 | W | 5.4 | |||
Uc下平均工作时间(1) | 闭合 | "C" | ms | 55 | |
打开 | "O" | ms | 20 | ||
注:灭弧时间取决于触头分断电路的时间。在通常三相使用情况下,灭弧时间<10ms。负载与电源隔离的时间等于触头打开时间与灭弧时间的总和。 | |||||
时间常数(L/R) | ms | 28 | |||
Uc条件下的机械寿命 | 百万次运行次数 | 30 | |||
最大操作频率 环境温度≤60℃ | 每小时操作次数 | 3600 | |||
低功耗控制电路特性(2) | |||||
额定绝缘电压 | 符合 IEC 947-1 标准 | V | 690 | ||
最大允许电压 | 直流控制电路 | 250 | |||
d.c.20℃,Uc下平均功耗 | 宽电压范围线圈 (0.7...1.25Uc) | 起动 | W | 2.4 | |
吸持 | W | 2.4 | |||
20℃,Uc下动作时间(1) | 闭合 | "C" | ms | 70 | |
打开 | "O" | ms | 25 | ||
控制电路的电压限额(θ≤60℃) | 运行 | 0.7到1.25 Uc | |||
释放 | 0.1...0.3 Uc | ||||
时间常数(L/R) | ms | 40 | |||
机械寿命 | 百万次运行次数 | 30 | |||
最大操作频率 | 环境温度≤60℃ | 操作次数/小时 | 3600 | ||
(1)动作时间取决于接触器电磁体类型及其控制模式。 | |||||
(2)低功耗产品请参照进口TeSys R样本,或与当地办事处联系。 | |||||
接触器自带辅助触点的特性 | |||||
触点符合 | IEC 947-5-1 标准 | 每个接触器均有1个N/O和1个N/C触点,这些触点通过同一个可移动的触点支架,以机械方式连接在一起。 | |||
镜像触点 | IEC 947-4-1 标准 | 每个接触器上的N/C触点与主触头的状态成镜像。 | |||
额定工作电压(Ue) | 达到 | V | 690 | ||
额定绝缘电压(Ui) | 符合IEC 947-1 标准 | 690 | |||
约定发热电流(Ith) | 环境温度≤60℃ | A | 10 | ||
工作电流频率 | Hz | 25...400 | |||
最小切换容量 入=10-8 | U min | V | 17 | ||
I min | mA | 5 | |||
短路保护 | 符合IEC 947-5-1 标准 | gG熔丝:10A | |||
额定接通能力 | 符合IEC 947-5-1 标准,I rms | A | ~ | 140 | |
250 | |||||
短时耐受电流 | 允许 | 1s | A | 100 | |
500 ms | A | 120 | |||
100 ms | A | 140 | |||
绝缘电阻 | MΩ | >10 | |||
不重叠时间 | 确保N/C和NO触点之间 | ms | 1.5(在得电和失电之间) |
TeSys D(国产)-交流接触器 | ||||
型号 | LC1D205 | |||
工作环境 | ||||
额定绝缘电压(Ui) | 符合IEC 947-4-1标准 | V | 1000 | |
额定冲击耐受电压(Uimp) | 未接主回路时的线圈 | kV | 8 | |
符合标准 | IEC 947-1,IEC 947-4-1,GB14048.4 | |||
产品认证 | CCC,CE | |||
防护等级 | 前侧带有防护罩LA9F时为IP20 | |||
前侧带防护罩LA9F时可防手指直接触摸 | ||||
防护措施 | 标准形式 | TH | ||
设备周围的工作环境温度 | 贮存 | ℃ | -60...+80 | |
操作 | ℃ | -5...+55 | ||
标准控制电压下操作最大允许温度范围(1) | ℃ | -40...+70 | ||
最大工作海拔 | 不降容 | m | 3000 | |
工作位置 | 不降容 | |||
降容 | 使用以下降容系数:吸合电压为0.75,释放电压为0.9,AC-1类工作电流为0.8。 | |||
采用以下降容系数:吸合电压为1.15,释放电压为1.1,AC-1类工作电流为0.8。 | ||||
在上述情况下,无法确保接通和分断能力以及电气和机械寿命。 | ||||
禁止 | ||||
抗冲击性能(2) 1/2正弦波= 11 ms | 接触器打开 | 7 gn | ||
接触器吸合 | 15 gn | |||
抗震性能(2) 5...300 Hz | 接触器打开 | 2 gn | ||
接触器吸合 | 5 gn | |||
主触点特性 | ||||
主触点极数 | 3 | |||
额定工作电流(Ie) (Ue≤440V) | In AC-3,θ≤55℃ | A | 205 | |
In AC-1,θ≤40℃ | A | 275 | ||
额定工作电压(Ue) | 最高为 | V | 690 | |
频率限制 | 工作电流下的频率(3) | Hz | 162/3…200 | |
约定发热电流 | θ≤40℃ | A | 275 | |
额定接通能力 | Irms,符合IEC 947-4-1 标准 | A | 接通电流:10xI(AC-3)或12xI(AC-4) | |
额定分断能力 | Irms,符合IEC 947-4-1 标准 | A | 接通分断电流:8xI(AC-3)或10xI(AC-4) | |
短时耐受电流从冷态开始,此前60分钟无电流,θ≤40 ℃ | 10秒 | A | 1500 | |
30秒 | A | 920 | ||
1分钟 | A | 740 | ||
3分钟 | A | 500 | ||
10分钟 | A | 400 | ||
通过熔丝提供短路保护 U≤440V | 电动机电路(aM类型) | A | 200 | |
带有热过载继电器(gG类型) | A | 315 | ||
gG熔丝 | A | 315 | ||
每极平均阻抗 | Ith及50 Hz下 | mΩ | 0.33 | |
上述工作电流下 每极耗散功率 | AC-3 | W | 12 | |
AC-1 | W | 25 | ||
连接/配线 | 线排 线排数 线排尺寸 | - | 最大截面积 2 | |
mm | 25x3 | |||
带有接线片的线缆 | mm2 | 150 | ||
带有连接器线缆 | mm2 | 150 | ||
螺钉直径 | mm | φ8 | ||
紧固扭矩 | 电路连接 | N.m | 18 | |
(1)在这些条件下,建议D205和D245型号的接触器采用LC1D205●7C和LC1D245●7C。 | ||||
(2)在恶劣的情况下,不改变触点状态(线圈电压Uc)。对于需要更高抗机械震动的工作情况,推荐使用抗震接触器。 | ||||
(3)无干扰的正弦波形。有关以上值的详细信息,仅用于AC-1负载。 |
TeSys D(国产)-交流接触器 | |||||||
型号 | LC1D245 | LC1D300 | LC1D410 | LC1D475 | LC1D620 | ||
工作环境 | |||||||
额定绝缘电压(Ui) | 符合IEC 947-4-1标准 | V | 1000 | ||||
额定冲击耐受电压(Uimp) | 未接主回路时的线圈 | kV | 8 | ||||
符合标准 | IEC 947-1,IEC 947-4-1,GB14048.4 | ||||||
产品认证 | CCC,CE | ||||||
防护等级 | 前侧带有防护罩LA9F时为IP20 | ||||||
前侧带防护罩LA9F时可防手指直接触摸 | |||||||
防护措施 | 标准形式 | TH | |||||
设备周围的工作环境温度 | 贮存 | ℃ | -60...+80 | ||||
操作 | ℃ | -5...+55 | |||||
标准控制电压下操作最大允许温度范围(1) | ℃ | -40...+70 | |||||
最大工作海拔 | 不降容 | m | 3000 | ||||
工作位置 | 不降容 | ||||||
降容 | 使用以下降容系数:吸合电压为0.75,释放电压为0.9,AC-1类工作电流为0.8。 | ||||||
采用以下降容系数:吸合电压为1.15,释放电压为1.1,AC-1类工作电流为0.8。 | |||||||
在上述情况下,无法确保接通和分断能力以及电气和机械寿命。 | |||||||
禁止 | |||||||
抗冲击性能(2) 1/2正弦波= 11 ms | 接触器打开 | 7 gn | 6 gn | 6 gn | 9 gn | 6 gn | |
接触器吸合 | 15 gn | 15 gn | 15 gn | 15 gn | 15 gn | ||
抗震性能(2) 5...300 Hz | 接触器打开 | 2 gn | 2 gn | 1.5 gn | 2 gn | 2 gn | |
接触器吸合 | 5 gn | 5 gn | 5 gn | 4 gn | 4 gn | ||
主触点特性 | |||||||
主触点极数 | 3 | 3 | 3 | 3 | 3 | ||
额定工作电流(Ie) (Ue≤440V) | In AC-3,θ≤55℃ | A | 245 | 300 | 410 | 475 | 620 |
In AC-1,θ≤40℃ | A | 315 | 400 | 500 | 700 | 1000 | |
额定工作电压(Ue) | 最高为 | V | 690 | 1000 | 1000 | 1000 | 1000 |
频率限制 | 工作电流下的频率(3) | Hz | 162/3…200 | 162/3…200 | 162/3…200 | 162/3…200 | 162/3…200 |
约定发热电流 | θ≤40℃ | A | 315 | 400 | 500 | 700 | 1000 |
额定接通能力 | Irms,符合IEC 947-4-1标准 | A | 接通电流:10xI(AC-3)或12xI(AC-4) | ||||
额定分断能力 | Irms,符合IEC 947-4-1标准 | A | 接通分断电流:8xI(AC-3)或10xI(AC-4) | ||||
短时耐受电流从冷态开始,此前60分钟无电流,θ≤40 ℃ | 10秒 | A | 1800 | 2650 | 3600 | 4200 | 5050 |
30秒 | A | 1000 | 1800 | 2400 | 3200 | 4400 | |
1分钟 | A | 850 | 1300 | 1700 | 2400 | 3400 | |
3分钟 | A | 560 | 900 | 1200 | 1500 | 2200 | |
10分钟 | A | 440 | 750 | 1000 | 1200 | 1600 | |
通过熔丝提供短路保护 U≤440V | 电动机电路(aM类型) | A | 250 | 400 | 400 | 500 | 630 |
带有热过载继电器(gG类型) | A | 315 | 500 | 630 | 800 | 800 | |
gG熔丝 | A | 315 | 500 | 500 | 800 | 1000 | |
每极平均阻抗 | Ith及50 Hz下 | mΩ | 0.32 | 0.28 | 0.26 | 0.18 | 0.12 |
上述工作电流下 每极耗散功率 | AC-3 | W | 16 | 31 | 42 | 45 | 48 |
AC-1 | W | 25 | 44 | 65 | 88 | 120 | |
连接/配线 | 线排 线排数 线排尺寸 | - | 2 | 2 | 2 | 2 | 2/3 |
mm | 32x4 | 30x5 | 30x5 | 40x5 | 60x5 | ||
带有接线片的线缆 | mm2 | 185 | 240 | 2x150 | 2x240 | - | |
带有连接器线缆 | mm2 | 185 | - | - | - | - | |
螺钉直径 | mm | φ10 | φ10 | φ10 | φ10 | φ12 | |
紧固扭矩 | 电路连接 | N.m | 35 | 35 | 35 | 35 | 58 |
(1)在这些条件下,建议D205和D245型号的接触器采用LC1D205●7C和LC1D245●7C。 | |||||||
(2)在恶劣的情况下,不改变触点状态(线圈电压Uc)。对于需要更高抗机械震动的工作情况,推荐使用抗震接触器。 | |||||||
(3)无干扰的正弦波形。有关以上值的详细信息,仅用于AC-1负载。 |
TeSys D(国产)-交流接触器 | |||||||
型号 | LC1D205 | LC1D245 | |||||
线圈的控制电路特性(1) | LX1 coil | LX9 coil | LX1 | LX9 | |||
额定控制电压(Uc) | 50/60Hz | V | 24...1000 | 24...1000 | 24...1000 | 24...1000 | |
控制电压范围(θ≤55℃) | 50或60Hz线圈 | 工作 | 0.85...1.1 Uc | - | 0.85...1.1 Uc | - | |
释放 | 0.35...0.5 Uc | - | 0.35...0.55 Uc | - | |||
40…400Hz线圈 | 工作 | - | 0.85...1.1 Uc | - | 0.85...1.1 Uc | ||
释放 | - | 0.35...0.55 Uc | - | 0.35...0.55 Uc | |||
平均功耗20℃和Uc下 | ~50Hz吸合 | 50Hz线圈 | VA | 805 | - | 805 | - |
40…400Hz线圈 | VA | - | 950...1180 | - | 950...1180 | ||
cosφ | - | 0.3 | 0.9 | 0.3 | 0.9 | ||
~50Hz保持 | 50Hz线圈 | VA | 55 | - | 55 | - | |
40…400Hz线圈 | VA | - | 8.9...10.9 | - | 8.9...10.9 | ||
cosφ | - | 0.3 | 0.3 | 0.3 | 0.3 | ||
~60Hz吸合 | 60Hz线圈 | VA | 970 | - | 970 | - | |
40…400Hz线圈 | VA | - | 950...1180 | - | 950...1180 | ||
cosφ | - | 0.3 | 0.9 | 0.3 | 0.9 | ||
~60Hz保持 | 60Hz线圈 | VA | 66 | - | 66 | - | |
40…400Hz线圈 | VA | - | 8.9...10.9 | - | 8.9...10.9 | ||
cosφ | - | 0.3 | 0.9 | 0.3 | 0.9 | ||
热耗散 | W | 18...24 | 8...9.8 | 18..24 | 8...9.8 | ||
动作时间(2) | 闭合"C" | ms | 20...35 | 35 | 20...35 | 35 | |
打开"O" | ms | 7...15 | 130 | 7...15 | 130 | ||
Uc下的机械寿命 | 百万次工作循环 | 8 | 8 | 8 | 8 | ||
最大操作频率环境温度≤55℃ | 每小时工作循环 | 2400 | 2400 | 2400 | 2400 | ||
配线 | 最小/最大截面积 | 最小/最大截面积 | |||||
不带接线端子的软导线 | 1或2根导线 | mm2 | 1/4 | 1/4 | 1/4 | 1/4 | |
带接线端子的软导线 | 1根导线 | mm2 | 1/4 | 1/4 | 1/4 | 1/4 | |
2根导线 | mm2 | 1/2.5 | 1/2.5 | 1/2.5 | 1/2.5 | ||
不带接线端子的硬导线 | 1或2根导线 | mm2 | 1/4 | 1/4 | 1/4 | 1/4 | |
紧固扭矩 | N.m | 1.2 | 1.2 | 1.2 | 1.2 | ||
机械闭锁 | 由于其额定值的限制,LC1D205以上的接触器不能与LA6DK附加机械闭锁模块配合使用。 对于此类操作,使用磁闭锁接触器CR1F(3)。 | ||||||
(1)重载线圈LX9的参数请参见进口Tesys F样本或与当地办事处联系。 | |||||||
(2)闭合时间"C"是从给线圈开始供电时起到主触点开始接触时为止。 | |||||||
(3)CR1F参见进口TeSys大规格接触器样本或与当地办事处联系。 |
TeSys D(国产)-交流接触器 | |||||||
型号 | LC1D300 | LC1D410 | LC1D475 | LC1D620 | |||
线圈的控制电路特性(1) | |||||||
额定控制电压(Uc) | 50/60Hz | V | 24...1000 | 48...1000 | |||
控制电压范围(θ≤55℃) | 50或60Hz线圈 | 工作 | - | ||||
释放 | - | ||||||
40…400Hz线圈 | 工作 | 0.85...1.1 Uc | |||||
释放 | 0.35...0.55 Uc | 0.3...0.5 Uc | 0.25...0.5 Uc | ||||
平均功耗20℃和Uc下 | ~50Hz吸合 | 50Hz线圈 | VA | - | - | - | - |
40…400Hz线圈 | VA | 650 | 1075 | 1100 | 1650 | ||
cosφ | - | 0.9 | 0.9 | 0.9 | 0.9 | ||
~50Hz保持 | 50Hz线圈 | VA | - | - | - | - | |
40…400Hz线圈 | VA | 10 | 15 | 18 | 22 | ||
cosφ | - | 0.9 | 0.9 | 0.9 | 0.9 | ||
~60Hz吸合 | 60Hz线圈 | VA | - | - | - | - | |
40…400Hz线圈 | VA | 650 | 1075 | 1100 | 1650 | ||
cosφ | - | 0.9 | 0.9 | 0.9 | 0.9 | ||
~60Hz保持 | 60Hz线圈 | VA | - | - | - | - | |
40…400Hz线圈 | VA | 10 | 15 | 18 | 22 | ||
cosφ | - | 0.9 | 0.9 | 0.9 | 0.9 | ||
热耗散 | W | 8 | 14 | 18 | 20 | ||
动作时间(2) | 闭合"C" | ms | 40…65 | 40…75 | 40…75 | 40…80 | |
打开"O" | ms | 100…170 | 100…170 | 100…170 | 100…200 | ||
Uc下的机械寿命 | 百万次工作循环 | 8 | 8 | 8 | 5 | ||
最大操作频率环境温度≤55℃ | 每小时工作循环 | 2400 | 2400 | 2400 | 1200 | ||
配线 | 最小/最大截面积 | ||||||
不带接线端子的软导线 | 1或2根导线 | mm2 | 1/4 | 1/4 | 1/4 | 1/4 | |
带接线端子的软导线 | 1根导线 | mm2 | 1/4 | 1/4 | 1/4 | 1/4 | |
2根导线 | mm2 | 1/2.5 | 1/2.5 | 1/2.5 | 1/2.5 | ||
不带接线端子的硬导线 | 1或2根导线 | mm2 | 1/4 | 1/4 | 1/4 | 1/4 | |
紧固扭矩 | N.m | 1.2 | 1.2 | 1.2 | 1.2 | ||
机械闭锁 | 由于其额定值的限制,LC1D205以上的接触器不能与LA6DK附加机械闭锁模块配合使用。 对于此类操作,使用磁闭锁接触器CR1F(3)。 | ||||||
(1)重载线圈LX9的参数请参见进口Tesys F样本或与当地办事处联系。 | |||||||
(2)闭合时间"C"是从给线圈开始供电时起到主触点开始接触时为止。 | |||||||
(3)CR1F参见进口TeSys大规格接触器样本或与当地办事处联系。 |
请先选择型号
