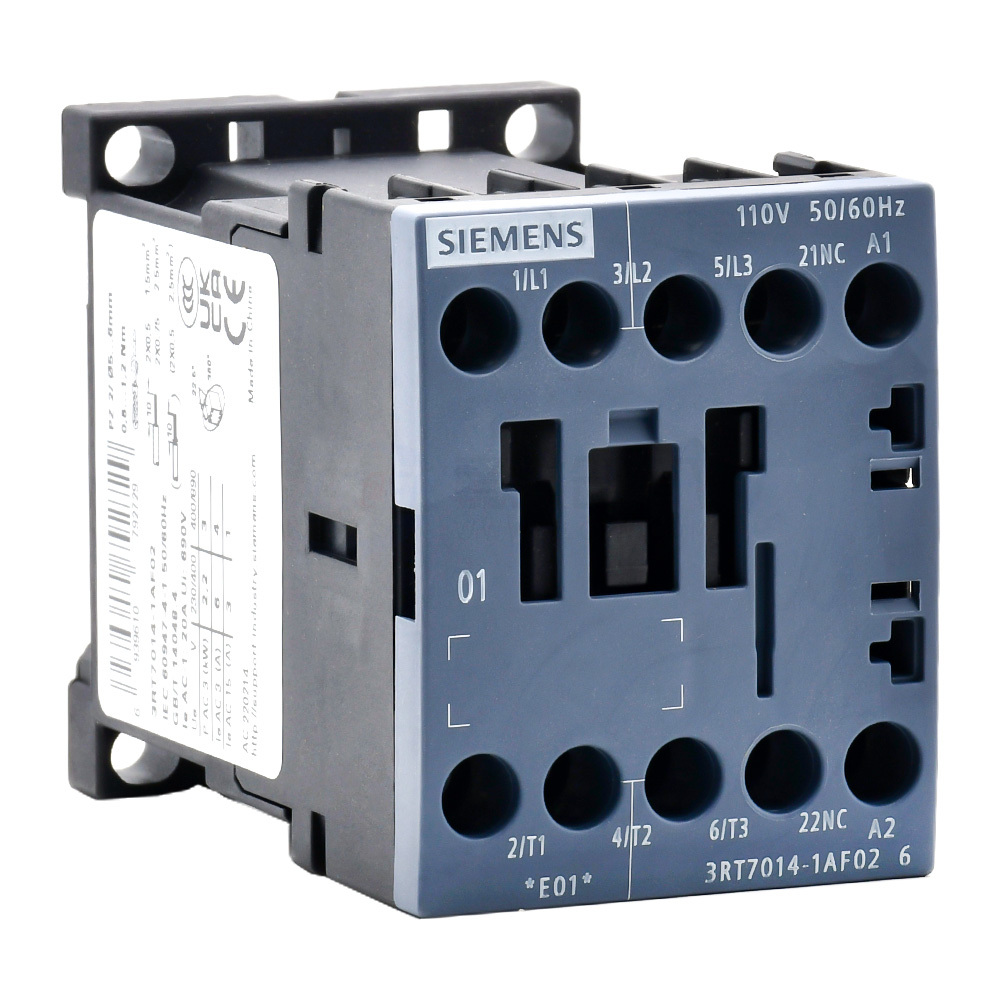

| 3RT7-交流接触器 | |||||||||||||
| 接触器型号 | S00 3RT7014-3RT7017 | S0 3RT7025-3RT7027 | S2 3RT7035-3RT7037 | S03 3RT7045-3RT7046 | |||||||||
| 工作环境 | |||||||||||||
| 额定绝缘电压Ui | 符合IEC 60947-4-1，GB/T 14048.4标准 过压类别III， 污染等级：3 | V | 690 | 690 | 690 | 690 | |||||||
| 额定冲击耐受电压Uimp | 符合IEC 60947 标准 | kV | 6 | 6 | 6 | 6 | |||||||
| 符合标准 | IEC 60947-1, IEC 60947-4-1, GB14048.4 | ||||||||||||
| 产品证书 | CCC, CE, UKCA, CB, RoHS | ||||||||||||
| 防护等级1) | 电源接线 | IP00 | IP00 | IP00 | IP00 | ||||||||
| 面罩正面 | IP20 | IP20 | IP20 | IP20 | |||||||||
| 保护措施 | 符合 IEC 60068 标准 | TH | |||||||||||
| 允许环境温度 | 存储 | ℃ | -25~+70 | ||||||||||
| 工作 | ℃ | -10~+55 | |||||||||||
| 允许用于在Uc下工作 | ℃ | -25~+70 | |||||||||||
| 工作海拔 | m | 30002) | |||||||||||
工作位置 | 允许与正常垂直安装面成22.5° | ||||||||||||
| 阻燃性能（载流部件） | 符合 IEC 60695-2-1 标准 | ℃ | 850 | 850 | 850 | 850 | |||||||
| 抗振强度（正弦冲击）3) | g/ms | 9.8/5 和 5.9/10 | 12.5/5 和 7.8/10 | 15/5 和 8/10 | 10.6/5 和 6.2/10 | ||||||||
| 抗振强度（矩形冲击）3) | g/ms | 7/5 和 4.2/10 | 8.2/5 和 4.9/10 | 10/5 和 5/10 | 6.8/5 和 4/10 | ||||||||
| 主回路特性 | |||||||||||||
| AC-3 额定工作电流 Ie | 380/400V | A | 6 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| 220/230V | A | 6 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| 660/690V | A | 4 | 5.2 | 6.3 | 13 | 13 | 17 | 24 | 24 | 24 | 47 | 58 | |
| AC-3 可控电机功率 | 380/400V | kW | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 |
| 220/230V | kW | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 22 | |
| 660/690V | kW | 3 | 5.5 | 5.5 | 11 | 11 | 15 | 22 | 22 | 22 | 45 | 55 | |
| AC-4 可控电机功率 | 380/400V | kW | 1.5 | 1.5 | 3 | 3.7 | 4 | 5.5 | 9 | 11 | 15 | 18.5 | 22 |
| AC-1 额定工作电流 Ie | 690V 40℃ | A | 20 | 20 | 20 | 25 | 32 | 40 | 60 | 70 | 70 | 100 | 120 |
| AC-4 额定工作电流 Ie | 380/400V | A | 3.1 | 3.6 | 5 | 7.7 | 8.5 | 14 | 18.5 | 24 | 28 | 37 | 44 |
| 约定发热电流 Ith | 690V 40℃ | A | 20 | 20 | 20 | 25 | 32 | 40 | 60 | 70 | 70 | 100 | 120 |
| 频率 | Hz | 50/60 | 50/60 | 50/60 | 50/60 | ||||||||
| 额定接通能力（380V） | 符合 IEC 60947，GB/T14048 标准 | 12Ie | 12Ie | 10Ie | 10Ie | ||||||||
| 额定分断能力（380V） | 符合 IEC 60947，GB/T14048 标准 | 10Ie | 10Ie | 8Ie | 8Ie | ||||||||
| 短时允许耐受电流 | 10s | A | 48 | 72 | 96 | 144 | 200 | 260 | 320 | 400 | 520 | 640 | 760 |
| AC-3 操作频率（每小时操作次数） | h-1 | 750 | 800 | 800 | 800 | ||||||||
| 交流控制回路特性 | |||||||||||||
| 线圈工作电压范围 | 在AC 50Hz下 | (0.8-1.1) Uc | (0.8-1.1) Uc | (0.8-1.1) Uc | (0.8-1.1) Uc | ||||||||
| 在AC 60Hz下 | (0.85-1.1) Uc | (0.85-1.1) Uc | (0.85-1.1) Uc | (0.85-1.1) Uc | |||||||||
| 交流线圈功率消耗（50Hz） | 吸合 | VA | 27 | 61 | 104 | 145 | 145 | 270 | 270 | ||||
| 功率因数p.f. | 0.8 | 0.82 | 0.78 | 0.79 | 0.79 | 0.68 | |||||||
| 保持 | VA | 5.4 | 8.4 | 38.5 | 40.5 | ||||||||
| 功率因数p.f. | 0.27 | 0.24 | 0.42 | 0.36 | 0.36 | 0.27 | |||||||
| 交流线圈功率消耗（50/60Hz） | 吸合 | VA | 27 | 64 | 127/113 | 170/155 | 170/155 | 298/274 | |||||
| 功率因数p.f. | 0.8 | 0.72 | 0.73/0.69 | 0.76/0.72 | 0.76/0.72 | 0.7/0.62 | |||||||
| 保持 | VA | 5.4 | 8.4 | 38.5 | 40.5 | ||||||||
| 功率因数p.f. | 0.27 | 0.24 | 0.41/0.42 | 0.35/0.38 | 0.35/0.38 | 0.29/0.31 | |||||||
| 能效等级 | 符合 GB21518 | 3 | 3 | 3 | 3 | ||||||||
| 动作时间 | 打开 | ms | 4-30 | 4-20 | 7-10 | 10-25 | |||||||
| 闭合 | ms | 8-35 | 8-44 | 10-30 | 16-90 | ||||||||
| 说明 | 1) | 在要求的接线端子及端子截面积下，符合防护等级 IEC 60529； | |||||||||||
| 2) | 海拔2000m以上需要降容使用； | ||||||||||||
| 3) | 在抗振强度值下，接触器触点状态稳定。 | ||||||||||||
| 3RT7-交流接触器 | |||||||
| 接触器型号 | S00 3RT7014-3RT7017 | S0 3RT7025-3RT7027 | S2 3RT7035-3RT7037 | S03 3RT7045-3RT7046 | |||
| 辅助触点额定数据1) | |||||||
| 额定绝缘电压Ui（污染等级3）2) | 690 | 690 | 690 | 690 | |||
| 约定发热电流 Ith | 10 | 10 | 10 | 10 | |||
| 辅助触点的机械寿命 | （x106） | 2 | 2 | 2 | 2 | ||
| 辅助触点的电气寿命 AC-15 | （x104） | 10 | 10 | 10 | 10 | ||
| 交流负载 | |||||||
| 额定工作电流 Ie AC-15 | |||||||
| 额定工作电压Ue | 至220/230V | A | 6 | 6 | 6 | 6 | |
| 380/400V | A | 3 | 3 | 3 | 3 | ||
| 500V | A | 2 | 2 | 2 | 2 | ||
| 660/690V2) | A | 1 | 1 | 1 | 1 | ||
| 直流负载 | |||||||
| 额定工作电流 Ie DC-13 | |||||||
| 额定工作电压Ue | 24V | A | 6 | 6 | 6 | 6 | |
| 110V | A | 1 | 1 | 1 | 1 | ||
| 220V | A | 0.3 | 0.3 | 0.3 | 0.3 | ||
| 440V | A | 0.14 | 0.14 | 0.14 | 0.14 | ||
| 600V2) | A | 0.1 | 0.1 | 0.1 | 0.1 | ||
| 工作电流频率 | Hz | 50/60 | |||||
| 短路保护 | 符合 IEC60947-5-1 标准 | gL/gG 熔丝：10A | |||||
| 镜像触点 | 符合 IEC60947-4-1 标准 | 镜像触点是常闭触点，此触点不会与接触器的主触点常开触点同时闭合， 可拆卸的辅助触点块和接触器集成的辅助触点都满足此要求。 | |||||
| 最小切换容量（ λ=10-8 ） | Umin | V | 17 | ||||
| Imin | mA | 5 | |||||
| 主回路导体截面积3) | |||||||
| 实心导线 | mm² | 2x (0.5 … 1.5 mm²) | 2x (1 … 2.5 mm²) | 2x (0.75 … 16 mm²) | 2x (2.5 … 16 mm²) | ||
| 2x (0.75 … 2.5 mm²) | 2x (2.5 … 6 mm²) | - | - | ||||
| 最大 2x (1 … 4) mm² | - | - | - | ||||
| 单股或多股绞线 | mm² | - | - | 2x (0.75 … 25 mm²) | 2x (10 … 50 mm²) | ||
| - | - | 2x (0.75 … 35 mm²) | 1x (10 … 70 mm²) | ||||
| 预制接线端子的细多股导线 | mm² | 2x (0.5 … 1.5 mm²) | 2x (1 … 2.5 mm²) | 2x (0.75 … 16 mm²) | 2x (2.5 … 35 mm²) | ||
| 2x (2.5 … 6 mm²) | 1x (0.75 … 25 mm²) | 1x (2.5 … 50 mm²) | |||||
| 母排 | mm | - | - | - | - | ||
| 具有接线头的绞合线 | mm² | - | - | - | - | ||
| 具有接线头的细绞合线 | mm² | - | - | - | - | ||
| 螺丝刀 | PZ2 | PZ2 | PZ2 | 内六角 | |||
| 紧固螺钉 | M3 | M4 | M6 | M8 | |||
| 紧固力矩 | Nm | 0.8 - 1.2 NM | 2 ... 2.5 Nm | 3 ... 4.5 Nm | 4 ... 6 Nm | ||
| 控制回路导体截面积3) | |||||||
| 实心导线 | mm² | 2x (0.5 … 1.5 mm²) | 2x (0.5 … 1.5 mm²) | 2x (0.5 … 1.5 mm²) | 2x (0.5 … 1.5 mm²) | ||
| 2x (0.75 … 2.5 mm²) | 2x (0.75 … 2.5 mm²) | 2x (0.75 … 2.5 mm²) | 2x (0.75 … 2.5 mm²) | ||||
| 最大 2x (1 … 4) mm² | - | - | - | ||||
| 预制接线端子的细多股导线 | mm² | 2x (0.5 … 2.5 mm²) | 2x (0.5 … 2.5 mm²) | 2x (0.5 … 2.5 mm²) | 2x (0.5 … 2.5 mm²) | ||
| 螺丝刀 | PZ2 | PZ2 | PZ2 | PZ2 | |||
| 紧固螺钉 | M3 | M3 | M3 | M3 | |||
| 紧固力矩 | Nm | 0.8 - 1.2 NM | 0.8 - 1.2 NM | 0.8 - 1.2 NM | 0.8 - 1.2 NM | ||
| 说明 | 1) | 辅助触点额定数据是依照 IEC 60947-5-1，此数据可以用于接触器集成的触点及加装的辅助触点块； | |||||
| 2) | 对于侧装辅助触点块为500 V； | ||||||
| 3) | 如果需要在一个接线端子上连接两个截面积不同的导线，需要确保两根导线截面积都在要求的范围内。 | ||||||
