APT 蘑菇头带灯按钮 LA39-B系列
图片仅供参考
分享至

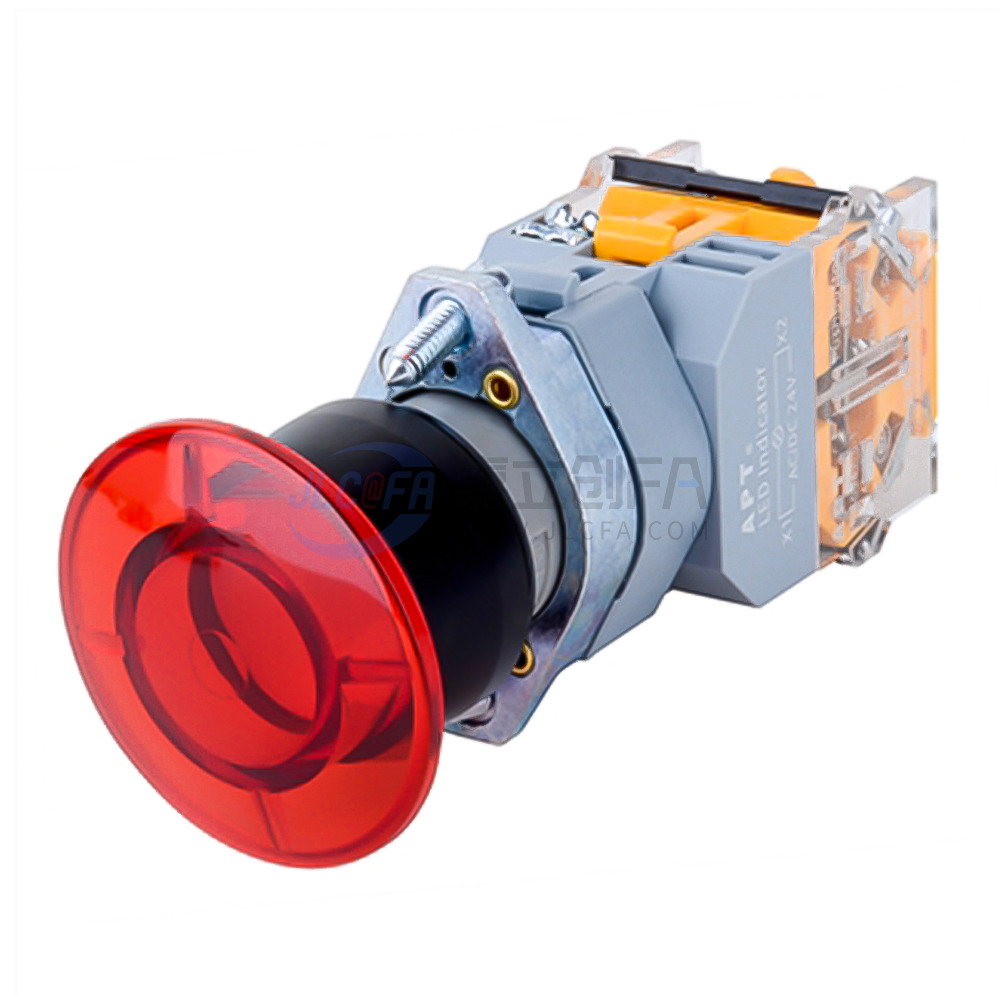

APT 蘑菇头带灯按钮 LA39-B系列
产品型号
LA39-B2-10MTD/y23
复制
品牌 APT
已选属性 颜色:黄 | 动作类型:自锁型 | 种类:蘑菇头按钮 | 系列:LA39-B | 适用安装孔:Φ22安装孔 | 材质:塑料 | 电压:24VAC/DC | 带不带灯:带 | 触点类型:1NO
选购数量
商品总价 --
商品交期 -- (付款锁库存)

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
  • 产品简介
  • 产品特点
  • 性能参数
  • 订货引导
  • 产品尺寸
1 产品简介

蘑菇头按钮广泛应用于数控机床、自动化设备等领域,长相以及安装位置醒目。


2 产品特点

1. LA39-(A1 B1 C1):外观轮廓鲜明,线条优美。采用斜式螺钉固定安装,符合欧美严谨、坚固可靠的工程设计理念。
2. LA39-(A2 B2 C2):外观层次分明,高强度 PBT 塑制件与直式螺钉相结合固定,既继承了 A1 B1 C1 稳重坚固的特点,
又兼顾了制造成本,是 A1 B1 C1 的简约形式,使用户有多种经济选择方案。
3. LA39-(A3 B3 C3):采用螺帽紧固方式(带有紧固螺钉),朴实简洁,降低安装难度,减轻用户工作强度。受环境
温度影响会降低安装可靠性,建议使用旋钮、钥匙钮等带旋转工作状态时不宜采用此安装模式。选择 C3 时不能
使用旋钮,如 A3 B3 选择使用旋钮需加止转垫圈。
4. LA39-(A4 B4 C4):螺帽紧固方式 ( 无紧固螺钉 ),降低安装难度,减轻客户工作量。
5. LA39-(A5 B5 C5):单手安装结构,快速安装的设计,有利于较小空间安装。

3 性能参数
LA39-按钮开关
额定容量快动型AC-15 24V/10A 48V/10A 110V/5A 220V/2.5A 380V/1.5A 660V/0.8A  DC-13 24V/3.6A 48V/1.8A 110V/0.8A 220V/0.4A 440V/0.2A
慢动型AC-15 24V/10A 48V/10A 110V/10A 220V/6A 380V/4A 660V/2A DC-13 24V/6A 48V/3A 110V/1A 220V/0.5A 440V/0.25A
接触电阻硬银触点≤50mΩ(新值)
工频耐受电压AC 1890V     50Hz • 1min
机械寿命一般钮、蘑菇钮、带灯钮300万次(动作频次:3600次1小时) 自锁钮10万次(动作频次:1200次1小时)
旋钮30万次(动作频次:1200次1小时)    钥匙钮、急停钮5万次(动作频次:1200次1小时)
电寿命≥60 万次         动作频率:1200次/小时
约定发热电流Ith 10A
额定绝缘电压Ui 660V
工作温度环境温度-25°C  +55°C  24h内的平均温度不超过+35°C
工作湿度≤90%RH,当温度超过40°C时相对湿度不大于50%
头部防护等级A型头部:IP54(除ZY钥匙急停钮、ZL推拉急停钮、YYS钥匙钮、A3IA4/A5旋钮、钥匙钮IP40 外)
B型头部:IP40 C型头部:IP54(除ZY钥匙急停钮IP40外)   LA39-A/B平头圆钮可配F1实现IP67


4 订货引导


5 产品尺寸
