三菱(MITSUBISHI) CPU模块 Q系列 CPU主机单元 Q02UCPU
图片仅供参考
分享至
选型插件

三菱(MITSUBISHI) CPU模块 Q系列 CPU主机单元 Q02UCPU

产品型号
Q02UCPU
复制
品牌 三菱(MITSUBISHI)
描述 通用型QCPU
已选属性 类型：控制单元 | 输入输出总点数：2048 | 接口类型：USB/RS232 | 种类：CPU模块 | 系列：Q系列
选购数量
含税总价 --
商品交期
-- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

材质图 拆分 参数图

  • 产品简介
  • 产品特点
  • 产品尺寸
  • 性能参数
  • 接线图
  • 注意事项
1 产品简介

Q系列PLC是三菱公司从原A系列PLC基础上发展过来的中、大型PLC系列产品，Q系列PLC采用了模块化的结构形式，系列产品的组成与规模灵活可变，最大输入输出点数达到4096点；最大程序存储器容量可达252K步，采用扩展存储器后可以达到32M；基本指令的处理速度可以达到34ns；其性能水平居世界领先地位，可以适合各种中等复杂机械、自动生产线的控制场合。

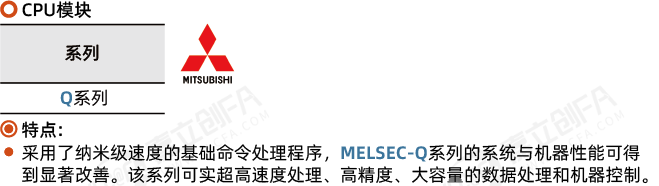

2 产品特点

【1】高速、高精度机器控制

【2】强大的数据存储了和传输效率

【3】程序的可移植性，增加了SD存储卡的功能，数据格式易编辑，并且可以自动发送到局域网的云端

【4】安全可靠的数据传输，增加密文和MAC地址管控

【5】精确检测误差，确保数据的准确性

【6】数据报错后快速响应，方便客户快速

【7】各层网络的无线通信，支持多种总线通信协议。

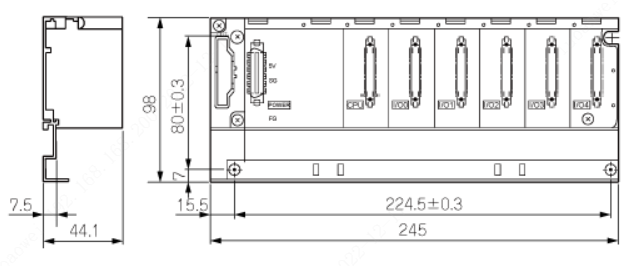

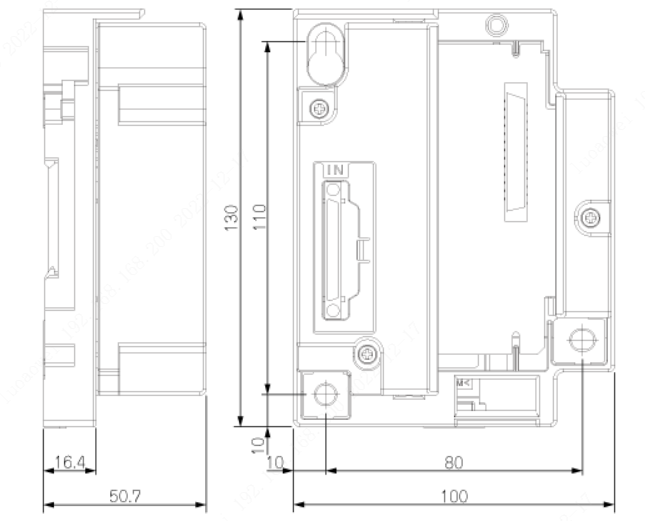

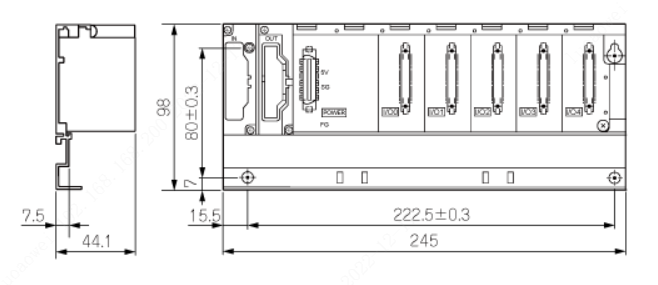

3 产品尺寸

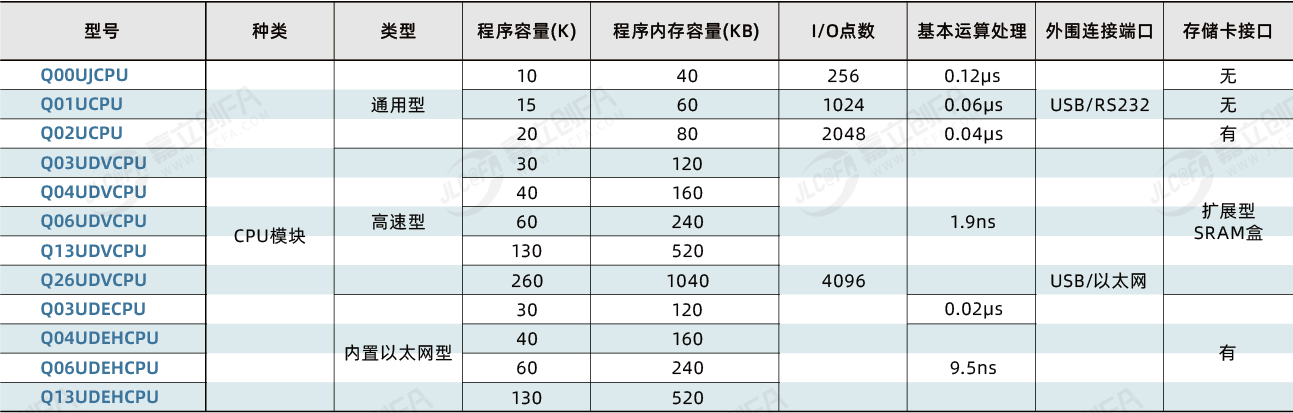

4 性能参数
产品型号概述
高速通用型QCPUQ03UDVCPUI/O点数:4096点;I/O设备点数:8192点;程序容量:30K步；
 基本运算处理速度(LD指令):1.9ns;程序内存容量:120KB;
 多CPU高速通信，外围连接端☐:USB、以太网及扩展型SRAM盒；
Q04UDVCPUI/O点数.4096点;I/O设备点数:8192点,程序容量:40K步;
 基本运算处理速度(LD指令):19.ns.程序内存容量:160KB;
多CPU高速通信,外围连接端☐:USB、以太网及扩展型SRAM 盒;
Q06UDVCPUI/O点数:4096点;I/O设备点数:8192点,程序容量:60K步;
 基本运算处理速度(LD指令):1.9ns,程序内存容量:240KB;
 多CPU高速通信,外围连接嘴☐:USB、以太网及扩展型SRAM盒;
Q13UDVCPUI/O点数:4096点;I/O设备点数:8192点,程序容量:130K步;
基本运算处理速度(LD指令):1.9ns,程序内存容量:520KB;
多CPU高速通信,外围连接端☐:USB、以太网及扩展型SRAM盒;
Q26UDVCPUI/O点数:4096点;I/O设备点数:8192点,程序容量:260K步;
基本运算处理速度(LD指令):1.9ns,程序内存容量:1040KB;
多CPU高速通信,外围连接端☐:USB、以太网及扩展型SRAM盒;
通用型QCPUQ00UJCPUI/O点数:256点;I/O设备点数:8192点,程序容量:10K步;
基本运算处理速度(LD指令):0.12ps.程序内存容量:40 KB;
外围连接端口:USB和RS232,无存储卡接口,5插槽基板,具有AC100 - 240V输入/DC5V3A输出电源;
Q00UCPUI/O点数:1024点;I/O设备点数:8192点,程序容量:10K步;
 基本运算处理速度(LD指令):0.8ps;程序内存容量:40KB;
外围连接端口:USB和RS232,无存储卡接口;
Q01UCPUI/O点数:1024点;I/O设备点数:8192点,程序容量:15K步;
基本运算处理速度(LD指令:00山,程序内存容量:60KB;
 外围连接端口:USB和RS232,无存储卡接口;
Q02UCPUI/O点数:2048点,/O设备点数:8192点,程序容量:20K步;
基本运算处理速度(LD指令>:0.04u5,程序内存容量:80KB;
外围连接端口:USB和RS232,有存储卡接口;
Q03UDCPUI/O点数:4096点,I/O设备点数:8192点,程序容量:30K步;
基本运算处理速度(LD指令)0.02ps,程序内存容量:120KB;
多CPU高速通信,外围连接端口:USB和RS232,有存储卡接口;
Q04UDHCPUI/O点数:4096点,I/O设备点数:8192点,程序容量:40K步;
基本运算处理速度(LD指令>00095us,程序内存容量:160KB;
多CPU高速通信,外围连接端口:USB和RS232,有存储卡接口;
Q06UDHCPUI/O点数:4096点,I/O设备点数:8192点,程序容量:60K步;
基本运算处理速度(LD指令>:0.0095us;程序内存容量:240KB;
多CPU高速通信,外围连接端口:USB和RS232,有存储卡接口;
Q10UDHCPUI/O点数:4096点;I/O设备点数:8192点,程序容量:100K步;
基本运算处理速度(LD指令>)0.005ps,程序内存容量:400KB;
多CPU高速通信,外围连接端口:USB和RS232,有存储卡接口;
Q13UDHCPUI/O点数:4096点,I/O设备点数:8192点,程序容量:130K步;
基本运算处理速度(LD指令)0.0095us,程序内存容量:520KB;
多CPU高速通信,外围连接端口:USB和RS232,有存储卡接口;
Q20UDHCPUI/O点数:4096点,I/O设备点数:8192点,程序容量:200K步;
基本运算处理速度(LD指令>005ps5程序内存容量:800 KB;
多CPU高速通信,外围连接端口:USB和RS232,有存储卡接口;
Q26UDHCPUI/O点数:4096点,I/O设备点数:8192点,程序容量:260K步;
基本运算处理速度(LD指令>005us程序内存容量:1040KB;
多CPU高速通信,外围连接端口:USB和RS232,有存储卡接口;
内置以太网
类型		Q03UDECPUI/O点数:4096点;I/0设备点数:8192点;程序容量:30K步;
基本运算处理速度(LD指令):0.02us,程序内存容量:10KB;
多CPU高速通信,外围连接端口:USB和以太网,有存储卡接口;
Q04UDEHCPUI/0点数:4096点,/0设备点数:8192点,程序容量:40K步;
基本运算处理速度(LD指令):0.0095us;程序内存容量:160KB;
多CPU高速通信,外围连接端口:USB和以太网,有存储卡接口;
Q06UDEHCPUI/0点数:4096点,/0设备点数:8192点,程序容量:60K步;
基本运算处理速度(LD指令:005us5程序内存容量:240KB;
多CPU高速通信,外围连接端口:USB和以太网,有存储卡接口;
Q1OUDEHCPUI/0点数:4096点,/O设备点数:8192点,程序容量:100K步;
基本运算处理速度(LD指令):0.0095μs，程序内存容量:400 KB;
多CPU高速通信,外围连接端口:USB和以太网,有存储卡接口;
Q13UDEHCPUI/0点数:4096点,/0设备点数:8192点,程序容量:130K步；
基本运算处理速度(LD指令）0.0095μs；程序内存容量:520 KB；
多CPU高速通信,外围连接端口:USB和以太网,有存储卡接口；
Q20UDEHCPUI/0点数:4096点,/0设备点数:8192点,程序容量:200K步;
基本运算处理速度(LD指令>00095us,程序内存容量:80 B;
多CPU高速通信,外围连接端口:USB和以太网,有存储卡接口;
Q26UDEHCPUI/O点数:4096点,I/O设备点数:8192点,程序容量:260K步;
基本运算处理速度(LD指令>00095us,程序内存容量:1040 KB;
多CPU高速通信,外围连接端口:USB和以太网,有存储卡接口;
Q50UDEHCPUI/O点数:4096点,I/O设备点数:8192点,程序容量:500K步;
基本运算处理速度(LD指令,00095us,程序内存容量2000KB;
多CPU高速通倍,外围连接端口:USB和以太网,有存储卡接口;
Q100UDEHCPUI/O点数:4096点,I/O设备点数:8192点,程序容量:1000K步;
基本运算处理速度(LD指令>00095us,程序内存容量4000B;
多CPU高速通信,外围连接端口:USB和以太网,有存储卡接口;
基本型QCPUQ00JCPUI/O点数:256点,/O设备点数:2048点,程序容量:8K步；
基本运算处理速度(LD指令>:2us,程序内存容量:58KB；
外围连接端口:RS232,无存储卡接口,5插槽基板,具有AC100 - 240V输入/DC5V/3A输出电源；
Q00CPUI/O点数:1024点,1/0设备点数:2048点,程序容量:8K步；
基本运算处理速度(LD指令>:0.16ps.程序内存容量:94 KB；
外围连接端口:RS232,无存储卡接口
Q01CPUI/O点数:1024点,1/0设备点数:2048点,程序容量:14K步；
基本运算处理速度(LD指令>:015.程序内存容量:94KB；
外围连接端口:RS232,无存储卡接口；
高性能型QCPUQ02CPUI/O点数:4096点,1/0设备点数:8192点,程序容量:28K步；
基本运算处理速度(LD指令):0.079ps,程序内存容量:112KB；
外围连接端口:RS232,有存储卡接口；
Q02HCPUI/O点数:4096点,1/0设备点数:8192点,程序容量:28K步；
基本运算处理速度(LD指令>:0.34s.程序内存容量:112KB；
外围连接端口:USB和RS232,有存储卡接口；
Q06HCPUI/O点数:4096点,1/0设备点数:8192点,程序容量:60K步；
基本运算处理连度(LD指令:0.03415,程序内存容量:240 KB；
外围连接端口:USB和RS232,有存储卡接口；
Q12HCPUI/O点数:4096点,1/0设备点数:8192点,程序容量:124K步；
基本运算处理速度(LD指念?:034u5,程序内存容量496KB；
外围连接端口:USB和RS232,有存储卡接口；
Q25HCPUI/O点数:4096点,I/0设备点数:8192点,程序容量:252K步；
基本运算处理速度(LD指令):0.034us.程序内存容量:1008KB；
外围连接端口:USB和RS232,有存储卡接口；
过程CPUQ02PHCPUI/O点数:4096点,1/0设备点数:8192点,程序容量:28K步；
基本运算处理速度(LD指含?;034u5,程序内存容量112KB；
外围连接端口:USB和RS232,有存储卡接口；
Q06PHCPUI/O点数:4096点,1/0设备点数:8192点,程序容量:60K步；
基本运算处理速度(LD指令>:0.034u5s.程序内存容量:240 KB；
外围连接端口:USB和RS232,有存储卡接口；
Q12PHCPUI/O点数:4096点,I/0设备点数:8192点,程序容量:124K步；
基本运算处理速度(LD指令):0.034s,程序内存容量:496KB；
外围连接端口:USB和RS232,有存储卡接口；
Q25PHCPUI/O点数:4096点,I/0设备点数:8192点,程序容量:252K步;
基本运算处理速度(LD指令>:034us.程序内存容量:1008KB;
外围连接端口:USB和RS232,有存储卡接口;
冗余CPUQ12PRHCPUI/O点数:4096点,I/0设备点数:8192点,程序容量:124K步;
基本运算处理速度(LD指令):0.034us,程序内存容量:496KB;
外围连接端口:USB和RS232,有存储卡接口;
Q25PRHCPU/O点数:4096点.1/0设备点数:8192点,程序容量:252K步;
基本运算处理速度(LD指令>;034u5,程序内存容10080KB;
外围连接端口:USB和RS232,有存储卡接口;
QC10TR1m热备电缆
QC30TR3m热备电缆
C语言CPUQ24DHCCPU-VNEW NEWI/O点数:4096点,字节序格式:小字节序,可移动存储器:SD存储卡,0S:VxWorks"6.8.1版本
Q12DCCPU-VI/O点数:4096点,字节序格式:小字节序,可移动存储器:CF卡,05:"6.4版本
Q06CCPU-V1/O点数:4096点,字节序格式:小字节序,可移动存储器:CF卡,05:*5.4版本
Q12DCCPU-CBL* 田RS-232连接转换器电缆(定制的mini-DIN9针D-sub连接器>
L1MEM-2GBSD*13SD存储卡,容量:2GB
L1MEM-4GBSD*闲SDHC存储卡,容量:4GB
GT05-MEM-128MC*4CF卡,容量:128MB
GT05-MEM-256MC*4CF卡,容量:256MB
QD81MEM-512MBC*2*CF卡,容量:512MB
QD81MEM-1GBC4*3CF卡,容量:1GB
QD81MEM-2GBC*2CF卡,容量:2GB
QD81MEM-4GBC* 2CF卡,容量:4GB
QD81MEM-8GBC*2CF卡,容量:8GB
电池Q6BAT备用电池
Q7BAT备用大容量电池
Q7BAT-SET大容量电池,带CPU安装支架
Q8BAT备用大容量电池模块
Q8BAT-SET大容量电池模块,带CPU连接电缆
SRAM扩展存储盒Q4MCA-1MBS* 'NEV扩展型SRAM盒,容量:1MB
Q4MCA-2MBS* IV扩展型SRAM盒,容量:2MB
Q4MCA-4MBS* 1NEV扩展型SRAM盒,容量:4 MB
Q4MCA-8MBS*IW扩展型SRAM盒,容量:8MB
SD存储卡L1MEM-2GBSD*2SD存储卡,容量:2GB
L1MEM-4GBSD*2SDHC存储卡,容量:4GB
存储卡Q2MEM-1MBS*SRAM存储卡,容量:1MB
Q2MEM_-2MBS*SRAM存储卡,容量:2MB
Q3MEM-4MBS*SRAM存储卡,容量:4MB
Q3MEM-4MBS-SET*4带保护罩的SRAM存储卡,容量:4MB
Q3MEM-8MBS*4SRAM存储卡,容量:8MB
Q3MEM-8MBS-SET*4带保护罩的SRAM 存储卡,容量:8MB
Q2MEM-8MBA*ATA卡,容量:8MB
Q2MEM-16MBA*ATA卡,容量:16MB
Q2MEM-32MBA*3ATA卡,容量:32MB
存储卡适配器Q2MEM-ADP*3用于Q2MEM存储卡标准PCMCIA插槽的适配器
SRAM卡电池Q2MEM-BAT*3用于Q2MEM-1MBS和Q2MEM-2MBS的备用电池
Q3MEM-BAT*4用于Q3MEM-4MBS和Q3MEM-8MBS的备用电池
连接电缆QC30R2RS-232电缆,用于连接PC和CPU,3m(mini-DIN6P与Dsub9P之间)
电缆防脱支架Q6HLD-R2防止RS-232电缆(可编程控制器CPU连接)脱落的支架
