脚轮直径选择不合理会对承载能力产生哪些影响-嘉立创FA官网
浏览量： 4 发布于： 2026-03-30 14:04:42
一、什么是脚轮直径与承载能力关系
脚轮直径是指轮子的外径尺寸，是影响承载能力、滚动性能及通过性的关键参数之一。
在工业设备、物流搬运及自动化平台中，脚轮不仅承受静载，还需应对动态冲击与不平整地面。
一般规律：
- 直径越大，承载能力和通过性越强
- 直径越小，结构紧凑但承载能力有限
二、为什么会出现承载问题
脚轮直径选择不合理，会从多个方面影响承载性能：
1、接触应力过高
小直径脚轮接触面积小，在相同载荷下单位压力更大，容易导致轮面变形或损伤。
2、滚动阻力增加
直径过小时，滚动时变形量大，导致阻力增加，间接加大结构负载。
3、冲击载荷放大
通过障碍或地面不平时，小直径脚轮冲击更明显，瞬时载荷增加。
4、轴承负载增加
直径小导致转速更高，在相同移动速度下轴承承受更大动态负荷。
5、材料疲劳加剧
长期高应力状态下，轮体材料更容易出现疲劳裂纹或剥落。
三、该如何合理选择
针对脚轮直径选型问题，可从以下方面优化：
1、根据负载选择直径
重载应用优先选择大直径脚轮，以降低单位接触应力。
2、考虑地面条件
不平整或有障碍环境应选大直径，提高通过能力并减少冲击。
3、匹配移动频率与速度
高频移动或高速应用需较大直径以降低滚动阻力。
4、结合轮材质优化
软质材料（如橡胶）需更大直径以分散压力，硬质材料（如尼龙）对直径敏感性更高。
5、合理配置数量
多脚轮分担载荷，但仍需保证单个脚轮承载能力充足。
四、选型注意事项
1、单轮承载能力计算
总负载应合理分配至各脚轮，并考虑不均匀受力情况。
2、直径与安装空间匹配
避免因空间限制选择过小直径。
3、轴承类型选择
重载工况优选滚珠轴承或滚柱轴承结构。
4、轮面材料选择
根据地面条件选择耐磨或缓冲性能好的材料。
5、动态载荷考虑
考虑启动、停止及转向时的附加载荷。
五、风险及相关误区
1、只看静载忽略动态载荷
实际运行中冲击载荷往往更大。
2、认为直径越小越灵活
小直径虽然灵活，但承载与稳定性不足。
3、忽视地面条件
不平整地面会显著放大直径选择不当的影响。
4、仅增加脚轮数量替代直径
数量增加无法完全弥补单个脚轮承载不足的问题。
六、FAQ
问：脚轮直径越大越好吗？
答：不一定，需结合空间、负载及使用环境综合选择。
问：如何计算单个脚轮承载？
答：通常按总负载÷有效支撑脚轮数量，并增加安全系数。
问：小直径脚轮适合哪些场景？
答：轻载、空间受限或低速移动场景。
相关产品

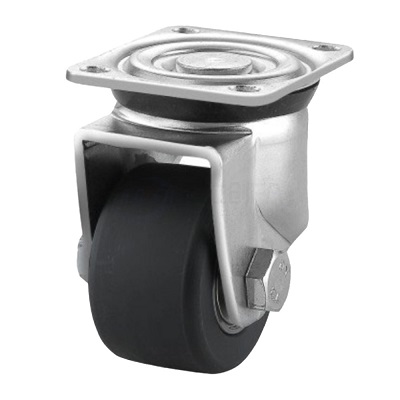

脚轮 平板万向型 中轻载型
