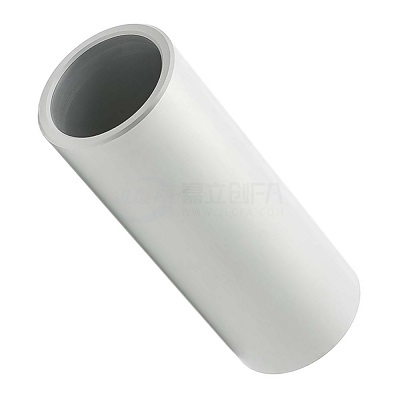

一、什么是轴环及其作用

轴环是一种用于轴向定位和限位的机械零件，通常安装在轴上，通过螺钉或卡紧结构固定位置。在机械传动系统中，轴环主要作用包括：

• 限制轴或部件的轴向移动
• 为轴承或传动件提供定位基准
• 防止零件在轴上产生位移
• 协助保持传动结构稳定

在减速机、电机、输送设备以及自动化机构中，轴环常用于轴承、齿轮、链轮等部件的轴向定位。



二、为什么会出现这类问题

当轴环安装位置不合理时，可能对轴承或传动件产生不利影响，主要原因包括：

1、轴向预紧力异常

轴环过度压紧轴承或其他零件，会产生过大的轴向载荷。

2、轴向间隙不足

若轴环安装过近，可能限制轴承正常游隙，影响其正常运转。

3、定位基准错误

轴环未与设计定位面配合，导致零件轴向位置偏移。

4、安装位置偏差

轴环与传动件之间距离不合理，会改变力的传递路径。

5、热膨胀未考虑

设备运行时温度变化会引起轴向尺寸变化，若轴环位置固定过死，容易产生附加应力。

三、该如何解决

针对轴环安装位置不合理的问题，可以采取以下措施：

1、按照设计要求安装

严格依据设备图纸确定轴环位置，避免随意调整。

2、预留适当轴向间隙

确保轴承和传动件具有合理游隙，避免过度压紧。

3、结合定位结构使用

配合挡肩、垫圈或轴承座等结构进行定位，提高稳定性。

4、考虑热膨胀因素

对于高速或高温设备，预留必要的轴向补偿空间。

5、定期检查轴环位置

检查紧固螺钉是否松动或轴环是否发生位移。

四、选型注意事项

在选择轴环及设计安装位置时，应关注以下因素：

1、轴径尺寸匹配

轴环内径需与轴径精确匹配，避免松动或过紧。

2、结构形式选择

根据负载情况选择开口式、紧定式或分体式轴环。

3、承受轴向力能力

根据轴向载荷大小选择合适强度的轴环。

4、安装空间限制

确保轴环不会影响其他传动件或轴承安装。

5、材料强度与耐磨性

在高负载或振动环境中选择更耐用材料。

五、风险及相关误区

1、轴环作为主要定位件使用

轴环更适合作为辅助定位件，不应承担全部轴向定位任务。

2、安装过紧以防止松动

过度紧固会增加轴向载荷，影响轴承寿命。

3、忽视热膨胀影响

在高温设备中固定过死可能导致轴向应力。

4、未检查长期运行状态

振动环境下轴环可能逐渐松动或移位。

六、FAQ

问：轴环可以直接压紧轴承吗？

答：一般不建议直接压紧，应预留适当游隙或使用专用定位结构。

问：轴环松动会产生什么问题？

答：可能导致传动件轴向移动，引发振动或定位误差。

问：轴环适合承受较大轴向载荷吗？

答：通常适合中小轴向载荷，大载荷应采用挡肩或轴承锁紧结构。
