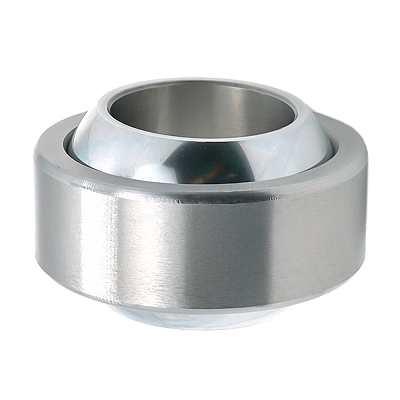

关节轴承在液压油缸连接中的应用风险分析-嘉立创FA官网
浏览量： 10 发布于： 2026-03-03 14:59:51
一、液压油缸连接处的受力特点
液压油缸工作时，关节轴承主要承受：
- 高轴向推拉载荷
- 偏载引起的径向分力
- 启动与换向冲击载荷
- 微角度摆动引发的交变应力
当负载波动大或存在安装偏差时，关节轴承容易产生局部应力集中，成为系统薄弱环节。
二、常见应用风险与失效模式
- 接触面磨损加剧
- 高载荷下润滑不足，滑动摩擦增强，导致内外圈间隙扩大。
- 疲劳裂纹或剥落
- 频繁往复冲击导致接触区产生微裂纹，逐步扩展失效。
- 偏载变形
- 安装不同轴或支座刚性不足，引发轴承外圈变形。
- 润滑失效与污染侵入
- 液压油或外界粉尘进入接触面，加速磨损。
三、工程判断与风险预警
- 连接部位出现异常间隙或晃动
- 油缸运动过程中产生异响或冲击感增强
- 轴承表面出现拉伤、压痕或剥落
- 连接销轴磨损不均
若间隙增大导致活塞杆受力不均，可能进一步影响油缸密封寿命。
四、优化设计与控制建议
- 选用额定载荷裕量充足的关节轴承型号
- 高冲击工况优选自润滑或复合材料衬层结构
- 保证安装同轴度，避免偏载
- 设置防尘密封结构，防止污染侵入
- 建立定期检查制度，监测间隙与磨损趋势
五、总结
关节轴承在液压油缸连接中可有效补偿角度偏差，但在高载荷与冲击工况下存在磨损加速和疲劳失效风险。合理选型、保证安装精度及强化润滑与密封管理，是确保连接可靠性和延长系统寿命的关键措施。
