一、膜片联轴器选型的重要性

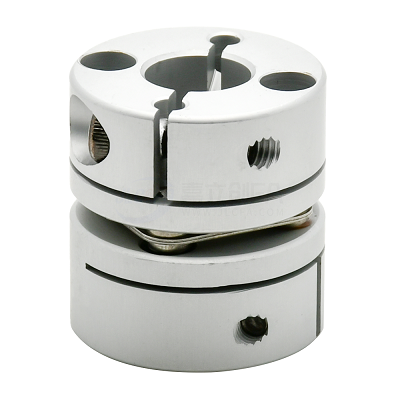

膜片联轴器依靠金属膜片的弹性变形来传递扭矩，可补偿轴向、角向与径向偏差，广泛用于伺服系统、高速电机、泵类设备等。正确选型可避免膜片疲劳、联轴器断裂或轴承过载，从而保障整机稳定运行。



二、选择膜片联轴器需考虑的核心因素

1. 额定扭矩与峰值扭矩

选型时须依据设备的工作扭矩及瞬间冲击扭矩进行匹配。

• 额定扭矩不足会导致膜片长期超载疲劳；
• 必须留有**安全系数（1.5~2倍）以适应短时冲击工况。

2. 最高转速与动平衡等级

高速电机、伺服系统需要关注：

• 联轴器允许的最高工作转速是否满足需求；
• 是否具备动平衡处理，以减少振动与噪音。
• 特别是在 6000rpm 以上应用，优先选择高精度膜片联轴器。

3. 轴向、径向、角向偏差补偿能力

膜片联轴器虽能补偿偏差，但容量有限：

• 偏差过大将导致膜片过度变形、疲劳开裂；
• 安装精度越高，寿命越长。
• 因此需根据实际安装条件评估补偿量，并确保偏差不累计叠加。

4. 轴径与安装方式

常见安装方式包括夹紧式、胀紧套式、键槽式等：

• 伺服系统多选夹紧式，定位精度高；
• 大扭矩工况可选择胀紧套式增强联结强度；
• 需确认轴径、轴长、键槽尺寸是否匹配标准型号。

5. 环境工况与材质要求

膜片联轴器常见材质为不锈钢、铝合金或合金钢。

需根据环境选择：

• 高温工况：需耐热材质与特定膜片厚度；
• 腐蚀性环境：优先不锈钢或防锈处理材质；
• 重载低速工况：需加厚膜片提升疲劳强度。

6. 轴系扭转刚度需求

膜片联轴器具有较高扭转刚性。

在高精度定位应用中，可提高响应速度；

但若设备需要缓冲、减震，则需同时考虑系统刚度匹配，以避免扭振问题。

三、选型流程建议

1. 根据负载与电机功率计算扭矩并加入安全系数；
2. 确认最高转速与动平衡等级；
3. 评估安装偏差，确保不超过联轴器补偿能力；
4. 核对轴径、键槽、安装长度等尺寸；
5. 根据工况选择适合的材质与结构；
6. 必要时咨询供应商获得详细的疲劳寿命数据。

四、典型应用与配套建议

• 伺服与步进平台：优先高刚性、夹紧式膜片联轴器；
• 泵类与风机：关注扭矩与轴向偏移补偿能力；
• 高速主轴设备：必须具备动平衡处理与轻量化结构；
• 高温或腐蚀场合：选不锈钢或特殊膜片材质。
