一、先明确五个关键工程指标

在不看具体工况前，按顺序把下面五点定好（这是选型的“去粗取精”流程）：

1. 载荷类型与大小（静载/动载、冲击或平稳）
2. 行程长度与可用空间（短中长行程）
3. 速度与加速度要求（响应/节拍）
4. 定位精度与重复精度（总体精度目标）
5. 成本、寿命与维护能力（预算与现场维护条件）

把这五项量化（哪怕是高/中/低），后面方案可直接套用。



二、常见驱动方式优劣对比

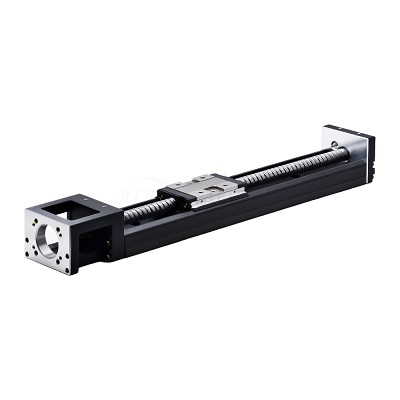

1. 滚珠丝杆（滚珠丝杠 + 伺服/步进）

• 优点：高定位精度、抗弯刚性好、承载高、低回程间隙（采用预压型）；适合重载、低速高精度场合。
• 缺点：速度与加速度受限；长行程成本较高；需周期润滑维护。
• 建议场景：高负载（重工件）、要求定位精度（微米级或十微米级）、频繁定位而非持续高速输送时首选。

2. 同步带/齿形皮带（皮带传动）

• 优点：可实现大行程、成本低、速度快、无螺距累积误差（相对低成本下可得较好重复性）；减振好。
• 缺点：承载能力低于丝杆，带弹性导致低速定位/刚性较差，需要张紧器维护；长期精度受张力与温度影响。
• 建议场景：中轻载、长行程、高速度（节拍高）的输送与搬运类应用；对绝对定位精度要求不是最苛刻时优选。

3. 滚珠花键 / 花键轴（滑动/滚动花键）

• 优点：承载-速度兼顾，轴向传力大，适合传递扭矩与位移一体化的机构。
• 缺点：结构复杂、成本高，对对中要求高。
• 建议场景：需要同时承受轴向推力并传递扭矩或装配空间有限的场合。

4. 齿条齿轮（Rack & Pinion）

• 优点：适合长行程和大载荷、刚性好、响应快；可实现低速高扭矩。
• 缺点：啮合间隙、磨损管理、需定期润滑与对中。
• 建议场景：重载往复、水平大行程或需机构布置灵活的场合（如搬运门、横移平台）。

5. 线性电机（直线电机 / 直接驱动）

• 优点：加速度与响应极佳、无机械传动磨损（零背隙）、极高的速度-精度组合、低惯量匹配好。
• 缺点：成本高、热量与散热需处理、对安装平直度/刚性要求高、需要高性能控制器与反馈。
• 建议场景：高加速度、高频往复、超精密定位、要求最短循环时间的高端设备（半导体、光学、高速贴装等）。

三、驱动电机与控制器选择要点

1. 步进（开环）：低成本，适合低速、低精度、无需闭环的场景；易失步，不推荐用于高惯量或精度要求高的钢制模组。
2. 闭环步进 / 伺服（伺服伺服）：伺服电机（含编码器/闭环）在大多数工业场合表现最佳，兼顾响应、扭矩与回差控制；建议与滚珠丝杆或齿轮/带驱动配套。
3. 伺服配合线性电机：若选线性电机必须配高性能伺服驱动、额外热管理与绝对/增量编码器。
4. 编码器/反馈：高精度应用必配磁编码器或光栅尺反馈，避免仅靠电机内置编码器做最后定位依据。

四、实用的快速选型规则

• 要求：高精度（重复定位 ≤ ±0.01 mm）＋中等行程（≤ 500 mm）＋负载中等以上 → 选 滚珠丝杆 + 伺服 + 绝对/增量编码器。
• 要求：长行程（> 1 m）＋高速＋轻载 → 选 同步带驱动 + 伺服/步进（带自动张紧）。
• 要求：重载（大推力/冲击）＋中短行程 → 选 滚珠丝杆（预压）或齿条齿轮。
• 要求：最高加速度/极短循环时间＋高精度 → 选 线性电机（直驱）（并预留散热与刚性设计）。
• 预算极低且精度低 → 选 步进＋丝杆/皮带（但注意失步风险与维护）。

五、设计落地时必须考虑的工程细节

• 刚性与安装基准：钢制模组要保证安装基座、导轨的平直与支撑，尤其线性电机对平直度极敏感。
• 惯量匹配：尽量减小负载惯量或提升电机扭矩，避免低速爬行或失步。
• 防尘/润滑/维护：丝杆与齿轮类须设计防护罩与润滑补给，皮带需张紧监测。
• 热膨胀与温漂：长行程或高频往复时考虑温升对定位精度的影响。
• 控制策略：采用 S 曲线/惯量补偿、加速度限制、闭环力矩监测等提高可靠性。
• 安全冗余：关键场合考虑力矩限制器、报警与安全回退位逻辑。
