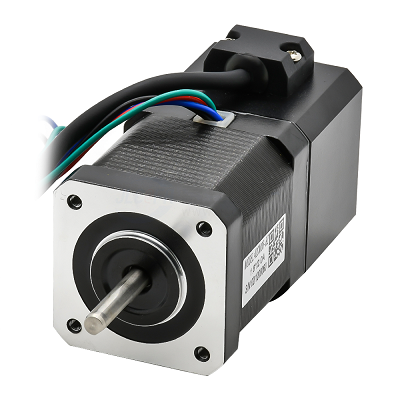

一、什么是多轴联动控制

多轴联动控制是指两个或以上的步进电机协同运动，实现复杂路径轨迹或空间定位的控制方式。常用于自动点胶、CNC机床、3D打印、视觉对位、装配设备等应用场景。



二、步进电机多轴联动的实现原理

多轴联动控制的核心是控制系统通过协调多路脉冲信号的输出，精确地控制每个轴的步进电机同步或按设定轨迹移动，确保各轴间运动的速度、加速度和位置保持严格协调。

• 步进信号由控制器或驱动器产生
• 各轴接收脉冲并按设定细分精准执行位移
• 通过控制脉冲频率和相位差来实现同步或曲线运动

三、实现多轴联动的控制方式

1. PLC控制多轴联动

• 适合工业级自动化设备
• 利用高速脉冲模块（如西门子200SMART、三菱FX5U）输出多通道控制信号
• 可编程实现直线插补、圆弧插补等联动控制逻辑

2. 运动控制器/运动控制卡

• 更适用于高精度场景，如激光切割、雕刻机
• 可同时控制3~8轴或更多
• 提供轨迹规划、插补算法、加减速控制功能
• 常见品牌如雷赛、汇川、麦格米特、研控等

3. 工业电脑+运动控制软件

• 多用于视觉系统、多轴平台、自动化实验设备
• 搭配LabVIEW、Mach3、CODESYS等软件平台实现多轴协同
• 可实现路径自定义、同步触发等高级功能

4. Arduino/STM32等单片机控制

• 适合教学与简易自动化项目
• 可通过IO控制步进驱动器
• 结合定时器与插补算法实现多轴联动基础功能

四、多轴联动系统的组成

• 步进电机+驱动器（每轴）
• 运动控制系统（如PLC或控制卡）
• 人机界面（HMI）或上位机软件
• 传感器反馈装置（限位、编码器等）
• 电源系统与信号线缆

五、使用注意事项

1. 脉冲频率统一：多轴间脉冲频率不一致会导致失步或轨迹偏差。
2. 同步加减速控制：防止因惯性不一致导致联动误差。
3. 避免电磁干扰：合理布线、屏蔽与接地，保障信号稳定。
4. 选型要一致：电机型号、细分设置需保持一致，确保路径一致性。
5. 设置回零与限位：保证系统初始化精度和安全性。

六、总结

步进电机的多轴联动控制实现了设备的高效、协调运行，是自动化系统中精密运动控制的基础。通过合理配置控制器、驱动器与电机，并结合插补算法与反馈机制，即可实现高速高精度的多轴联动控制。
