一、向心关节轴承简介

向心关节轴承是一种可承受较大径向载荷及一定轴向载荷的滑动轴承，具有自调心能力，广泛用于工程机械、液压缸等铰接部位。其配合间隙是衡量装配质量与使用寿命的重要指标。

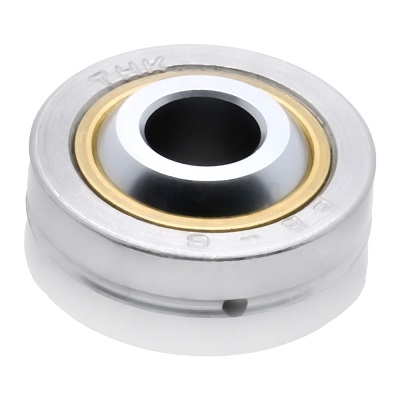

关节向心轴承

二、配合间隙的定义与作用

配合间隙指的是在未加载状态下，轴承内圈与外圈之间的最大位移量。合理的配合间隙有利于润滑油膜形成、补偿热膨胀及轴承运行顺畅。过大或过小的间隙都可能导致早期磨损或卡死。

三、判断配合间隙的方法

1. 直观手感法（适用于初步判断）

将轴承安装在轴上后，使用手动左右摆动轴承内圈。如果有轻微松动但不晃动，说明间隙适中；若晃动明显或卡滞，则需进一步检测。

2. 千分表测量法

将轴承固定在专用夹具上，用千分表测量其径向游隙。具体步骤如下：

将千分表表头顶住内圈中心位置；
缓慢推动内圈左右位移；
读取指针最大跳动值，即为实际间隙。

3. 与标准游隙值对比

常见向心关节轴承如GE、GEC、GEG系列，其出厂游隙遵循ISO5753标准，可在产品样本中查询其建议值。测量结果如明显超出该范围，则表明间隙异常。

四、配合间隙异常的表现与危害

间隙过大： 导致运行时轴跳动增大、磨损加剧，甚至产生撞击声；
间隙过小： 易引起润滑困难、发热严重，甚至出现咬死或抱死现象；
热膨胀未考虑： 在高温环境中未预留足够间隙，可能导致轴承卡死失效。

五、配合间隙调整建议

选择合理配合方式： 一般外圈过盈、内圈间隙配合较常见；
留足热膨胀余量： 对于热源附近轴承，适当选择游隙较大的型号；
使用特殊游隙等级产品： 如C2、C3游隙系列产品可满足不同工况要求。
