一、滤波器接线为何如此重要

在工业控制、电力电子、电源系统中，电磁干扰（EMI）问题普遍存在。EMI滤波器通过对共模、差模干扰进行衰减，保障设备安全稳定运行。而若接线不当，不仅无法滤波，甚至可能造成电源异常、误触发或设备损坏。因此，正确接线是确保滤波器效果的前提。

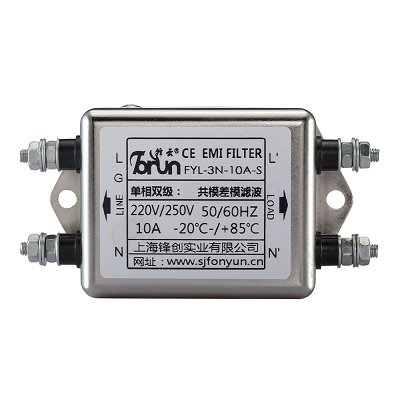

滤波器

二、滤波器的标准接线方法

1. 区分输入与输出端

滤波器通常有“LINE（电源输入）”与“LOAD（负载输出）”两个端口，严禁接反。

LINE 端接市电、电源模块或控制器输入；
LOAD 端接设备、变频器、电控系统等负载。

2. 接地线务必连接可靠

滤波器必须连接独立、低阻抗的接地线（PE），通常为绿色或黄绿色线。滤波器金属壳体也应与机壳接地保持良好连接，以便共模干扰电流能顺利泄放。

3. 三线滤波器（L/N/PE）接法

对于单相电源滤波器，标准接线为：

L（火线）→ 接LINE端火线 → 经滤波 → 接LOAD端火线；
N（零线）→ 接LINE端零线 → 经滤波 → 接LOAD端零线；
PE（地线）→ 接到滤波器接地螺丝或PE端子 → 接地。

4. 三相滤波器接线

常见于变频器、伺服驱动器前端，其典型接线如下：

R/S/T（三相输入） → 接滤波器LINE端R/S/T；
U/V/W（三相输出） → 接LOAD端U/V/W；
接地端 → 接机柜公共接地排或专用接地桩。

三、滤波器接线注意事项

保持进出线分离：滤波器的输入线与输出线应避免捆扎、缠绕，防止耦合干扰再次形成回路；
滤波器应靠近干扰源：如变频器前端越近越好，避免中间布线再引入干扰；
使用屏蔽线时确保屏蔽层接地：可进一步提升抗干扰效果；
避免反复拆装：接线端子拧紧但不过扭，以免损伤内部结构。

正确接线是滤波器发挥作用的关键步骤之一。了解输入输出方向、严格按接线规范操作、保障良好接地，不仅可以有效削减电磁干扰，也能提高设备整体运行的可靠性和使用寿命。无论是电源设计人员还是现场电工，都应严格遵循滤波器安装标准。
